পণ্যের বিবরণ:
প্রদান:
|
ফাংশন: | স্টেপ-আপ, স্টেপ-ডাউন | আউটপুট কনফিগারেশন: | ইতিবাচক বা নেতিবাচক |
---|---|---|---|
টপোলজি: | বক, বুস্ট | আউটপুট প্রকার: | সামঞ্জস্যযোগ্য |
আউটপুট সংখ্যা: | 1 | ||
বিশেষভাবে তুলে ধরা: | BQ24780SRUYR ব্যাটারি চার্জার,আই২সি কন্ট্রোল ব্যাটারি চার্জার,৫-২৪ ভোল্ট ইনপুট ব্যাটারি চার্জার |
BQ24780SRUYR
বৈশিষ্ট্য
• ইন্ডাস্ট্রিয়াল ইনোভেটিভ চার্জ কন্ট্রোলার উইথ হাইব্রিড পাওয়ার বুস্ট মোড – অ্যাডাপ্টার এবং ব্যাটারি একসাথে সিস্টেমকে পাওয়ার সরবরাহ করে ইন্টেল® সিপিইউ টার্বো মোডের জন্য – বুস্ট মোডে প্রবেশ করতে 150 µs এর অতি দ্রুত ট্রানজিয়েন্ট রেসপন্স – 4.5 থেকে 24-V সিস্টেম থেকে হাইব্রিড পাওয়ার বুস্ট মোড – 4.5 থেকে 24-V অ্যাডাপ্টার থেকে 1- থেকে 4-সেল ব্যাটারি প্যাক চার্জ করে
• সিপিইউ থ্রোটলিংয়ের জন্য উচ্চ নির্ভুলতা পাওয়ার এবং কারেন্ট মনিটরিং – ব্যাপক প্রোচোট প্রোফাইল – ±2% কারেন্ট মনিটর নির্ভুলতা – ±5% সিস্টেম পাওয়ার মনিটর নির্ভুলতা (PMON)
• অ্যাডাপ্টার বা ব্যাটারি থেকে স্বয়ংক্রিয় NMOS পাওয়ার সোর্স নির্বাচন – 100 µs এ ACFET দ্রুত চালু হয়
• প্রোগ্রামযোগ্য ইনপুট কারেন্ট, চার্জ ভোল্টেজ, চার্জ এবং ডিসচার্জ কারেন্ট লিমিট – ±0.4% চার্জ ভোল্টেজ (16-mV ধাপ) – ±2% ইনপুট কারেন্ট (128-mA/ধাপ) – ±2% চার্জ কারেন্ট (64-mA/ধাপ) – ±2% ডিসচার্জ কারেন্ট (512-mA/ধাপ)
• উচ্চ ইন্টিগ্রেশন – ব্যাটারি লার্ন ফাংশন – ব্যাটারি প্রেজেন্ট মনিটর – বুস্ট মোড ইন্ডিকেটর – লুপ ক্ষতিপূরণ – BTSTডায়োড
• ওভারভোল্টেজ সুরক্ষা, ওভারকারেন্ট সুরক্ষা, ব্যাটারি, ইন্ডাক্টর এবং MOSFET শর্ট-সার্কিট সুরক্ষার জন্য উন্নত সুরক্ষা বৈশিষ্ট্য
• সুইচিং ফ্রিকোয়েন্সি: 600 kHz, 800 kHz, এবং 1 MHz
• চার্জ এবং ডিসচার্জ কারেন্ট সীমিত করতে ILIM পিনে রিয়েলটাইম সিস্টেম কন্ট্রোল
• এনার্জি স্টারের জন্য 0.65 mA অ্যাডাপ্টার স্ট্যান্ডবাই কুইসেন্ট কারেন্ট
অ্যাপ্লিকেশন
• নোটবুক, আলট্রাবুক, ডিটাচেবল এবং ট্যাবলেট পিসি
• হ্যান্ডহেল্ড টার্মিনাল
• শিল্প ও চিকিৎসা সরঞ্জাম
• পোর্টেবল সরঞ্জাম
বর্ণনা
bq24780S ডিভাইসটি একটি উচ্চ-দক্ষতা সম্পন্ন, সিঙ্ক্রোনাস ব্যাটারি চার্জার, যা স্থান-সংকুচিত, মাল্টি-কেমিস্ট্রি ব্যাটারি চার্জিং অ্যাপ্লিকেশনগুলির জন্য কম উপাদান গণনা সরবরাহ করে।
bq24780S ডিভাইসটি হাইব্রিড পাওয়ার বুস্ট মোড সমর্থন করে (আগে "টার্বো বুস্ট মোড" নামে পরিচিত)। এটি সিস্টেমের পাওয়ার চাহিদা যখন অ্যাডাপ্টারের সর্বোচ্চ পাওয়ার লেভেলের চেয়ে সাময়িকভাবে বেশি থাকে, তখন ব্যাটারি ডিসচার্জ শক্তি সিস্টেমে সরবরাহ করতে দেয়। সুতরাং, অ্যাডাপ্টার ক্র্যাশ করে না।
bq24780S ডিভাইস স্বয়ংক্রিয় সিস্টেম পাওয়ার সোর্স নির্বাচনের জন্য দুটি চার্জ পাম্প ব্যবহার করে যা আলাদাভাবে N-চ্যানেল MOSFETs (ACFET, RBFET, এবং BATFET) চালায়।
SMBus এর মাধ্যমে, সিস্টেম পাওয়ার ম্যানেজমেন্ট মাইক্রোকন্ট্রোলার উচ্চ নিয়ন্ত্রন নির্ভুলতার সাথে ইনপুট কারেন্ট, চার্জ কারেন্ট, ডিসচার্জ কারেন্ট এবং চার্জ ভোল্টেজ DAC প্রোগ্রাম করে।
bq24780S ডিভাইস হোস্টের জন্য প্রয়োজন অনুযায়ী সিপিইউ গতি কমাতে বা সিস্টেমের পাওয়ার কমাতে অ্যাডাপ্টার কারেন্ট (IADP), ব্যাটারি ডিসচার্জ কারেন্ট (IDCHG), এবং সিস্টেম পাওয়ার (PMON) নিরীক্ষণ করে।
bq24780S ডিভাইস 1-, 2-, 3-, বা 4-সিরিজ Li+ সেল চার্জ করে।
তথ্য
বিভাগ
|
|
|
নির্মাতা
|
টেক্সাস ইনস্ট্রুমেন্টস
|
|
সিরিজ
|
-
|
|
প্যাকেজিং
|
টেপ ও রিল (TR )
কাট টেপ (CT )
ডিজি-রিল
|
|
অংশ অবস্থা
|
সক্রিয়
|
|
ব্যাটারি কেমিস্ট্রি
|
মাল্টি-কেমিস্ট্রি
|
|
কোষের সংখ্যা
|
1 ~ 4
|
|
কারেন্ট - চার্জিং
|
-
|
|
প্রোগ্রামযোগ্য বৈশিষ্ট্য
|
-
|
|
ত্রুটি সুরক্ষা
|
ওভার কারেন্ট, ওভার ভোল্টেজ, শর্ট সার্কিট
|
|
চার্জ কারেন্ট - সর্বোচ্চ
|
-
|
|
ব্যাটারি প্যাক ভোল্টেজ
|
-
|
|
ভোল্টেজ - সরবরাহ (সর্বোচ্চ)
|
24V
|
|
ইন্টারফেস
|
SMBus
|
|
অপারেটিং তাপমাত্রা
|
-40°C ~ 85°C (TA)
|
|
মাউন্টিং প্রকার
|
সারফেস মাউন্ট
|
|

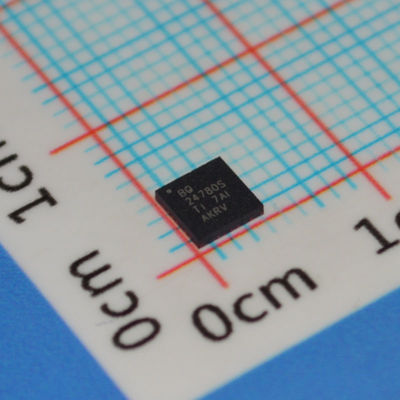

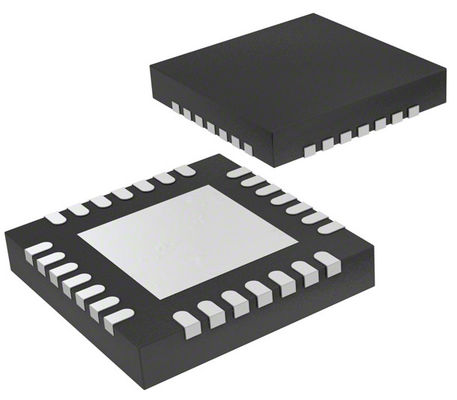

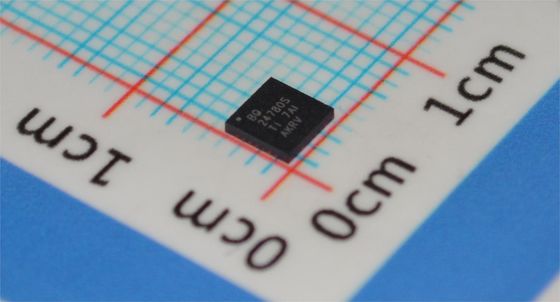

প্যাকেজ / কেস
|
28-WFQFN এক্সপোজড প্যাড
|
|
সরবরাহকারী ডিভাইস প্যাকেজ
|
28-WQFN (4x4)
|
|
বেস পণ্য নম্বর
|
ড্রয়িং
