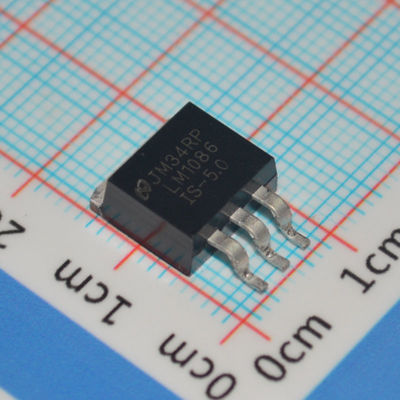

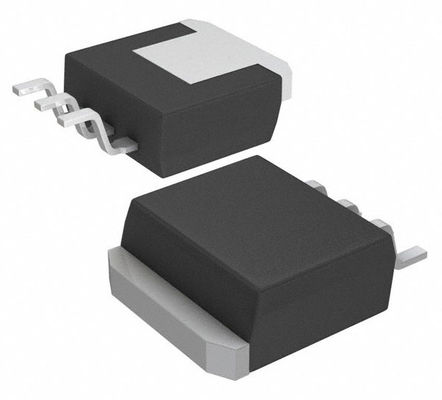

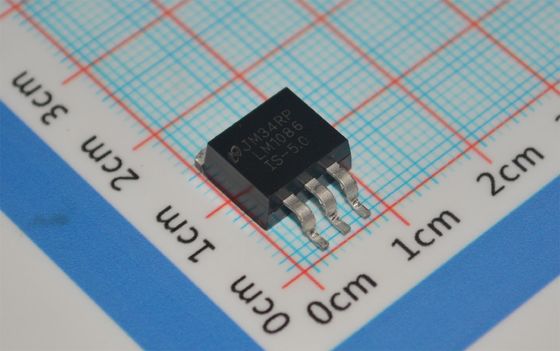

LM1086IS-5.0 5V 1.5A এলডিও নিয়ন্ত্রক ±1% নির্ভুলতা, 1V ড্রপআউট TO-263 তাপ সুরক্ষা -40 °C থেকে +125 °C

LM1086IS-5.0

এবংnbsp;

বৈশিষ্ট্য

এবংbull; নির্দিষ্ট 1.8-V, 2.5-V, 3.3-V, 5-V তে উপলব্ধ

এবংbull; পরিবর্তনযোগ্য সংস্করণে উপলব্ধ

এবংbull; কারেন্ট সীমাবদ্ধতা এবং তাপ সুরক্ষা

এবংbull; 2% আউটপুট নির্ভুলতা

এবংbull; আউটপুট কারেন্ট 1.5 A

এবংbull; লাইন রেগুলেশন 0.015% (সাধারণ)

এবংbull; লোড রেগুলেশন 0.1% (সাধারণ)

এবংbull; সর্বাধিক ইনপুট ভোল্টেজ 29V পর্যন্ত

এবংbull; সর্বনিম্ন পরিবর্তনযোগ্য আউটপুট ভোল্টেজ 1.25V পর্যন্ত

এবংbull; ESR সহ সিরামিক আউটপুট ক্যাপাসিটরের সাথে স্থিতিশীল

এবংbull; তাপমাত্রা সীমা: -40anddeg;C থেকে 125anddeg;C

এবংnbsp;

অ্যাপ্লিকেশন

এবংbull; উচ্চ-দক্ষতা সম্পন্ন লিনিয়ার রেগুলেটর

এবংbull; ব্যাটারি চার্জার

এবংbull; সুইচিং সাপ্লাইয়ের জন্য পোস্ট রেগুলেশন

এবংbull; ধ্রুবক কারেন্ট রেগুলেটর

এবংbull; মাইক্রোপ্রসেসর সরবরাহ

এবংbull; অডিও এমপ্লিফায়ার সরবরাহ

এবংbull; ফায়ার অ্যালার্ম নিয়ন্ত্রণ

এবংnbsp;

বর্ণনা

LM1086 হল একটি রেগুলেটর যার 1.5 A লোড কারেন্টে সর্বাধিক ড্রপআউট 1.5 V। ডিভাইসটিতে TI-এর শিল্প মান LM317-এর মতো একই পিন-আউট রয়েছে।

LM1086-এর পরিবর্তনযোগ্য আউটপুট ভোল্টেজ সংস্করণের আউটপুট ভোল্টেজ সেট করার জন্য দুটি প্রতিরোধকের প্রয়োজন। নির্দিষ্ট আউটপুট ভোল্টেজ সংস্করণগুলি অ্যাডজাস্ট রেজিস্টরগুলিকে একত্রিত করে। সাধারণত, ইনপুট ফিল্টার ক্যাপাসিটর থেকে ডিভাইসটি 6 ইঞ্চির বেশি দূরে না থাকলে কোনো ইনপুট ক্যাপাসিটরের প্রয়োজন হয় না। আউটপুট ক্যাপাসিটর সিরামিক এবং উপযুক্ত ESR দিয়ে প্রতিস্থাপন করা যেতে পারে।

LM1086 সার্কিটের মধ্যে একটি জেনার ট্রিমড ব্যান্ডগ্যাপ রেফারেন্স, কারেন্ট সীমাবদ্ধতা এবং তাপীয় শাটডাউন অন্তর্ভুক্ত রয়েছে। যেহেতু LM1086 রেগুলেটর ভাসমান এবং শুধুমাত্র ইনপুট-টু-আউটপুট ডিফারেনশিয়াল ভোল্টেজ সনাক্ত করে, তাই কয়েকশ ভোল্টের সরবরাহ নিয়ন্ত্রণ করা যেতে পারে যতক্ষণ না সর্বাধিক ইনপুট-টু-আউটপুট ডিফারেনশিয়াল অতিক্রম না করা হয়। সর্বাধিক ইনপুট-টু-আউটপুট ডিফারেনশিয়াল অতিক্রম করলে আউটপুট শর্ট-সার্কিট হবে। অ্যাডজাস্টমেন্ট পিন এবং আউটপুটের মধ্যে একটি নির্দিষ্ট প্রতিরোধক সংযোগ করে, LM1086 একটি নির্ভুল কারেন্ট রেগুলেটর হিসেবেও ব্যবহার করা যেতে পারে।

এবংnbsp;

তথ্য

এবংnbsp;

ড্রয়িং
