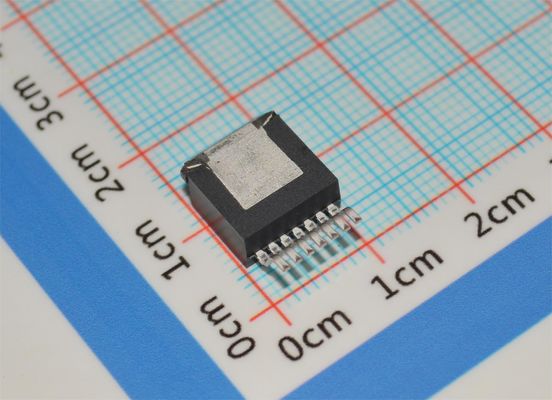

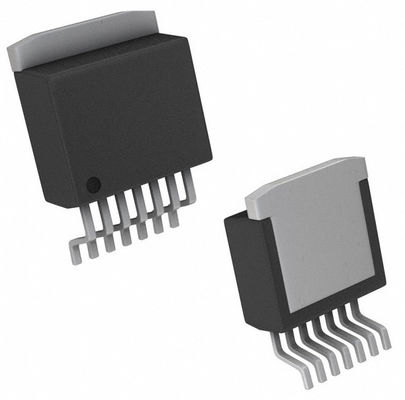

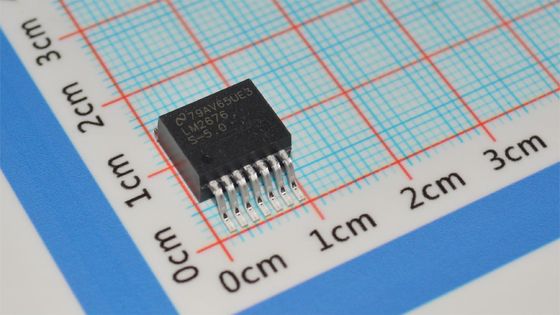

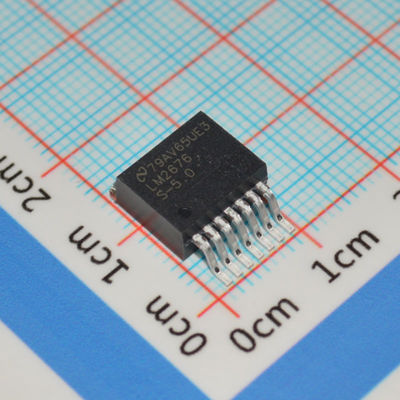

LM2676SX-5.0 5V 3A বাক কনভার্টার 8-40V ইনপুট 90% দক্ষতা TO-263 260kHz -40°C থেকে +125°C

LM2676SX-5.0

বৈশিষ্ট্য

• নতুন পণ্য উপলব্ধ: – LMR51430 4.5 থেকে 36-V, 3-A, 500-kHz এবং 1.1 MHz সিঙ্ক্রোনাস কনভার্টার

• দ্রুত বাজারে আসার জন্য: – TLVM13630 3 থেকে 36-V, 3-A, 200-kHz থেকে 2.2-MHz পাওয়ার মডিউল

• 94% পর্যন্ত দক্ষতা

• ডিজাইন করা সহজ এবং সরল (অফ-দ্য-শেলফ বাহ্যিক উপাদান ব্যবহার করে)

• 150-mΩ DMOS আউটপুট সুইচ

• 3.3-V, 5-V, 12-V ফিক্সড আউটপুট এবং অ্যাডজাস্টেবল (1.2 V থেকে 37 V) সংস্করণ

• সুইচ অফ করার সময় 50-µA স্ট্যান্ডবাই কারেন্ট

• সম্পূর্ণ লাইন এবং লোড অবস্থার অধীনে ±2% সর্বাধিক আউটপুট সহনশীলতা

• বিস্তৃত ইনপুট ভোল্টেজ পরিসীমা: 8 V থেকে 40 V

• 260-kHz ফিক্সড ফ্রিকোয়েন্সি অভ্যন্তরীণ অসিলেটর

•–40 থেকে 125°C অপারেটিং জংশন তাপমাত্রা পরিসীমা

অ্যাপ্লিকেশন

• যোগাযোগ মডিউল

• বিদ্যুতের মিটার

• কলিং বোতাম অপারেটিং প্যানেল

• মোটর ড্রাইভ

বর্ণনা

LM2676 সিরিজের রেগুলেটরগুলি হল মনোলিথিক ইন্টিগ্রেটেড সার্কিট যা একটি স্টেপ-ডাউন (buck) সুইচিং রেগুলেটরের জন্য সমস্ত সক্রিয় ফাংশন সরবরাহ করে যা চমৎকার লাইন এবং লোড রেগুলেশন বৈশিষ্ট্য সহ 3-A পর্যন্ত লোড চালাতে সক্ষম। একটি কম অন প্রতিরোধের DMOS পাওয়ার সুইচ ব্যবহার করে উচ্চ দক্ষতা (> 90%) পাওয়া যায়। সিরিজটিতে 3.3 V, 5 V, এবং 12 V এর ফিক্সড আউটপুট ভোল্টেজ এবং একটি অ্যাডজাস্টেবল আউটপুট সংস্করণ রয়েছে।

SIMPLE SWITCHER® পাওয়ার কনভার্টার ধারণাটি সর্বনিম্ন সংখ্যক বাহ্যিক উপাদান ব্যবহার করে একটি সম্পূর্ণ ডিজাইনের জন্য সরবরাহ করে। একটি উচ্চ ফিক্সড ফ্রিকোয়েন্সি অসিলেটর (260 kHz) ভৌতভাবে ছোট আকারের উপাদান ব্যবহারের অনুমতি দেয়। LM2676 এর সাথে ব্যবহারের জন্য স্ট্যান্ডার্ড ইন্ডাক্টরগুলির একটি পরিবার বেশ কয়েকজন প্রস্তুতকারকের কাছ থেকে পাওয়া যায় যা ডিজাইন প্রক্রিয়াটিকে ব্যাপকভাবে সহজ করে।

LM2676 সিরিজে বিল্ট-ইন থার্মাল শাটডাউন, কারেন্ট লিমিটিং এবং একটি অন এবং অফ কন্ট্রোল ইনপুটও রয়েছে যা রেগুলেটরটিকে কম 50‑µA কুইসেন্ট কারেন্ট স্ট্যান্ডবাই অবস্থায় পাওয়ার ডাউন করতে পারে। আউটপুট ভোল্টেজ ±2% সহনশীলতা নিশ্চিত করা হয়। ক্লক ফ্রিকোয়েন্সি ±11% সহনশীলতার মধ্যে নিয়ন্ত্রিত হয়।
