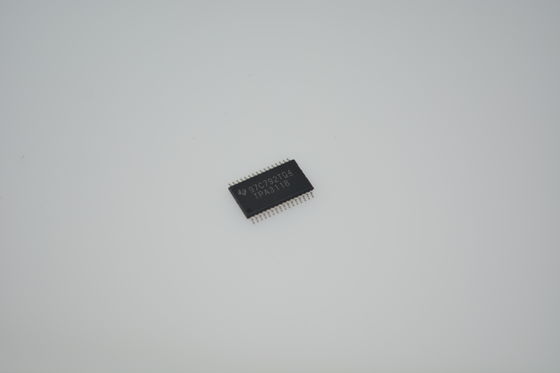

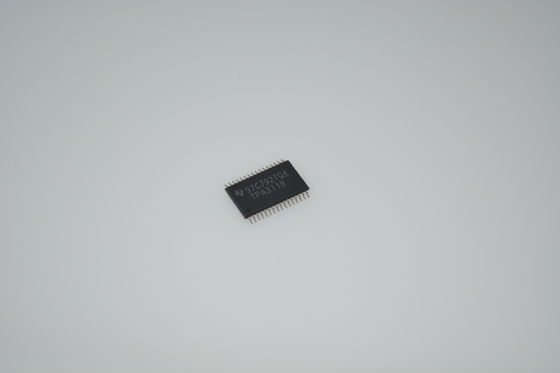

TPA3118D2DAP 30W স্টেরিও ক্লাস-ডি এম্প 4.5-26V ইনপুট 90% দক্ষতা HTSSOP-32 -40°C থেকে +85°C

TPA3118D2DAP

বৈশিষ্ট্যসমূহ

• একাধিক আউটপুট কনফিগারেশন সমর্থন করে

– 2×50WIntoa4-Ω BTL লোড 21 V-এ (TPA3116D2)

– 2×30WIntoa8-Ω BTL লোড 24 V-এ (TPA3118D2)

– 2×15WIntoa8-Ω BTL লোড 15 V-এ (TPA3130D2)

• বিস্তৃত ভোল্টেজ পরিসীমা: 4.5 V থেকে 26 V

• দক্ষ ক্লাস-ডি অপারেশন

– >90% পাওয়ার দক্ষতা কম নিষ্ক্রিয় ক্ষতির সাথে মিলিত হয়ে হিট সিঙ্কের আকার হ্রাস করে

– উন্নত মডুলেশন স্কিম

• একাধিক সুইচিং ফ্রিকোয়েন্সি

– এএম এড়ানো

– মাস্টার এবং স্লেভ সিঙ্ক্রোনাইজেশন

– 1.2-MHz সুইচিং ফ্রিকোয়েন্সি পর্যন্ত

• উচ্চ PSRR সহ ফিডব্যাক পাওয়ার-স্টেজ আর্কিটেকচার PSU প্রয়োজনীয়তা হ্রাস করে

• প্রোগ্রামযোগ্য পাওয়ার সীমা

• ডিফারেনশিয়াল এবং সিঙ্গেল-এন্ডেড ইনপুট

• একক-ফিল্টার মনো কনফিগারেশন সহ স্টেরিও এবং মনো মোড

• একক পাওয়ার সাপ্লাই উপাদান গণনা হ্রাস করে

• ওভারভোল্টেজ, আন্ডারভোল্টেজ, ওভারটেম্পারেচার, ডিসি ডিটেক্ট এবং শর্ট সার্কিট সহ ত্রুটি রিপোর্টিং সহ সমন্বিত স্ব-সুরক্ষা সার্কিট

• তাপীয়ভাবে উন্নত প্যাকেজ

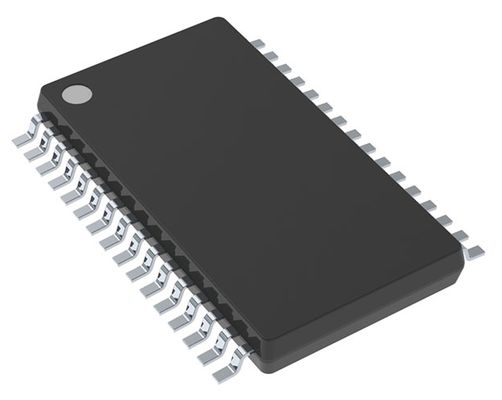

– DAD(32-পিন HTSSOP প্যাড আপ)

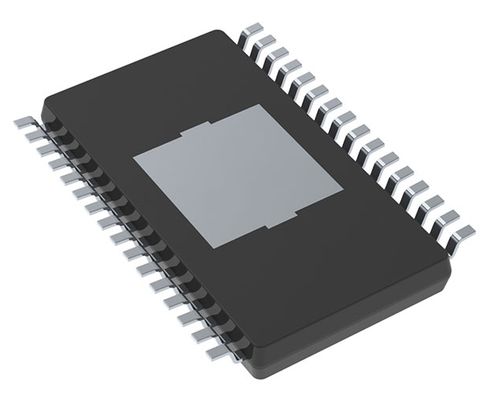

– DAP(32-পিন HTSSOP প্যাড ডাউন)

•–40°C থেকে 85°C পরিবেষ্টিত তাপমাত্রা পরিসীমা

অ্যাপ্লিকেশন

• মিনি-মাইক্রো উপাদান, স্পিকার বার, ডক

• আফটার-মার্কেট অটোমোবাইল

• CRTTV

• গ্রাহক অডিও অ্যাপ্লিকেশন

বর্ণনা

TPA31xxD2 সিরিজ হল স্টেরিও দক্ষ, ডিজিটাল এমপ্লিফায়ার পাওয়ার স্টেজ যা মনো-তে 100 W / 2 Ω পর্যন্ত স্পিকার চালায়। TPA3130D2-এর উচ্চ দক্ষতা এটিকে একক লেয়ার PCB-তে বাইরের হিট সিঙ্ক ছাড়াই 2 × 15 W করতে দেয়। TPA3118D2 এমনকি ডুয়াল লেয়ার PCB-তে হিট সিঙ্ক ছাড়াই 2 × 30 W / 8 Ω চালাতে পারে। যদি আরও বেশি পাওয়ারের প্রয়োজন হয় তবে TPA3116D2 তার উপরের দিকের পাওয়ারপ্যাডের সাথে সংযুক্ত একটি ছোট হিট সিঙ্ক সহ 2 × 50 W / 4 Ω করে। তিনটি ডিভাইস একই ফুটপ্রিন্ট শেয়ার করে যা বিভিন্ন পাওয়ার স্তরের জুড়ে একটি একক PCB ব্যবহার করতে সক্ষম করে।

TPA31xxD2 উন্নত অসিলেটর/PLL সার্কিট এএম হস্তক্ষেপ এড়াতে একাধিক সুইচিং ফ্রিকোয়েন্সি বিকল্প ব্যবহার করে; এটি মাস্টার বা স্লেভ বিকল্পের সাথে একসাথে অর্জন করা হয়, যা একাধিক ডিভাইস সিঙ্ক্রোনাইজ করা সম্ভব করে তোলে।

TPA31xxD2 ডিভাইসগুলি শর্ট-সার্কিট সুরক্ষা এবং তাপ সুরক্ষা সেইসাথে ওভারভোল্টেজ, আন্ডারভোল্টেজ এবং ডিসি সুরক্ষা সহ ত্রুটিগুলির বিরুদ্ধে সম্পূর্ণরূপে সুরক্ষিত। ওভারলোড অবস্থার সময় ডিভাইসগুলিকে ক্ষতিগ্রস্ত হওয়া থেকে বাঁচাতে ত্রুটিগুলি প্রসেসরের কাছে ফেরত জানানো হয়।
