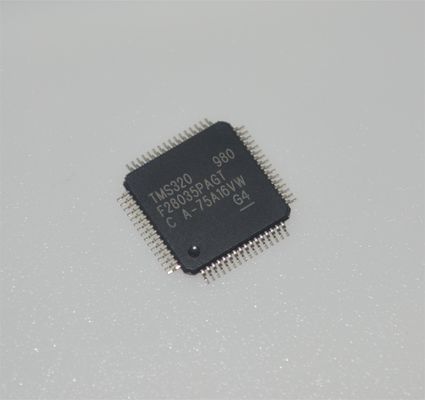

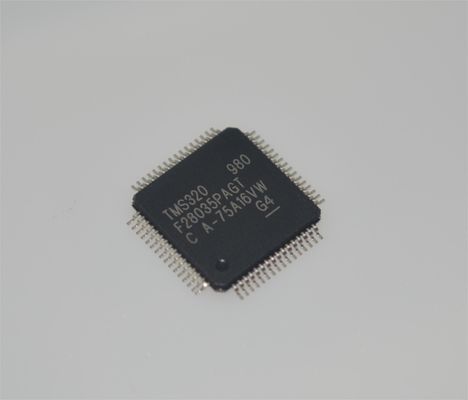

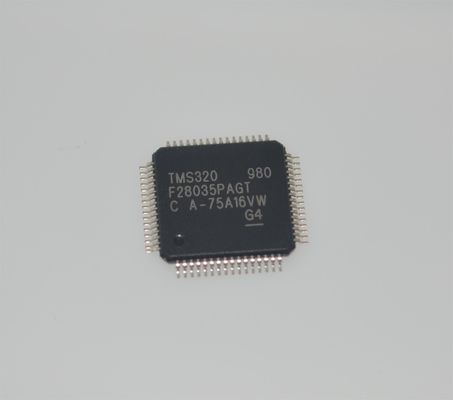

TMS320F28035PAGT 60MHz C2000 MCU 128KB ফ্ল্যাশ 12-বিট ADC 16 PWM TQFP-64 -40°C থেকে +105°C

TMS320F28035PAGT

বৈশিষ্ট্য

• উচ্চ-দক্ষতা সম্পন্ন 32-বিট সিপিইউ (TMS320C28x)– 60MHz (16.67ns চক্রের সময়)– 16 × 16 এবং 32 × 32 MAC অপারেশন– 16 × 16 ডুয়াল MAC– হার্ভার্ড বাস আর্কিটেকচার– অ্যাটমিক অপারেশন– দ্রুত ইন্টারাপ্ট রেসপন্স এবং প্রসেসিং– সমন্বিত মেমরি প্রোগ্রামিং মডেল– কোড-দক্ষ (C/C++ এবং অ্যাসেম্বলিতে)

• প্রোগ্রামযোগ্য কন্ট্রোল ল' অ্যাক্সিলারেটর (CLA)– 32-বিট ফ্লোটিং-পয়েন্ট গণিত অ্যাক্সিলারেটর– প্রধান সিপিইউ থেকে স্বাধীনভাবে কোড কার্যকর করে

• এন্ডিয়াননেস: লিটল এন্ডিয়ান

• JTAG বাউন্ডারি স্ক্যান সমর্থন– IEEE স্ট্যান্ডার্ড 1149.1-1990 স্ট্যান্ডার্ড টেস্ট অ্যাক্সেস পোর্ট এবং বাউন্ডারি স্ক্যান আর্কিটেকচার

• ডিভাইস এবং সিস্টেম উভয়ের জন্যই কম খরচ:– একক 3.3V সরবরাহ– কোনো পাওয়ার সিকোয়েন্সিং-এর প্রয়োজন নেই– ইন্টিগ্রেটেড পাওয়ার-অন রিসেট এবং ব্রাউন-আউট রিসেট– কম পাওয়ার খরচ– কোনো অ্যানালগ সাপোর্ট পিন নেই

• ক্লকিং:– দুটি অভ্যন্তরীণ শূন্য-পিন অসিলেটর– অন-চিপ ক্রিস্টাল অসিলেটর এবং বাহ্যিক ক্লক ইনপুট– ওয়াচডগ টাইমার মডিউল– ক্লক মিসিং ডিটেকশন সার্কিট্রি

• ইনপুট ফিল্টারিং সহ 45টি পর্যন্ত পৃথকভাবে প্রোগ্রামযোগ্য, মাল্টিপ্লেক্সড GPIO পিন

• পেরিফেরাল ইন্টারাপ্ট এক্সটেনশন (PIE) ব্লক যা সমস্ত পেরিফেরাল ইন্টারাপ্ট সমর্থন করে

• তিনটি 32-বিট সিপিইউ টাইমার

• প্রতিটি উন্নত পালস উইডথ মডুলেটর (ePWM)-এ স্বাধীন 16-বিট টাইমার

• অন-চিপ মেমরি– ফ্ল্যাশ, SARAM, OTP, বুট রম উপলব্ধ

• কোড-সিকিউরিটি মডিউল

• 128-বিট সিকিউরিটি কী এবং লক– সুরক্ষিত মেমরি ব্লকগুলিকে সুরক্ষা দেয়– ফার্মওয়্যার রিভার্স ইঞ্জিনিয়ারিং প্রতিরোধ করে

• সিরিয়াল পোর্ট পেরিফেরালস– একটি সিরিয়াল কমিউনিকেশন ইন্টারফেস (SCI) ইউনিভার্সাল অ্যাসিঙ্ক্রোনাস রিসিভার/ট্রান্সমিটার (UART) মডিউল– দুটি সিরিয়াল পেরিফেরাল ইন্টারফেস (SPI) মডিউল– একটি ইন্টার-ইন্টিগ্রেটেড-সার্কিট (I2C) মডিউল– একটি লোকাল ইন্টারকানেক্ট নেটওয়ার্ক (LIN) মডিউল– একটি উন্নত কন্ট্রোলার এরিয়া নেটওয়ার্ক (eCAN) মডিউল

• উন্নত কন্ট্রোল পেরিফেরালস– ePWM– উচ্চ-রেজোলিউশন PWM (HRPWM)– উন্নত ক্যাপচার (eCAP) মডিউল– উচ্চ-রেজোলিউশন ইনপুট ক্যাপচার (HRCAP) মডিউল– উন্নত কোয়াড্রেচার এনকোডার পালস (eQEP) মডিউল– অ্যানালগ-টু-ডিজিটাল কনভার্টার (ADC)– অন-চিপ তাপমাত্রা সেন্সর– তুলনা কারক

• উন্নত এমুলেশন বৈশিষ্ট্য– বিশ্লেষণ এবং ব্রেকপয়েন্ট ফাংশন– হার্ডওয়্যারের মাধ্যমে রিয়েল-টাইম ডিবাগ

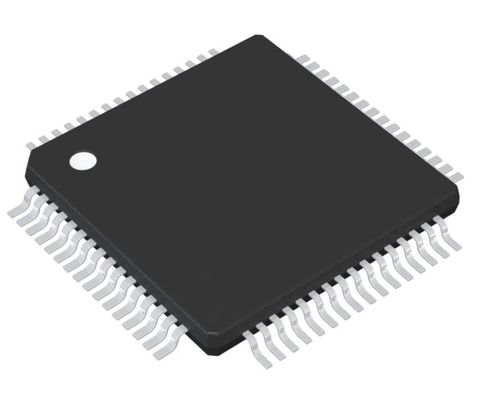

• প্যাকেজ বিকল্প– 56-পিন RSH খুবই পাতলা কোয়াড ফ্ল্যাটপ্যাক (কোনো লিড নেই) (VQFN)– 64-পিন PAG পাতলা কোয়াড ফ্ল্যাটপ্যাক (TQFP)– 80-পিন PN লো-প্রোফাইল কোয়াড ফ্ল্যাটপ্যাক (LQFP)

• তাপমাত্রা বিকল্প– T: –40°C থেকে 105°C– S: –40°C থেকে 125°C– Q: –40°C থেকে 125°C (অটোমোটিভ অ্যাপ্লিকেশনের জন্য AEC Q100 যোগ্যতা)

অ্যাপ্লিকেশন

• এয়ার কন্ডিশনার আউটডোর ইউনিট

• ডোর অপারেটর ড্রাইভ কন্ট্রোল

• ডিসি/ডিসি কনভার্টার

• ইনভার্টার ও মোটর কন্ট্রোল

• অন-বোর্ড (OBC) ও ওয়্যারলেস চার্জার

• স্বয়ংক্রিয় বাছাই সরঞ্জাম

• টেক্সটাইল মেশিন

• ওয়েল্ডিং মেশিন

• এসি চার্জিং (পাইল) স্টেশন

• ডিসি চার্জিং (পাইল) স্টেশন

• ইভি চার্জিং স্টেশন পাওয়ার মডিউল

• ওয়্যারলেস ভেহিকেল চার্জিং মডিউল

• এনার্জি স্টোরেজ পাওয়ার কনভার্সন সিস্টেম (PCS)

• মাইক্রো ইনভার্টার

• সোলার পাওয়ার অপটিমাইজার

• স্ট্রিং ইনভার্টার

• এসি ড্রাইভ কন্ট্রোল মডিউল

• লিনিয়ার মোটর সেগমেন্ট কন্ট্রোলার

• সার্ভো ড্রাইভ পাওয়ার স্টেজ মডিউল

• এসি-ইনপুট BLDC মোটর ড্রাইভ

• ডিসি-ইনপুট BLDC মোটর ড্রাইভ

• ইন্ডাস্ট্রিয়াল এসি-ডিসি

• থ্রি ফেজ ইউপিএস

• মার্চেন্ট নেটওয়ার্ক ও সার্ভার পিএসইউ

• মার্চেন্ট টেলিকম রেকটিফায়ার

বর্ণনা

C2000™ 32-বিট মাইক্রোকন্ট্রোলারগুলি রিয়েল-টাইম কন্ট্রোল অ্যাপ্লিকেশনগুলিতে যেমন শিল্প মোটর ড্রাইভ, সৌর ইনভার্টার এবং ডিজিটাল পাওয়ার, বৈদ্যুতিক যানবাহন এবং পরিবহন, মোটর কন্ট্রোল এবং সেন্সিং ও সিগন্যাল প্রসেসিং-এর কর্মক্ষমতা উন্নত করতে প্রক্রিয়াকরণ, সেন্সিং এবং অ্যাকচুয়েশনের জন্য অপ্টিমাইজ করা হয়েছে। C2000 লাইনে প্রিমিয়াম পারফরম্যান্স MCU এবং এন্ট্রি পারফরম্যান্স MCU অন্তর্ভুক্ত রয়েছে।

F2803x মাইক্রোকন্ট্রোলার পরিবার C28x কোর এবং কন্ট্রোল ল' অ্যাক্সিলারেটর (CLA)-এর শক্তি সরবরাহ করে, যা কম পিন-কাউন্ট ডিভাইসগুলিতে অত্যন্ত সমন্বিত কন্ট্রোল পেরিফেরালগুলির সাথে যুক্ত। এই পরিবারটি পূর্ববর্তী C28x-ভিত্তিক কোডের সাথে কোড-কম্প্যাটিবল, এবং উচ্চ স্তরের অ্যানালগ ইন্টিগ্রেশনও সরবরাহ করে।

একটি অভ্যন্তরীণ ভোল্টেজ রেগুলেটর একক-রেল অপারেশন-এর অনুমতি দেয়। ডুয়াল-এজ কন্ট্রোল (ফ্রিকোয়েন্সি মডুলেশন)-এর জন্য HRPWM-এ উন্নতি করা হয়েছে। অভ্যন্তরীণ 10-বিট রেফারেন্স সহ অ্যানালগ তুলনা কারক যোগ করা হয়েছে এবং সরাসরি PWM আউটপুট নিয়ন্ত্রণ করতে রুট করা যেতে পারে। ADC 0 থেকে 3.3V ফিক্সড ফুল-স্কেল রেঞ্জ থেকে রূপান্তর করে এবং রেশিও-মেট্রিক VREFHI/VREFLO রেফারেন্স সমর্থন করে। ADC ইন্টারফেস কম ওভারহেড এবং লেটেন্সির জন্য অপ্টিমাইজ করা হয়েছে।
