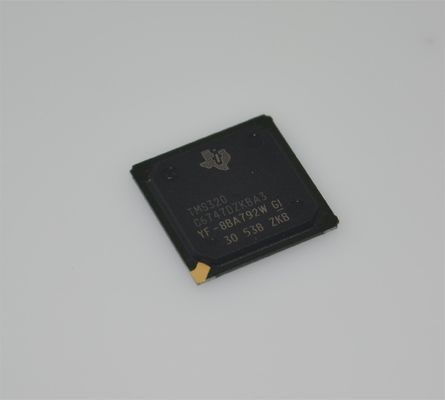

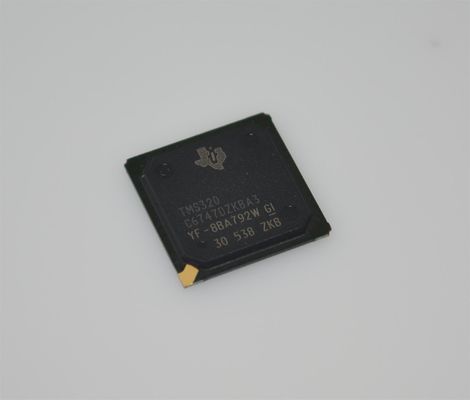

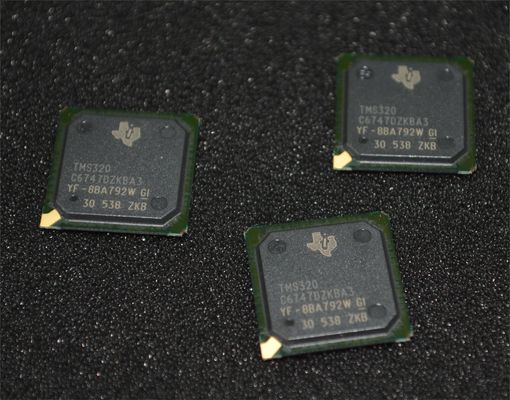

TMS320C6747DZKBA3 456MHz ডুয়াল-কোর ডিএসপি 3648MBPS 32KB L1 ক্যাশ 256KB RAM BGA-256 -40°C থেকে +100°C ইন্ডাস্ট্রিয়াল ডিএসপি

TMS320C6747DZKBA3 456MHz ডুয়াল-কোর DSP 3648MBPS 32KB L1 ক্যাশ 256KB RAM BGA-256 -40°C থেকে +100°C ইন্ডাস্ট্রিয়াল DSP

বৈশিষ্ট্যসমূহ

• সফ্টওয়্যার সমর্থন

– টিআই ডিএসপি/BIOS™

– চিপ সাপোর্ট লাইব্রেরি এবং ডিএসপি লাইব্রেরি

• 375- এবং 456-MHz TMS320C674x VLIW DSP

• C674x নির্দেশিকা সেট বৈশিষ্ট্য

– C67x+ এবং C64x+ ISA-এর সুপারসেট

– 3648 MIPS এবং 2736 MFLOPS C674x পর্যন্ত

– বাইট-অ্যাড্রেসেবল (8-, 16-, 32-, এবং 64-বিট ডেটা)

– 8-বিট ওভারফ্লো সুরক্ষা

– বিট-ফিল্ড এক্সট্রাক্ট, সেট, ক্লিয়ার

– নরমালাইজেশন, স্যাচুরেশন, বিট-গণনা

– কমপ্যাক্ট 16-বিট নির্দেশাবলী

• C674x দুই-স্তরের ক্যাশ মেমরি আর্কিটেকচার

– 32KB L1P প্রোগ্রাম RAM/ক্যাশ

– 32KB L1D ডেটা RAM/ক্যাশ

– 256KB L2 ইউনিফাইড ম্যাপড RAM/ক্যাশ

– নমনীয় RAM/ক্যাশ পার্টিশন (L1 এবং L2)

• উন্নত ডিরেক্ট মেমরি অ্যাক্সেস কন্ট্রোলার 3 (EDMA3):

– 2ট্রান্সফার কন্ট্রোলার

– 32 ইন্ডিপেন্ডেন্ট ডিএমএ চ্যানেল

– 8 কুইক ডিএমএ চ্যানেল

– প্রোগ্রামযোগ্য ট্রান্সফার বার্স্ট সাইজ

• TMS320C674x ফিক্সড- এবং ফ্লোটিং-পয়েন্ট VLIW DSP কোর

– ননলাইনযুক্ত সমর্থন সহ লোড-স্টোর আর্কিটেকচার

– 64 জেনারেল-পারপাস রেজিস্টার (32-বিট)

– ছয়টি ALU (32- এবং 40-বিট) কার্যকরী ইউনিট

– 32-বিট ইন্টিজার, এসপি (IEEE সিঙ্গেল প্রিসিশন/32-বিট) এবং ডিপি (IEEE ডাবল প্রিসিশন/64-বিট) ফ্লোটিং পয়েন্ট সমর্থন করে

– প্রতি ক্লকে চারটি এসপি যোগ এবং প্রতি 2 ক্লকে চারটি ডিপি যোগ পর্যন্ত সমর্থন করে

– প্রতি চক্রে দুটি পর্যন্ত ফ্লোটিং-পয়েন্ট (এসপি বা ডিপি) পারস্পরিক আসন্নতা (RCPxP) এবং বর্গমূল পারস্পরিক আসন্নতা (RSQRxP) অপারেশন সমর্থন করে

– দুটি গুণিত কার্যকরী ইউনিট

– মিশ্র-নির্ভুলতা IEEE ফ্লোটিং পয়েন্ট গুণ সমর্থন করে:

– 2SPxSP->SP প্রতি ক্লক

– 2SPxSP->ডিপি প্রতি দুই ক্লক

– 2SPxDP->ডিপি প্রতি তিন ক্লক

– 2DPxDP->ডিপি প্রতি চার ক্লক

– ফিক্সড-পয়েন্ট গুণ প্রতি ক্লক চক্রে দুটি 32 x 32-বিট 1 গুণ, চারটি 16 x 16-বিট গুণ বা আটটি 8 x 8-বিট গুণ এবং জটিল গুণ সমর্থন করে

– নির্দেশাবলী প্যাকিং কোডের আকার হ্রাস করে

– সমস্ত নির্দেশাবলী শর্তসাপেক্ষ

– মডুলো লুপ অপারেশনের জন্য হার্ডওয়্যার সমর্থন

– সুরক্ষিত মোড অপারেশন

– ত্রুটি সনাক্তকরণ এবং প্রোগ্রাম পুনর্নির্দেশের জন্য ব্যতিক্রম সমর্থন

• 128KB RAM শেয়ার্ড মেমরি (TMS320C6747 শুধুমাত্র)

• 3.3-V LVCMOS I/O (USB ইন্টারফেস ব্যতীত)

• দুটি বাহ্যিক মেমরি ইন্টারফেস:

– ইএমআইএফএ

– NOR(8- বা 16-বিট-প্রশস্ত ডেটা)

– NAND(8- বা 16-বিট-প্রশস্ত ডেটা)

– 128-MB অ্যাড্রেস স্পেস সহ 16-বিট SDRAM (TMS320C6747 শুধুমাত্র)

– ইএমআইএফবি

– 256-MB অ্যাড্রেস স্পেস সহ 32-বিট বা 16-বিট SDRAM (TMS320C6747)

– 128-MB অ্যাড্রেস স্পেস সহ 16-বিট SDRAM (TMS320C6745)

• তিনটি কনফিগারযোগ্য 16550-টাইপ UART মডিউল:

– মডেম কন্ট্রোল সিগন্যাল সহ UART0

– শুধুমাত্র UART0-এ অটোফ্লো কন্ট্রোল সিগন্যাল (CTS, RTS)

– 16-বাইট FIFO

– 16x বা 13x ওভারস্যাম্পলিং বিকল্প

• এলসিডি কন্ট্রোলার (TMS320C6747 শুধুমাত্র)

• দুটি সিরিয়াল পেরিফেরাল ইন্টারফেস (SPI) প্রতিটি একটি চিপ সিলেক্ট সহ

• মাল্টিমিডিয়া কার্ড (MMC)/সিকিউর ডিজিটাল (SD) কার্ড ইন্টারফেস সিকিউর ডেটা I/O (SDIO) সহ

• দুটি মাস্টার এবং স্লেভ ইন্টার-ইন্টিগ্রেটেড সার্কিট (I2C বাস™)

• উচ্চ ব্যান্ডউইথের জন্য 16-বিট-প্রশস্ত মাক্সড অ্যাড্রেস/ডেটা বাস সহ একটি হোস্ট-পোর্ট ইন্টারফেস (HPI) (TMS320C6747 শুধুমাত্র)

• প্রোগ্রামযোগ্য রিয়েল-টাইম ইউনিট সাবসিস্টেম (PRUSS)

– দুটি ইন্ডিপেন্ডেন্ট প্রোগ্রামযোগ্য রিয়েলটাইম ইউনিট (PRU) কোর

– 32-বিট লোড এবং স্টোর RISC আর্কিটেকচার

– প্রতি কোরে 4KB নির্দেশাবলী RAM

– প্রতি কোরে 512 বাইট ডেটা RAM

অ্যাপ্লিকেশন

• A/V রিসিভার

• অটোমোটিভ এমপ্লিফায়ার

• সাউন্ডবার

• হোম থিয়েটার সিস্টেম

• পেশাদার অডিও

• নেটওয়ার্ক স্ট্রিমিং অডিও

বর্ণনা

TMS320C6745/6747 ডিভাইসটি একটি কম-পাওয়ার ডিজিটাল সিগন্যাল প্রসেসর যা TMS320C674x DSP কোরের উপর ভিত্তি করে তৈরি। এটি ডিএসপিগুলির TMS320C6000™ প্ল্যাটফর্মের অন্যান্য সদস্যদের তুলনায় উল্লেখযোগ্যভাবে কম শক্তি খরচ করে।

TMS320C6745/6747 ডিভাইস মূল সরঞ্জাম প্রস্তুতকারকদের (OEM) এবং মূল ডিজাইন প্রস্তুতকারকদের (ODM) উচ্চ প্রক্রিয়াকরণ কর্মক্ষমতা বৈশিষ্ট্যযুক্ত ডিভাইসগুলি দ্রুত বাজারে আনতে সক্ষম করে।

TMS320C6745/6747 DSP কোর একটি দুই-স্তরের ক্যাশ-ভিত্তিক আর্কিটেকচার ব্যবহার করে। লেভেল 1 প্রোগ্রাম ক্যাশ (L1P) একটি 32-KB ডিরেক্ট ম্যাপড ক্যাশ এবং লেভেল 1 ডেটা ক্যাশ (L1D) একটি 32-KB 2-ওয়ে সেট অ্যাসোসিয়েটিভ ক্যাশ। লেভেল 2 প্রোগ্রাম ক্যাশ (L2P) একটি 256-KB মেমরি স্পেস নিয়ে গঠিত যা প্রোগ্রাম এবং ডেটা স্পেসের মধ্যে শেয়ার করা হয়। L2 মেমরি ম্যাপড মেমরি, ক্যাশ বা দুটির সংমিশ্রণ হিসাবে কনফিগার করা যেতে পারে। যদিও DSP L2 সিস্টেমের অন্যান্য হোস্ট দ্বারা অ্যাক্সেসযোগ্য, DSP কর্মক্ষমতা প্রভাবিত না করে অন্যান্য হোস্ট দ্বারা ব্যবহারের জন্য অতিরিক্ত 128KB RAM শেয়ার্ড মেমরি (TMS320C6747 শুধুমাত্র) উপলব্ধ।
