CSD17304Q3 30V এন-চ্যানেল NexFETTM 60A অবিচ্ছিন্ন 2.2mΩ Rds ((on) SON 3.3x3.3mm -55°C থেকে +150°C AEC-Q101

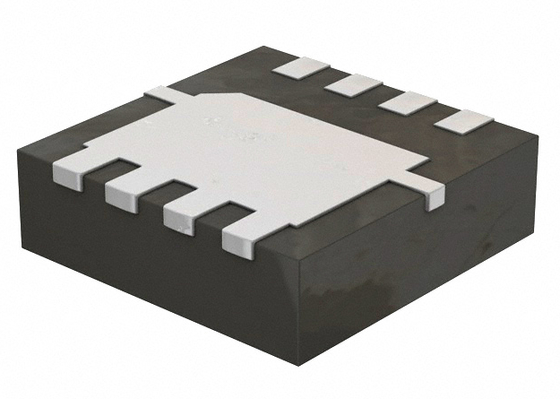

বড় ইমেজ : CSD17304Q3 30V এন-চ্যানেল NexFETTM 60A অবিচ্ছিন্ন 2.2mΩ Rds ((on) SON 3.3x3.3mm -55°C থেকে +150°C AEC-Q101

পণ্যের বিবরণ:

Place of Origin:	China
পরিচিতিমুলক নাম:	Texas Instruments
সাক্ষ্যদান:	CE,ROHS
Model Number:	CSD17304Q3

প্রদান:

Minimum Order Quantity:	1pcs

যোগাযোগ

বিস্তারিত পণ্যের বর্ণনা

Frequency Stability:	±50ppm	Frequency Tolerance:	±30ppm
Operating Temperature:	-40°C ~ 85°C	Load Capacitance:	18pF
Package / Case:	HC-49/US	Name:	Passive Electronic Components
বিশেষভাবে তুলে ধরা:	CSD17304Q3 , CSD17304Q3 এন-চ্যানেল NexFET , ৩০ ভোল্ট এন-চ্যানেল নেক্সফেট

CSD17304Q3

বৈশিষ্ট্য

• 5V গেট ড্রাইভের জন্য অপ্টিমাইজ করা হয়েছে

• অতি নিম্ন Qg এবং Qgd

• নিম্ন তাপ প্রতিরোধের

• অ্যাভালাঞ্চ রেটেড

• Pb-মুক্ত টার্মিনাল প্লেটিং

• RoHS অনুবর্তী

• হ্যালোজেন-মুক্ত

• SON 3.3-মিমি × 3.3-মিমি প্লাস্টিক প্যাকেজ

অ্যাপ্লিকেশন

• নোটবুক পয়েন্ট অফ লোড

• পয়েন্ট-অফ-লোড সিঙ্ক্রোনাস বাকিন

নেটওয়ার্কিং, টেলিকম এবং কম্পিউটিং সিস্টেম

বর্ণনা

CSD17304Q3 হল একটি30V N-চ্যানেল NexFET™ পাওয়ার MOSFETটেক্সাস ইনস্ট্রুমেন্টস (TI) থেকে, একটি উন্নত বৈশিষ্ট্যযুক্তSON 3.3x3.3mm প্যাকেজ. এর জন্য ডিজাইন করা হয়েছেউচ্চ-কারেন্ট, উচ্চ-দক্ষতা পাওয়ার রূপান্তর, এর অতি-নিম্ন Rds(on) (2.2mΩ) এবং 60A অবিচ্ছিন্ন কারেন্ট ক্ষমতা এটিকে অটোমোটিভ ইলেকট্রনিক্স, শিল্প বিদ্যুত ব্যবস্থা এবং মোটর ড্রাইভগুলির জন্য আদর্শ করে তোলে.

✔ TO-220 প্যাকেজের চেয়ে 80% ছোট
✔ 60% কম পরিবাহী ক্ষতি (বনাম 5mΩ MOSFETs)
✔ 1MHz PWM সুইচিং সমর্থন করে

তথ্য

বিভাগ	বিচ্ছিন্ন সেমিকন্ডাক্টর পণ্য ট্রানজিস্টর FETs, MOSFETs একক FETs, MOSFETs
Mfr	টেক্সাস ইনস্ট্রুমেন্টস
সিরিজ	NexFET™
প্যাকেজিং	টেপ ও রিল (TR) কাট টেপ (CT) ডিজি-রিল®
অংশের অবস্থা	সক্রিয়
FET প্রকার	N-চ্যানেল
প্রযুক্তি	MOSFET (মেটাল অক্সাইড)
ড্রেন থেকে সোর্স ভোল্টেজ (Vdss)	30 V
কারেন্ট - অবিচ্ছিন্ন ড্রেন (Id) @ 25°C	15A (Ta), 56A (Tc)
ড্রাইভ ভোল্টেজ (সর্বোচ্চ Rds চালু, সর্বনিম্ন Rds চালু)	3V, 8V
Rds চালু (সর্বোচ্চ) @ Id, Vgs	7.5mOhm @ 17A, 8V
Vgs(th) (সর্বোচ্চ) @ Id	1.8V @ 250µA
গেট চার্জ (Qg) (সর্বোচ্চ) @ Vgs	6.6 nC @ 4.5 V
Vgs (সর্বোচ্চ)	+10V, -8V
ইনপুট ক্যাপাসিট্যান্স (Ciss) (সর্বোচ্চ) @ Vds	955 pF @ 15 V
FET বৈশিষ্ট্য	-
পাওয়ার ডিসিপেশন (সর্বোচ্চ)	2.7W (Ta)
অপারেটিং তাপমাত্রা	-55°C ~ 150°C (TJ)
গ্রেড	-
যোগ্যতা	-
মাউন্টিং প্রকার	সারফেস মাউন্ট
সরবরাহকারী ডিভাইস প্যাকেজ	8-VSON-CLIP (3.3x3.3)
প্যাকেজ / কেস	8-পাওয়ারTDFN
বেস পণ্যের নম্বর	CSD17304

অঙ্কন

----------------------------------------------------------
