AD8260ACPZ-R7 ডুয়াল 250MHz লো পাওয়ার অপ এম্প 1nV/√Hz নয়েজ ±5V থেকে ±15V সাপ্লাই LFCSP-16 -40°C থেকে +125°C ইন্ডাস্ট্রিয়াল গ্রেড

AD8260ACPZ-R7 ডুয়াল 250MHz লো পাওয়ার অপ এম্প 1nV/√Hz নয়েজ এবংplusmn;5V থেকে andplusmn;15V সাপ্লাই LFCSP-16 -40anddeg;C থেকে +125anddeg;C ইন্ডাস্ট্রিয়াল গ্রেড

andnbsp;

বৈশিষ্ট্য

উচ্চ কারেন্ট ড্রাইভার

andnbsp; ডিফারেনশিয়াল ইনপুট—সরাসরি DAC থেকে ড্রাইভ

andnbsp; পূর্বনির্ধারিত লাভ: 1.5andtimes;

andnbsp; -3 dB ব্যান্ডউইথ: 195 MHz

andnbsp; বৃহৎ আউটপুট ড্রাইভ: andgt;andplusmn;300 mA

VGA/প্রি-অ্যাম্প্লিফায়ার

andnbsp; কম নয়েজ

andnbsp; andnbsp; ভোল্টেজ নয়েজ: 2.4 nV/√Hz

andnbsp; andnbsp; কারেন্ট নয়েজ: 5 pA/√Hz

andnbsp; -3 dB ব্যান্ডউইথ: 230 MHzandnbsp;

andnbsp; লাভ পরিসীমা: 3 dB ধাপে 30 dB

andnbsp; andnbsp; -6 dB থেকে +24 dB (6 dB প্রি-অ্যাম্প্লিফায়ার লাভের জন্য)

andnbsp; একক-শেষ প্রি-অ্যাম্প্লিফায়ার ইনপুট এবং ডিফারেনশিয়াল VGA

andnbsp; andnbsp; আউটপুট

সরবরাহ: 3.3 V থেকে 10 V (VMID সক্রিয় থাকলে)

andnbsp; andplusmn;3.3 V থেকে andplusmn;5 V (VMID নিষ্ক্রিয় থাকলে)

পাওয়ার: 3.3 V সাপ্লাই সহ 93 mW

andnbsp; VGA, ড্রাইভার অ্যাম্প্লিফায়ার এবং সিস্টেমের জন্য পাওয়ার-ডাউন

andnbsp;

অ্যাপ্লিকেশন

ডিজিটাল AGC সিস্টেম

Tx/Rx সিগন্যাল প্রসেসিং

পাওয়ার লাইন ট্রান্সসিভার

andnbsp;

সাধারণ বিবরণ

AD8260-এর মধ্যে একটি উচ্চ কারেন্ট ড্রাইভার অন্তর্ভুক্ত রয়েছে, যা একটি ট্রান্সমিটার হিসাবে ব্যবহারযোগ্য এবং একটি কম নয়েজ ডিজিটালভাবে প্রোগ্রামযোগ্য পরিবর্তনশীল লাভ অ্যাম্প্লিফায়ার (DGA), যা একটি রিসিভার হিসাবে ব্যবহারযোগ্য।

রিসিভার বিভাগে একটি একক-শেষ ইনপুট প্রি-অ্যাম্প্লিফায়ার এবং লিনিয়ার-ইন-dB, ডিফারেনশিয়াল-আউটপুট DGA রয়েছে। রিসিভারের একটি ছোট সিগন্যাল -3 dB ব্যান্ডউইথ 230 MHz; ড্রাইভারের ছোট সিগন্যাল ব্যান্ডউইথ 195 MHz। ড্রাইভার andplusmn;300 mA সরবরাহ করে, যা কম ইম্পিডেন্স লোড চালানোর জন্য উপযুক্ত, এমনকি যখন এটি 3.3 V সাপ্লাইয়ের সাথে সংযুক্ত থাকে।

AD8260 DGA ট্রিম অ্যাপ্লিকেশনের জন্য আদর্শ এবং এতে 3 dB ধাপে 30 dB লাভ স্প্যান রয়েছে। চমৎকার ব্যান্ডউইথ অভিন্নতা পুরো ফ্রিকোয়েন্সি রেঞ্জ জুড়ে বজায় রাখা হয়। DGA-এর কম আউটপুট নয়েজ উচ্চ গতির ADC চালানোর ক্ষেত্রে সুবিধাজনক। ডিফারেনশিয়াল আউটপুট আধুনিক কম ভোল্টেজ উচ্চ গতির ADC-এর সাথে ইন্টারফেসের সুবিধা দেয়।

একক-সরবরাহ এবং দ্বৈত-সরবরাহ অপারেশন অংশটিকে বহুমুখী করে তোলে এবং নেতিবাচক-গামী পালসগুলির লাভ নিয়ন্ত্রণ করতে সক্ষম করে, যেমন ফটোডায়োড বা ফটো-মাল্টিপ্লায়ার টিউব দ্বারা উত্পন্ন, সেইসাথে একক সরবরাহে ব্যান্ড-পাস সংকেত প্রক্রিয়াকরণ। সর্বাধিক ডায়নামিক রেঞ্জের জন্য, একক সরবরাহে কাজ করার সময় অংশটি AC-কাপল করা অপরিহার্য।

AD8260 প্রি-অ্যাম্প্লিফায়ার (PrA) 6 dB-এর বেশি লাভের জন্য বাহ্যিক প্রতিরোধকগুলির সাথে কনফিগার করা হয়েছে এবং এটি ইনভার্টিং বা ননইনভার্টিং হতে পারে। DGA-এর বৈশিষ্ট্য হল 2andtimes; এর ননইনভার্টিং প্রি-অ্যাম্প্লিফায়ার লাভ। অ্যাটেনুয়েটরের পরিসীমা 30 dB এবং আউটপুট অ্যাম্প্লিফায়ারের লাভ 8andtimes; (18.06 dB)। সর্বনিম্ন ননইনভার্টিং লাভ পরিসীমা হল -6 dB থেকে +24 dB এবং প্রি-অ্যাম্প্লিফায়ার লাভ বাড়ার সাথে সাথে স্থানান্তরিত হয়। লাভ একটি সমান্তরাল পোর্ট (পিন GNS0 থেকে পিন GNS3) এর মাধ্যমে নিয়ন্ত্রিত হয়, প্রতি কোডে 3 dB-এর 10টি লাভ ধাপ সহ। প্রি-অ্যাম্প্লিফায়ার এবং DGA-কে কোনো কোডের জন্য অক্ষম করা হয়েছে যা একটি লাভ ধাপ বরাদ্দ করা হয়নি।

AD8260 3.3 V থেকে andplusmn;5 V পর্যন্ত একক বা দ্বৈত সরবরাহ সহ কাজ করতে পারে। একটি অভ্যন্তরীণ বাফার সাধারণত একক-সরবরাহ অপারেশনের জন্য একটি বিভক্ত সরবরাহ রেফারেন্স প্রদান করে; VMID বাফার বন্ধ হয়ে গেলে একটি বাহ্যিক রেফারেন্সও ব্যবহার করা যেতে পারে।

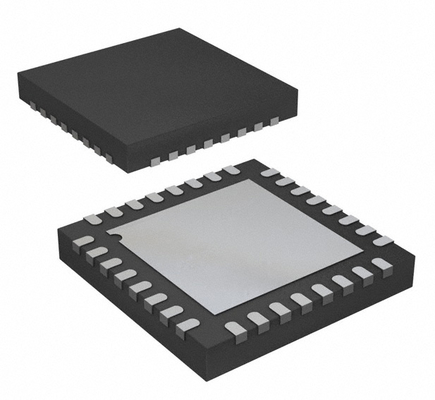

অপারেটিং তাপমাত্রা পরিসীমা হল -40anddeg;C থেকে +105anddeg;C। AD8260 একটি 5 মিমি এবংtimes; 5 মিমি, 32-লিড LFCSP-এ উপলব্ধ।

andnbsp;

তথ্য

andnbsp;

অঙ্কন
