ADM7172ACPZ-R7 6.5V 2A অতি-নিম্ন নয়েজ LDO 1μV RMS নয়েজ 75dB PSRR @1MHz 2.3-6.5V ইনপুট LFCSP-8 -40°C থেকে +125°C

ADM7172ACPZ-R7 6.5V 2A অতি-নিম্ন নয়েজ LDO 1andmu;V RMS নয়েজ 75dB PSRR @1MHz 2.3-6.5V ইনপুট LFCSP-8 -40anddeg;C থেকে +125anddeg;C

andnbsp;

বৈশিষ্ট্য

ইনপুট ভোল্টেজ পরিসীমা: 2.3 V থেকে 6.5 V

সর্বোচ্চ লোড কারেন্ট: 2 A

কম নয়েজ: 5 andmicro;V rms আউটপুট ভোল্টেজ থেকে স্বাধীন

100 Hz থেকে 100 kHz

দ্রুত ট্রানজিয়েন্ট প্রতিক্রিয়া: 1 mA থেকে 1.5 A লোড স্টেপের জন্য 1.5 andmu;s

100 kHz এ 60 dB PSRR

কম ড্রপআউট ভোল্টেজ: 2 A লোডে 172 mV, VOUT = 3 V

প্রাথমিক নির্ভুলতা: এবংminus;0.5% (ন্যূনতম), +1% (সর্বোচ্চ)

লাইন, লোড এবং তাপমাত্রা জুড়ে নির্ভুলতা: এবংplusmn;1.5%

নিষ্ক্রিয় কারেন্ট, IGND = কোন লোড ছাড়াই 0.7 mA

কম শাটডাউন কারেন্ট: VIN = 5 V এ 0.25 andmu;A

ছোট 4.7 andmicro;F সিরামিক আউটপুট ক্যাপাসিটরের সাথে স্থিতিশীল

নিয়মিত এবং নির্দিষ্ট আউটপুট ভোল্টেজ বিকল্প: 1.2 V থেকে 5.0 V

1.2 V থেকে VIN এবংminus; VDO পর্যন্ত নিয়মিত আউটপুট

নির্ভুলতা সক্রিয় করুন

নিয়মিত সফট স্টার্ট

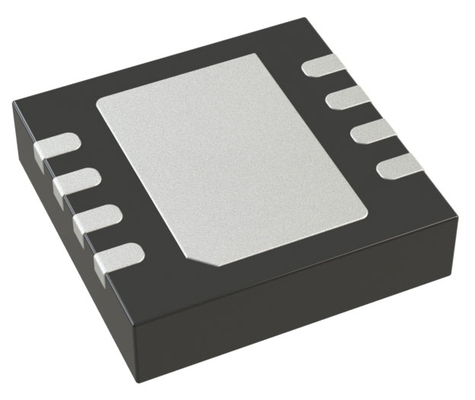

8-লিড 3 মিমি এবংtimes; 3 মিমি LFCSP প্যাকেজ

andnbsp;

andnbsp;অ্যাপ্লিকেশন

নয়েজ সংবেদনশীল অ্যাপ্লিকেশনগুলিতে নিয়ন্ত্রণ: ADC এবং DAC সার্কিট,

নির্ভুলতা পরিবর্ধক, PLL/VCOs, এবং ক্লকিং ICs

যোগাযোগ এবং অবকাঠামো

মেডিকেল এবং স্বাস্থ্যসেবা

শিল্প ও যন্ত্রাংশ

andnbsp;

সাধারণ বিবরণ

ADM7172 একটি CMOS, কম ড্রপআউট লিনিয়ার রেগুলেটর (LDO) যা 2.3 V থেকে 6.5 V পর্যন্ত কাজ করে এবং 2 A পর্যন্ত আউটপুট কারেন্ট সরবরাহ করে। এই উচ্চ আউটপুট কারেন্ট LDO 6 V থেকে 1.2 V রেল পর্যন্ত অপারেটিং উচ্চ কর্মক্ষমতা অ্যানালগ এবং মিশ্র-সংকেত সার্কিটগুলির নিয়ন্ত্রণের জন্য আদর্শ। একটি উন্নত মালিকানা আর্কিটেকচার ব্যবহার করে, ডিভাইসটি উচ্চ পাওয়ার সাপ্লাই প্রত্যাখ্যান এবং কম নয়েজ সরবরাহ করে এবং শুধুমাত্র একটি ছোট 4.7 andmicro;F সিরামিক আউটপুট ক্যাপাসিটর দিয়ে চমৎকার লাইন এবং লোড ট্রানজিয়েন্ট প্রতিক্রিয়া অর্জন করে। লোড ট্রানজিয়েন্ট প্রতিক্রিয়া সাধারণত 1 mA থেকে 1.5 A লোড স্টেপের জন্য 1.5 andmu;s।

ADM7172 17টি নির্দিষ্ট আউটপুট ভোল্টেজ বিকল্পে উপলব্ধ। নিম্নলিখিত ভোল্টেজগুলি স্টক থেকে পাওয়া যায়: 1.3 V, 1.8 V, 2.5 V, 3.0 V, 3.3 V, 4.2 V, এবং 5.0 V। বিশেষ অর্ডারের মাধ্যমে উপলব্ধ অতিরিক্ত ভোল্টেজগুলি হল: 1.5 V, 1.85 V, 2.0 V, 2.2 V, 2.7 V, 2.75 V, 2.8 V, 2.85 V, 3.8 V, এবং 4.6 V। একটি নিয়মিত সংস্করণও উপলব্ধ যা একটি বাহ্যিক ফিডব্যাক বিভাজক সহ 1.2 V থেকে VIN এবংminus; VDO পর্যন্ত আউটপুট ভোল্টেজগুলির অনুমতি দেয়।

সফট স্টার্ট পিনের মাধ্যমে স্টার্ট-আপের সময় সামঞ্জস্য করে ইনrush কারেন্ট নিয়ন্ত্রণ করা যেতে পারে। একটি 1 nF সফট স্টার্ট ক্যাপাসিটরের সাথে সাধারণ স্টার্ট-আপের সময় 1.0 ms।

ADM7172 রেগুলেটর আউটপুট নয়েজ 5 andmu;V rms, আউটপুট ভোল্টেজের থেকে স্বাধীন। ADM7172 একটি 8-লিড, 3 মিমি এবংtimes; 3 মিমি LFCSP-এ উপলব্ধ, যা এটিকে শুধুমাত্র একটি খুব কমপ্যাক্ট সমাধান করে না, বরং একটি ছোট, কম প্রোফাইল ফুটপ্রিন্টে 2 A পর্যন্ত আউটপুট কারেন্ট প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য চমৎকার তাপ কর্মক্ষমতা প্রদান করে।
