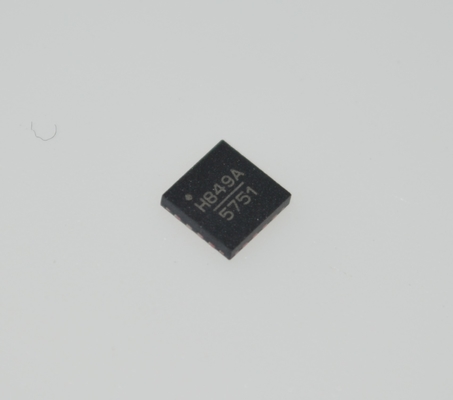

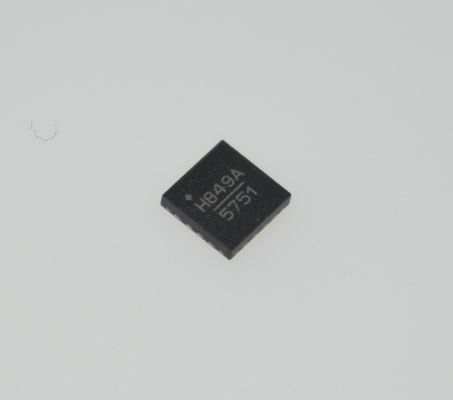

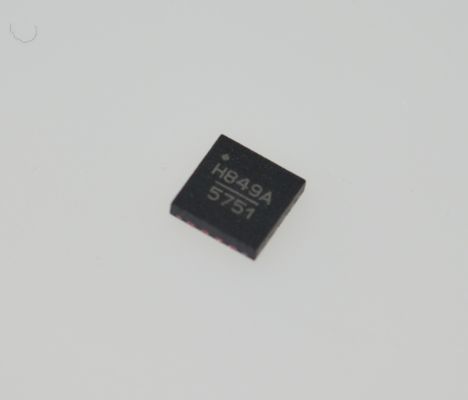

HMC849ALP4CE 24 Gbps উচ্চ-গতির SPDT সুইচ, কম সন্নিবেশ ক্ষতি সহ, 3.3V/5V অপারেশন, প্রশস্ত ব্যান্ডউইথ, উচ্চ আইসোলেশন, দ্রুত সুইচিং এবং ESD সুরক্ষা

HMC849ALP4CE 24 Gbps উচ্চ গতির SPDT সুইচ কম সন্নিবেশ ক্ষতির সাথে 3.3V / 5V অপারেশন প্রশস্ত ব্যান্ডউইথ উচ্চ বিচ্ছিন্নতা দ্রুত সুইচিং এবংamp; ESD সুরক্ষা

এবংnbsp;

বৈশিষ্ট্য

উচ্চ বিচ্ছিন্নতাঃ ৬০ ডিবি পর্যন্ত

একক ইতিবাচক নিয়ন্ত্রণঃ 0/+3V থেকে +5V

উচ্চ ইনপুট IP3: +52 ডিবিএম

প্রতিফলনহীন নকশা

এবং "সব বন্ধ" রাজ্য

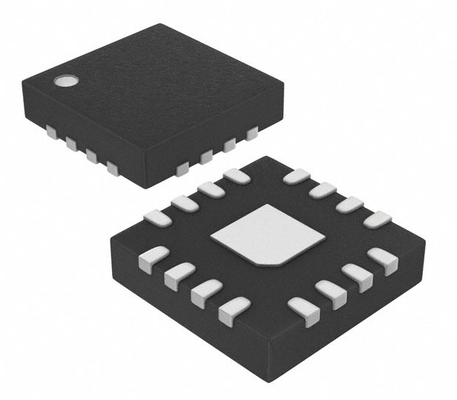

16 লিড 4x4 মিমি QFN প্যাকেজঃ 16 মিমি;

এবংnbsp;

সাধারণ অ্যাপ্লিকেশন

HMC849ALP4CE এর জন্য আদর্শঃ

সেলুলার / 4 জি অবকাঠামো

ওয়াইম্যাক্স, ওয়াইব্রো এবং ফিক্সড ওয়্যারলেস

অটোমোটিভ টেলিমেটিক্স

এবং বুল; মোবাইল রেডিও

এবং বুল; টেস্ট সরঞ্জাম

এবংnbsp;

সাধারণ বর্ণনা

HMC849ALP4CE একটি উচ্চ বিচ্ছিন্নতা non-reflective DC থেকে 6 GHz GaAs pHEMT SPDT সুইচ একটি কম খরচে সীসা মুক্ত পৃষ্ঠ মাউন্ট প্যাকেজ.স্যুইচটি সেলুলার/WiMAX/4G অবকাঠামো অ্যাপ্লিকেশনের জন্য আদর্শ যা 60 ডিবি পর্যন্ত বিচ্ছিন্নতা প্রদান করে, কম 0.8 ডিবি সন্নিবেশ ক্ষতি এবং +52 ডিবিএম ইনপুট আইপি 3। 5 - 6 গিগাহার্টজ ওয়াইম্যাক্স ব্যান্ডের মাধ্যমে পাওয়ার হ্যান্ডলিং চমৎকার, সুইচটি +31 ডিবিএম এর P1dB কম্প্রেশন পয়েন্ট সরবরাহ করে।অন-চিপ সার্কিটারি খুব কম ডিসি কারেন্ট এ 0/+3V বা 0/+5V এর একটি একক ইতিবাচক ভোল্টেজ নিয়ন্ত্রণের অনুমতি দেয়. একটি enable ইনপুট (EN) লজিক হাইতে সেট করলে সুইচটি "অল অফ অ্যান্ড অ্যান্ড অ্যান্ড" অবস্থায় চলে যাবে।

এবংnbsp;

তথ্য

এবংnbsp;

অঙ্কন
