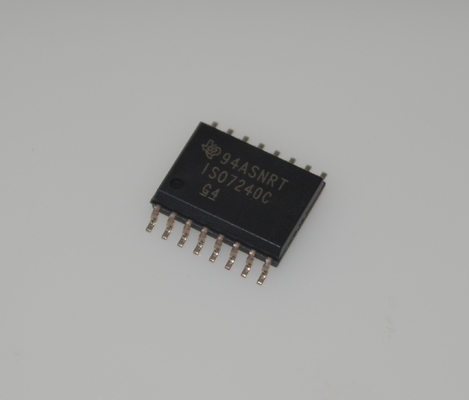

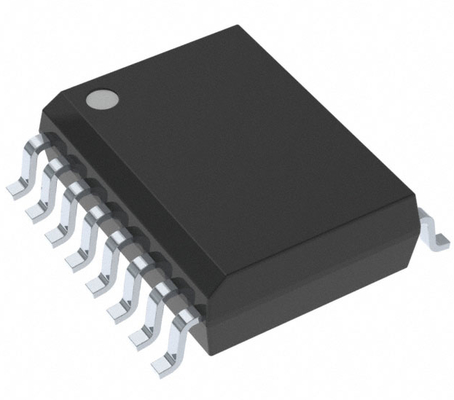

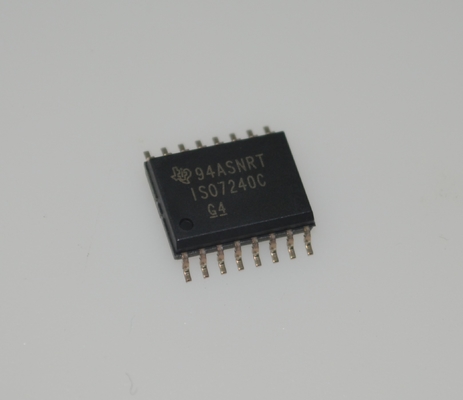

ISO7240CDWR 4-চ্যানেল ডিজিটাল আইসোলেটর, 100Mbps গতি সহ উচ্চ CMTI (50kV/µs), বিস্তৃত সরবরাহ পরিসীমা (3V-5.5V), কম পাওয়ার, শক্তিশালী ESD সুরক্ষা এবং SOIC-16 প্যাকেজ

ISO7240CDWR 4-চ্যানেল ডিজিটাল আইসোলেটর, 100Mbps গতি সহ উচ্চ CMTI (50kV/µs) বিস্তৃত সরবরাহ পরিসীমা (3V-5.5V) কম শক্তি, শক্তিশালী ESD সুরক্ষা এবং SOIC-16 প্যাকেজ

বৈশিষ্ট্য

• 25 এবং 150Mbps সিগন্যালিং হার বিকল্প – কম চ্যানেল-টু-চ্যানেল আউটপুট স্কিউ; 1ns সর্বোচ্চ – কম পালস-উইডথ বিকৃতি (PWD); 2ns সর্বোচ্চ – কম জিটার কন্টেন্ট; 1ns Typ 150Mbps এ

• নির্বাচনযোগ্য ডিফল্ট আউটপুট ( ISO7240CF )

• রেট করা ওয়ার্কিং ভোল্টেজে > 25-বছরের জীবনকাল (আইসোলেশন লাইফটাইম প্রজেকশন দেখুন)

• 4-kV ESD সুরক্ষা

• 3.3V বা 5V সরবরাহ সহ কাজ করে

• উচ্চ ইলেক্ট্রোম্যাগনেটিক অনাক্রম্যতা (ISO72x ডিজিটাল আইসোলেটর ম্যাগনেটিক-ফিল্ড ইমিউনিটি দেখুন)

• –40°C থেকে +125°C অপারেটিং তাপমাত্রা পরিসীমা

• নিরাপত্তা-সম্পর্কিত সার্টিফিকেশন: – DIN EN IEC 60747-17 (VDE 0884-17) – UL 1577 উপাদান স্বীকৃতি প্রোগ্রাম – IEC 61010-1, IEC 62368-1 সার্টিফিকেশন

অ্যাপ্লিকেশন

• ফ্যাক্টরি অটোমেশন – Modbus – Profibus™ – DeviceNet™ ডেটা বাস

• কম্পিউটার পেরিফেরাল ইন্টারফেস

• সার্ভো কন্ট্রোল ইন্টারফেস

• ডেটা অধিগ্রহণ

বর্ণনা

ISO7240x, ISO7241x, এবং ISO7242x ডিভাইসগুলি হল কোয়াড-চ্যানেল ডিজিটাল আইসোলেটর যেগুলিতে একাধিক চ্যানেল কনফিগারেশন এবং আউটপুট-সক্ষম ফাংশন রয়েছে। এই ডিভাইসগুলিতে টেক্সাস ইন্সট্রুমেন্ট-এর সিলিকন-ডাইঅক্সাইড (SiO2) আইসোলেশন ব্যারিয়ার দ্বারা পৃথক করা লজিক-ইনপুট এবং লজিক-আউটপুট বাফার রয়েছে। বিচ্ছিন্ন পাওয়ার সাপ্লাইগুলির সাথে একত্রে ব্যবহৃত হলে, এই ডিভাইসগুলি উচ্চ ভোল্টেজ ব্লক করতে, গ্রাউন্ডগুলিকে আলাদা করতে এবং স্থানীয় গ্রাউন্ডে প্রবেশ করা এবং সংবেদনশীল সার্কিট্রিতে হস্তক্ষেপ বা ক্ষতি করা থেকে নয়েজ কারেন্ট প্রতিরোধ করতে সহায়তা করে।

ISO7240x ডিভাইস পরিবারে একই দিকে চারটি চ্যানেল রয়েছে। ISO7241x ডিভাইস পরিবারে একই দিকে তিনটি চ্যানেল এবং বিপরীত দিকে একটি চ্যানেল রয়েছে। ISO7242x ডিভাইস পরিবারে প্রতিটি দিকে দুটি চ্যানেল রয়েছে।

C সাফিক্স (C বিকল্প) সহ ডিভাইসগুলিতে TTL ইনপুট থ্রেশহোল্ড রয়েছে এবং ইনপুটে একটি নয়েজ-ফিল্টার রয়েছে যা ট্রানজিয়েন্ট পালসগুলিকে ডিভাইসের আউটপুটে যেতে বাধা দেয়। M সাফিক্স (M বিকল্প) সহ ডিভাইসগুলিতে CMOS VCC/2 ইনপুট থ্রেশহোল্ড রয়েছে এবং এতে ইনপুট নয়েজ ফিল্টার বা অতিরিক্ত প্রচার বিলম্ব নেই।

ISO7240CF ডিভাইসে পিন 7-এ একটি ইনপুট অক্ষম ফাংশন রয়েছে এবং CTRL পিনের (পিন 10) সাথে একটি নির্বাচনযোগ্য উচ্চ বা নিম্ন ফেইলসেফ-আউটপুট ফাংশন রয়েছে। ফেইলসেফ আউটপুট একটি লজিক হাই যখন CTRL পিনে একটি লজিক হাই স্থাপন করা হয় বা পিনটি সংযোগহীন অবস্থায় থাকে। যদি CTRL পিনে একটি লজিক লো সংকেত প্রয়োগ করা হয়, তাহলে ফেইলসেফ আউটপুট একটি লজিক-লো আউটপুট অবস্থায় চলে যায়। ISO7240CF ডিভাইসের ইনপুট অক্ষম ফাংশন ডেটাকে আইসোলেশন ব্যারিয়ারের মাধ্যমে আউটপুটে যেতে বাধা দেয়। যখন ইনপুটগুলি অক্ষম করা হয় বা VCC1 পাওয়ার বন্ধ থাকে, তখন আউটপুটগুলি CTRL পিন দ্বারা সেট করা হয়।

এই ডিভাইসগুলি উভয় দিকে 3.3V বা 5V সরবরাহ থেকে পাওয়ার করা যেতে পারে, যেকোনো সংমিশ্রণে। সংকেত ইনপুট পিনগুলি ব্যবহৃত ভোল্টেজ সরবরাহ স্তর নির্বিশেষে 5V সহনশীল।

এই ডিভাইসগুলি –40°C থেকে +125°C এর পরিবেষ্টিত তাপমাত্রা পরিসরে কাজ করার জন্য চিহ্নিত করা হয়েছে।

তথ্য

অঙ্কন

আমাদের সুবিধা:

• উচ্চ মানের পণ্য --- আমাদের অফারগুলি 100% নতুন এবং আসল, ROHS
• প্রতিযোগিতামূলক মূল্য --- ভাল মূল্যের সাথে ভাল ক্রয় চ্যানেল।
• পেশাদার পরিষেবা --- চালানের আগে কঠোর মানের পরীক্ষা, এবং ক্রয়ের পরে নিখুঁত বিক্রয়োত্তর পরিষেবা।
• পর্যাপ্ত ইনভেন্টরি --- আমাদের শক্তিশালী ক্রয় দলের সহায়তায়,
• দ্রুত ডেলিভারি --- পেমেন্ট নিশ্চিত হওয়ার পরে আমরা 1-3 কার্যদিবসের মধ্যে পণ্যগুলি পাঠাব।

অবশ্যই আপনার সমস্ত ধরণের উপাদানগুলির প্রয়োজন পূরণ করবে।^_^


পণ্যের তালিকা
ইলেকট্রনিক উপাদানগুলির একটি সিরিজ সরবরাহ করুন, সেমিকন্ডাক্টরগুলির সম্পূর্ণ পরিসর, সক্রিয় এবং প্যাসিভ উপাদান। আমরা আপনাকে PCB-এর BOM-এর জন্য সবকিছু পেতে সাহায্য করতে পারি, এক কথায়, আপনি এখানে ওয়ান-স্টপ সমাধান পেতে পারেন,


অফারগুলির মধ্যে রয়েছে:
ইন্টিগ্রেটেড সার্কিট, মেমরি আইসি, ডায়োড, ট্রানজিস্টর, ক্যাপাসিটর, রেজিস্টর, ভ্যারিস্টর, ফিউজ, ট্রিমার ও পটেনশিওমিটার, ট্রান্সফরমার, ব্যাটারি, কেবল, রিলে, সুইচ, সংযোগকারী, টার্মিনাল ব্লক, ক্রিস্টাল ও অসিলেটর, ইন্ডাক্টর, সেন্সর, ট্রান্সফরমার, আইজিবিটি ড্রাইভার, এলইডি, এলসিডি, কনভার্টার, পিসিবি (প্রিন্টেড সার্কিট বোর্ড), পিসিবিএ (পিসিবি অ্যাসেম্বলি)

ব্র্যান্ডে শক্তিশালী:
মাইক্রোচিপ, ম্যাক্স, এডি, টিআই, অ্যাটমেল, এসটি, ওএন, এনএস, ইন্টারসিল, উইনবন্ড, বিশে, আইএসএসআই, ইনফিনিয়ন, এনইসি, ফেয়ারচাইল্ড, ওএমআরন, ইএজিও, টিডিকে, ইত্যাদি
