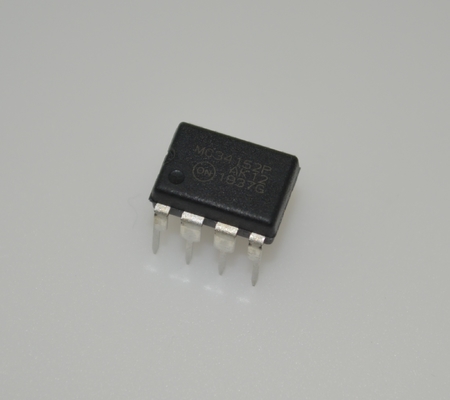

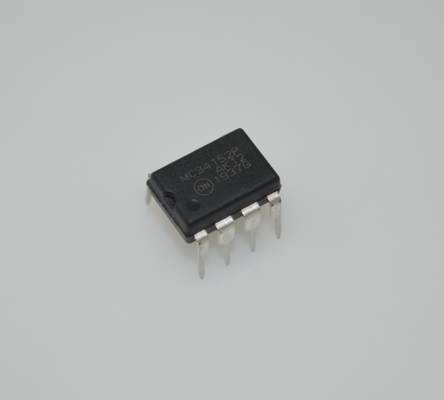

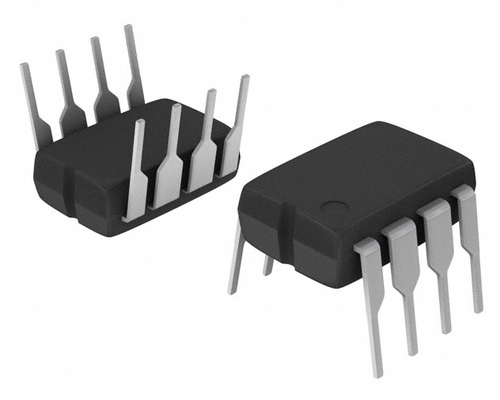

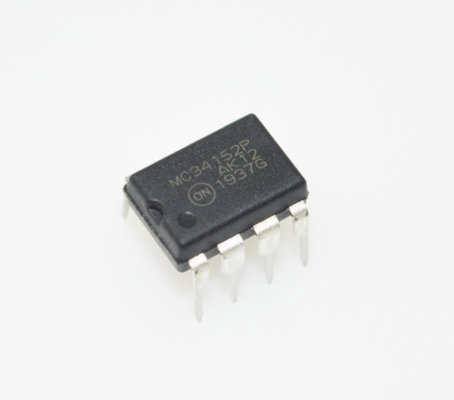

MC34152PG ডুয়াল MOSFET ড্রাইভার 1.5A পিক বর্তমান 12V-18V সরবরাহ 50ns উত্থান / পতন DIP-8 -40°C থেকে +85°C

MC34152PG ডুয়াল MOSFET ড্রাইভার 1.5A পিক কারেন্ট 12V-18V সাপ্লাই 50ns রাইজ/ফল DIP-8 -40anddeg;C থেকে +85anddeg;C

andnbsp;

বৈশিষ্ট্য

andbull; 1.5 A টোটেম পোল আউটপুট সহ দুটি স্বাধীন চ্যানেল

andbull; 1000 pF লোড সহ 15 ns এর আউটপুট বৃদ্ধি এবং পতনের সময়

andbull; হিস্টেরেসিস সহ CMOS/LSTTL সামঞ্জস্যপূর্ণ ইনপুট

andbull; হিস্টেরেসিস সহ আন্ডারভোল্টেজ লকআউট

andbull; কম স্ট্যান্ডবাই কারেন্ট

andbull; দক্ষ উচ্চ ফ্রিকোয়েন্সি অপারেশন

andbull; সাধারণ সুইচিং রেগুলেটর কন্ট্রোল আইসিগুলির সাথে উন্নত সিস্টেম কর্মক্ষমতা

andbull; সাইট এবং পরিবর্তন নিয়ন্ত্রণের জন্য অটোমোটিভ এবং অন্যান্য অ্যাপ্লিকেশনগুলির জন্য NCV উপসর্গ

andbull; এগুলি Pbandminus;মুক্ত এবং হ্যালাইডandminus;মুক্ত ডিভাইস

andnbsp;

বর্ণনা

MC34152/MC33152 হল ডুয়াল ননইনভার্টিং হাই স্পিড ড্রাইভার যা বিশেষভাবে সেইসব অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে যেখানে উচ্চ স্লিউ রেট সহ বৃহৎ ক্যাপাসিটিভ লোড চালাতে কম কারেন্ট ডিজিটাল সিগন্যালের প্রয়োজন হয়। এই ডিভাইসগুলিতে কম ইনপুট কারেন্ট বৈশিষ্ট্য রয়েছে যা তাদের CMOS/LSTTL লজিক সামঞ্জস্যপূর্ণ করে তোলে, দ্রুত আউটপুট সুইচিংয়ের জন্য ইনপুট হিস্টেরেসিস যা ইনপুট ট্রানজিশন টাইম থেকে স্বাধীন, এবং দুটি উচ্চ কারেন্ট টোটেম পোল আউটপুট যা পাওয়ার MOSFET গুলি চালানোর জন্য আদর্শ। এছাড়াও কম সাপ্লাই ভোল্টেজে সিস্টেমের অনিয়মিত অপারেশন প্রতিরোধ করার জন্য হিস্টেরেসিস সহ একটি আন্ডারভোল্টেজ লকআউট অন্তর্ভুক্ত করা হয়েছে।

সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে সুইচিং পাওয়ার সাপ্লাই, ডিসিandminus;টুandminus;ডিসি কনভার্টার, ক্যাপাসিটর চার্জ পাম্প ভোল্টেজ ডাবলার/ইনভার্টার এবং মোটর কন্ট্রোলার।

এই ডিভাইসটি ডুয়ালandminus;ইনandminus;লাইন এবং সারফেস মাউন্ট প্যাকেজে উপলব্ধ।

andnbsp;

ইনপুট স্টেজ

লজিক ইনপুটগুলিতে 1.67 V-এ কেন্দ্রীভূত ইনপুট থ্রেশহোল্ড সহ 170 mV হিস্টেরেসিস রয়েছে। ইনপুট থ্রেশহোল্ডগুলি VCC-এর প্রতি সংবেদনশীল নয় যা এই ডিভাইসটিকে তার সম্পূর্ণ অপারেটিং ভোল্টেজ রেঞ্জের উপরে CMOS এবং LSTTL লজিক পরিবারের সাথে সরাসরি সামঞ্জস্যপূর্ণ করে তোলে। ইনপুট হিস্টেরেসিস দ্রুত আউটপুট সুইচিং প্রদান করে যা ইনপুট সিগন্যাল ট্রানজিশন টাইম থেকে স্বাধীন, ইনপুট থ্রেশহোল্ড অতিক্রম করার সাথে সাথে আউটপুট দোলন প্রতিরোধ করে। ইনপুটগুলি গ্রাউন্ড থেকে VCC পর্যন্ত বিস্তৃত একটি সংকেত প্রশস্ততা গ্রহণ করার জন্য ডিজাইন করা হয়েছে। এটি একটি চ্যানেলের আউটপুটকে মাস্টারandminus;স্ল্যাভ অপারেশনের জন্য দ্বিতীয় চ্যানেলের ইনপুটকে সরাসরি চালাতে দেয়। প্রতিটি ইনপুটের একটি 30 k পুলডাউন রেজিস্টর রয়েছে যাতে একটি সংযোগবিহীন খোলা ইনপুট সংশ্লিষ্ট ড্রাইভ আউটপুটকে একটি পরিচিত নিম্ন অবস্থায় নিয়ে আসে।

আউটপুট স্টেজ

প্রতিটি টোটেম পোল ড্রাইভ আউটপুট 1.0 A-তে 2.4 এর একটি সাধারণ andlsquo;অনandrsquo; প্রতিরোধের সাথে 1.5 A পর্যন্ত সোর্সিং এবং সিঙ্ক করতে সক্ষম। কম andlsquo;অনandrsquo; প্রতিরোধ ক্ষমতা তুলনামূলক CMOS ড্রাইভারের তুলনায় কম VCC-তে উচ্চ আউটপুট কারেন্ট অর্জন করতে দেয়। প্রতিটি আউটপুটের একটি 100 k পুলডাউন রেজিস্টর রয়েছে যা MOSFET গেটকে কম রাখতে সাহায্য করে যখন VCC 1.4 V-এর কম হয়। ডিভাইসে কোনো ওভার কারেন্ট বা থার্মাল সুরক্ষা ডিজাইন করা হয়নি, তাই VCC বা গ্রাউন্ডে আউটপুট শর্টিং এড়াতে হবে।

লোডের সাথে সিরিজে প্যারাসিটিক ইন্ডাকট্যান্স টার্নandminus;অন ট্রানজিশনের সময় ড্রাইভার আউটপুটগুলিকে VCC-এর উপরে এবং টার্নandminus;অফ ট্রানজিশনের সময় গ্রাউন্ডের নিচে রিং করবে। CMOS ড্রাইভারের সাথে, এই মোড অফ অপারেশন একটি ধ্বংসাত্মক আউটপুট ল্যাচআপ অবস্থার কারণ হতে পারে। MC34152 আউটপুট ল্যাচআপের জন্য অনাক্রম্য। ড্রাইভ আউটপুটগুলিতে ইতিবাচক ভোল্টেজ ট্রানজিয়েন্ট ক্ল্যাম্প করার জন্য VCC-এর সাথে একটি অভ্যন্তরীণ ডায়োড রয়েছে। যখন 18 V-এ VCC-এর সাথে কাজ করে, তখন আউটপুট রিংিংকে সর্বাধিক 20 V ডিভাইস রেটিং অতিক্রম করা থেকে আটকাতে সঠিক পাওয়ার সাপ্লাই বাইপাসিং অবশ্যই পর্যবেক্ষণ করতে হবে। নেতিবাচক আউটপুট ট্রানজিয়েন্টগুলি অভ্যন্তরীণ NPN পুলআপ ট্রানজিস্টর দ্বারা ক্ল্যাম্প করা হয়। যেহেতু নেতিবাচক আউটপুট ট্রানজিয়েন্টের সময় সম্পূর্ণ সাপ্লাই ভোল্টেজ NPN পুলআপ জুড়ে প্রয়োগ করা হয়, তাই উচ্চ ফ্রিকোয়েন্সিতে পাওয়ার ডিসিপেশন অতিরিক্ত হতে পারে। চিত্র 19, 20, এবং 21 ড্রাইভার পাওয়ার ডিসিপেশন কমাতে বাহ্যিক Schottky ডায়োড ক্ল্যাম্প ব্যবহার করার একটি পদ্ধতি দেখায়।

andnbsp;

তথ্য

andnbsp;

অঙ্কন
