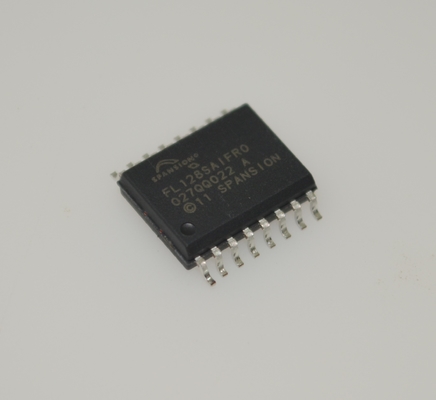

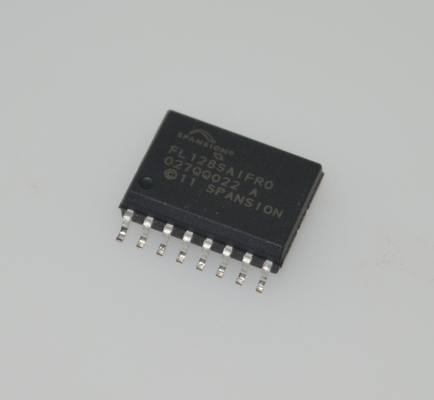

S25FL128SAGMFIR01 128Mb SPI NOR ফ্ল্যাশ 104MHz ক্লক 100K ইরেজ সাইকেল 20-বছরের ডেটা ধরে রাখার ক্ষমতা 2.7-3.6V SOIC-16 -40°C থেকে +85°C

S25FL128SAGMFIR01 128Mb SPI NOR ফ্ল্যাশ 104MHz ক্লক 100K ইরেজ সাইকেল 20-বছরের ডেটা ধরে রাখা 2.7-3.6V SOIC-16 -40anddeg;C থেকে +85anddeg;C

andnbsp;

বৈশিষ্ট্য

andbull; বহুমুখী I/O সহ CMOS 3.0V কোর

andbull; মাল্টি-I/O সহ সিরিয়াল পেরিফেরাল ইন্টারফেস (SPI)

- SPI ক্লক পোলারিটি এবং ফেজ মোড 0 এবং 3

- DDR বিকল্প

- বর্ধিত ঠিকানা: 24- বা 32-বিট ঠিকানা বিকল্প

- S25FL-A, S25FL-K, এবং S25FL-P SPI পরিবারের সাথে সামঞ্জস্যপূর্ণ সিরিয়াল কমান্ড সেট এবং ফুটপ্রিন্ট

- S25FL-P SPI পরিবারের সাথে সামঞ্জস্যপূর্ণ মাল্টি I/O কমান্ড সেট এবং ফুটপ্রিন্ট

andbull;রিড কমান্ড

- সাধারণ, দ্রুত, দ্বৈত, কোয়াড, ফাস্ট DDR, ডুয়াল DDR, কোয়াড DDR

- অটোবুট – পাওয়ার আপ করুন বা রিসেট করুন এবং একটি প্রিসেলেক্টেড ঠিকানায় স্বয়ংক্রিয়ভাবে একটি সাধারণ বা কোয়াড রিড কমান্ড কার্যকর করুন

- কনফিগারেশন তথ্যের জন্য সাধারণ ফ্ল্যাশ ইন্টারফেস (CFI) ডেটা

andbull; প্রোগ্রামিং (1.5 MBps)

- 256- বা 512-বাইটের পেজ প্রোগ্রামিং বাফার বিকল্প

- স্লো ক্লক সিস্টেমের জন্য কোয়াড-ইনপুট পেজ প্রোগ্রামিং (QPP)

- একক-বিট ত্রুটি সংশোধন সহ স্বয়ংক্রিয় ECC-অভ্যন্তরীণ হার্ডওয়্যার ত্রুটি সংশোধন কোড জেনারেশন

andbull; ইরেজ (0.5 থেকে 0.65 MBps)

- হাইব্রিড সেক্টর সাইজ বিকল্প – ঠিকানা স্থানের উপরে বা নীচে একত্রিশটি 4-KB সেক্টরের ভৌত সেট এবং 64 KB-এর সমস্ত অবশিষ্ট সেক্টর, পূর্ববর্তী প্রজন্মের S25FL ডিভাইসের সাথে সামঞ্জস্যের জন্য

- ইউনিফর্ম সেক্টর বিকল্প – উচ্চ ঘনত্ব এবং ভবিষ্যতের ডিভাইসগুলির সাথে সফ্টওয়্যার সামঞ্জস্যের জন্য সর্বদা 256-KB ব্লকগুলি মুছে ফেলুন

andbull; সাইক্লিং সহনশীলতা

- 100,000 প্রোগ্রাম-ইরেজ চক্র, সর্বনিম্ন

andbull; ডেটা ধরে রাখা

- 20 বছরের ডেটা ধরে রাখা, সর্বনিম্ন

andbull; নিরাপত্তা বৈশিষ্ট্য

- এক-কালীন প্রোগ্রামযোগ্য (OTP) 1024 বাইটের অ্যারে

-ব্লক সুরক্ষা

andbull; সেক্টরের একটি অবিচ্ছিন্ন পরিসরের প্রোগ্রাম বা ইরেজ থেকে সুরক্ষার জন্য স্ট্যাটাস রেজিস্টার বিট

andbull; হার্ডওয়্যার এবং সফ্টওয়্যার নিয়ন্ত্রণ বিকল্প

- উন্নত সেক্টর সুরক্ষা (ASP)

andbull; বুট কোড বা পাসওয়ার্ড দ্বারা নিয়ন্ত্রিত পৃথক সেক্টর সুরক্ষা

andbull; Eclipse আর্কিটেকচারের সাথে 65-nm MIRRORBITandtrade; প্রযুক্তি

andbull; কোর সরবরাহ ভোল্টেজ: 2.7 V থেকে 3.6 V

andbull; I/O সরবরাহ ভোল্টেজ: 1.65 V থেকে 3.6 V

- SO16 এবং FBGA প্যাকেজ

andbull; তাপমাত্রা পরিসীমা/গ্রেড:

- শিল্প (-40anddeg;C থেকে +85anddeg;C)

- শিল্প প্লাস (-40anddeg;C থেকে +105anddeg;C)

- অটোমোটিভ AEC-Q100 গ্রেড 3 (-40anddeg;C থেকে +85anddeg;C)

- অটোমোটিভ AEC-Q100 গ্রেড 2 (-40anddeg;C থেকে +105anddeg;C)

- অটোমোটিভ AEC-Q100 গ্রেড 1 (-40anddeg;C থেকে +125anddeg;C)

andbull; প্যাকেজ (সমস্ত Pb-মুক্ত)

- 16-লিড SOIC (10.30 এবংগুণ; 7.50 এবংগুণ; 2.65 মিমি) (300 মিল)

- 8-লিড DFN (6.0 এবংগুণ; 8.0 এবংগুণ; 0.8 মিমি) (WSON)

- 24-বল FBGA (8.0 এবংগুণ; 6.0 এবংগুণ; 1.2 মিমি)

andbull; 5 এবংগুণ; 5 বল (FAB024) এবং 4 এবংগুণ; 6 বল (FAC024) ফুটপ্রিন্ট বিকল্প

andbull; পরিচিত ভাল ডাই (KGD) এবং পরীক্ষিত ডাই

andnbsp;

সাধারণ বিবরণ

Infineon S25FL128S এবং S25FL256S ডিভাইসগুলি ফ্ল্যাশ নন-ভোলিটাইল মেমরি পণ্য ব্যবহার করে:

andbull; MIRRORBITandtrade; প্রযুক্তি – যা প্রতিটি মেমরি অ্যারে ট্রানজিস্টারে দুটি ডেটা বিট সংরক্ষণ করে

andbull; Eclipse আর্কিটেকচার – যা প্রোগ্রাম এবং ইরেজ কর্মক্ষমতা নাটকীয়ভাবে উন্নত করে

andbull; 65-nm প্রক্রিয়া লিথোগ্রাফি

ডিভাইসগুলির এই পরিবার একটি SPI-এর মাধ্যমে একটি হোস্ট সিস্টেমের সাথে সংযোগ করে। ঐতিহ্যবাহী SPI একক বিট সিরিয়াল ইনপুট এবং আউটপুট (সিঙ্গেল I/O বা SIO) সমর্থিত সেইসাথে ঐচ্ছিক দুটি বিট (ডুয়াল I/O বা DIO) এবং চারটি বিট (কোয়াড I/O বা QIO) সিরিয়াল কমান্ড। এই একাধিক প্রস্থ ইন্টারফেসটিকে SPI মাল্টি-I/O বা MIO বলা হয়। এছাড়াও, FL-S পরিবার SIO, DIO, এবং QIO-এর জন্য DDR রিড কমান্ডের জন্য সমর্থন যোগ করে যা ঘড়ির উভয় প্রান্তে ঠিকানা এবং ডেটা পড়ে।

Eclipse আর্কিটেকচারে একটি পেজ প্রোগ্রামিং বাফার রয়েছে যা একটি অপারেশনে 128 শব্দ (256 বাইট) বা 256 শব্দ (512 বাইট) পর্যন্ত প্রোগ্রাম করার অনুমতি দেয়, যার ফলে পূর্ববর্তী প্রজন্মের SPI প্রোগ্রাম বা ইরেজ অ্যালগরিদমের চেয়ে দ্রুত কার্যকর প্রোগ্রামিং এবং ইরেজ হয়।

সরাসরি ফ্ল্যাশ মেমরি থেকে কোড কার্যকর করাকে প্রায়শই eXecute-in-Place বা XIP বলা হয়। উচ্চ ক্লক হারে FL-S ডিভাইস ব্যবহার করে, QIO বা DDR-QIO কমান্ডের সাথে, নির্দেশাবলী পড়ার স্থানান্তর হার ঐতিহ্যবাহী সমান্তরাল ইন্টারফেস, অ্যাসিঙ্ক্রোনাস, NOR ফ্ল্যাশ মেমরিগুলির সাথে মিলিত হতে পারে বা অতিক্রম করতে পারে যখন সিগন্যাল গণনা নাটকীয়ভাবে হ্রাস করে।

S25FL128S এবং S25FL256S পণ্যগুলি বিভিন্ন এম্বেডেড অ্যাপ্লিকেশনগুলির জন্য প্রয়োজনীয় নমনীয়তা এবং দ্রুত কর্মক্ষমতার সাথে উচ্চ ঘনত্ব সরবরাহ করে। এগুলি কোড শ্যাডোয়িং, XIP, এবং ডেটা স্টোরেজের জন্য আদর্শ।

andnbsp;

তথ্য

andnbsp;

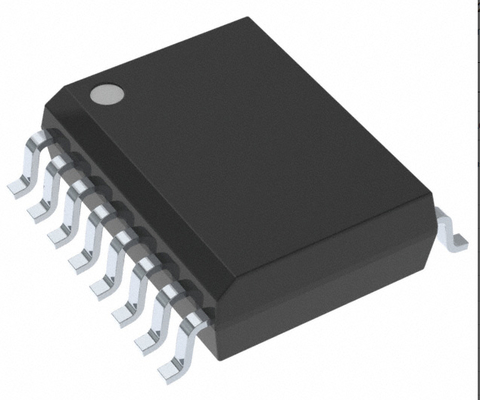

অঙ্কন
