SN74LV541APWR অক্টাল বাফার/লাইন ড্রাইভার থ্রি-স্টেট আউটপুট 5.5V টলারেন্স 12mA ড্রাইভ TSSOP-20 -40°C থেকে +85°C

SN74LV541APWR অক্টাল বাফার/লাইন ড্রাইভার 3-স্টেট আউটপুট 5.5V সহনশীলতা 12mA ড্রাইভ TSSOP-20 -40anddeg;C থেকে +85anddeg;C

andnbsp;

বৈশিষ্ট্য

andbull; 2-V থেকে 5.5-V VCC-এর পরিচালনা

andbull; 5 V-এ 6 ns-এর সর্বোচ্চ tpd

andbull; সাধারণ VOLP (আউটপুট গ্রাউন্ড বাউন্স)< 0.8 V at VCC = 3.3 V, TA = 25anddeg;C

andbull; সাধারণ VOHV (আউটপুট VOH আন্ডারশ্যুট) > 2.3 V at VCC = 3.3 V, TA = 25anddeg;C

andbull; সমস্ত পোর্টে মিশ্র-মোড ভোল্টেজ সমর্থন করে

andbull; Ioff আংশিক-পাওয়ার-ডাউন মোড অপারেশন সমর্থন করে

andbull; ল্যাচ-আপ কর্মক্ষমতা JESD 17 প্রতি 250 mA অতিক্রম করে

andnbsp;

অ্যাপ্লিকেশন

andbull; স্মার্ট গ্রিড

andbull; টিভি

andbull; সেট-টপ-বক্স

andbull; অডিও

andbull; সার্ভার

andbull; নজরদারি ক্যামেরা

andbull; নেটওয়ার্ক সুইচ

andbull; ইনফোটেইনমেন্ট

andnbsp;

বর্ণনা

SN74LV541A ডিভাইসটি 2-V থেকে 5.5-V VCC অপারেশনের জন্য ডিজাইন করা একটি অক্টাল বাফার/ড্রাইভার।

andnbsp;

কার্যকরী বৈশিষ্ট্য

আট-চ্যানেল বাফারিং এবং ড্রাইভিং: আট-চ্যানেল বাফার এবং লাইন ড্রাইভার হিসাবে, এটি একযোগে আটটি চ্যানেলের সংকেত পরিচালনা করতে পারে। এটি সংকেতের ড্রাইভিং ক্ষমতাকে কার্যকরভাবে বাড়িয়ে তুলতে পারে, যা নিশ্চিত করে যে দীর্ঘ-দূরত্বের সংক্রমণ বা একাধিক লোডের সাথে সংযোগ করার সময় সংকেত স্থিতিশীল থাকে। এটি ডেটা বাস ড্রাইভিং এবং অ্যাড্রেস রেজিস্টার বাফারিং-এর মতো পরিস্থিতিতে ব্যাপকভাবে ব্যবহৃত হয়।

ট্রাই-স্টেট আউটপুট: এটির একটি ট্রাই-স্টেট আউটপুট ফাংশন রয়েছে। যখন আউটপুট এনাবল (QEl বা QE) ইনপুট উচ্চ স্তরে থাকে, তখন আটটি আউটপুটই উচ্চ-প্রতিবন্ধকতা অবস্থায় প্রবেশ করবে। এই বৈশিষ্ট্যটি চিপটিকে অন্যান্য সার্কিটের সাথে নমনীয়ভাবে কাজ করতে সক্ষম করে, সংকেত সংঘর্ষ এড়িয়ে চলে, যা বাস শেয়ারিং-এর মতো অ্যাপ্লিকেশনগুলিতে খুবই গুরুত্বপূর্ণ। এনাবল পিনটি নিয়ন্ত্রণ করা যেতে পারে চিপটি বাসে সংকেত আউটপুট করে কিনা তা নির্ধারণ করতে।

প্রশস্ত ভোল্টেজ ইনপুট রেঞ্জ: এটির ইনপুট 5.5y পর্যন্ত ভোল্টেজ গ্রহণ করতে পারে এবং 1.65V থেকে 3.y পর্যন্ত পাওয়ার সাপ্লাই ভোল্টেজ রেঞ্জের মধ্যে অপারেশন সমর্থন করে, এই বৈশিষ্ট্যটি এটিকে বিভিন্ন ভোল্টেজ স্তরের ডিভাইসগুলির সাথে সহজে ইন্টারফেস করতে দেয়। এটি সহজেই 3.3y এবং 5y উভয় লজিক লেভেল সিস্টেমের সাথে মানিয়ে নিতে পারে, যা মিশ্র-ভোল্টেজ সিস্টেমে চিপটির বহুমুখিতা ব্যাপকভাবে উন্নত করে এবং অতিরিক্ত লেভেল রূপান্তর সার্কিটের প্রয়োজনীয়তা হ্রাস করে।

বৈদ্যুতিক কর্মক্ষমতা

হাই-স্পিড সিগন্যাল প্রসেসিং: এটির একটি সংক্ষিপ্ত প্রচার বিলম্ব সময় রয়েছে এবং সাধারণ মানের অধীনে ইনপুট সংকেতের পরিবর্তনে দ্রুত প্রতিক্রিয়া জানাতে পারে, যা উচ্চ-গতির ডেটা ট্রান্সমিশন অর্জন করে। উদাহরণস্বরূপ, কিছু যোগাযোগ সিস্টেমে বা উচ্চ-গতির ডেটা অধিগ্রহণ সরঞ্জামগুলিতে যেগুলির জন্য উচ্চ ডেটা ট্রান্সমিশন হারের প্রয়োজন হয়, এটি নিশ্চিত করতে পারে যে ডেটা সময়মতো এবং নির্ভুলভাবে প্রক্রিয়া করা হয় এবং প্রেরণ করা হয়, সংকেত বিলম্বের কারণে ডেটা ক্ষতি বা সিস্টেমের কর্মক্ষমতা হ্রাস ছাড়াই।

নিম্ন পাওয়ার খরচ ডিজাইন: উচ্চ কর্মক্ষমতা নিশ্চিত করার সময়, এটি কম পাওয়ার সাপ্লাই কারেন্ট খরচ বজায় রাখে, যা পুরো সিস্টেমের বিদ্যুতের ব্যবহার কমাতে সাহায্য করে। এটি ব্যাটারি চালিত ডিভাইস বা কঠোর বিদ্যুতের ব্যবহারের প্রয়োজনীয়তা সহ অ্যাপ্লিকেশন পরিস্থিতিতে (যেমন পোর্টেবল ইলেকট্রনিক ডিভাইস, ইন্টারনেট অফ থিংস নোড ইত্যাদি) বিশেষভাবে গুরুত্বপূর্ণ, কারণ এটি ডিভাইসের ব্যাটারির আয়ু বাড়াতে এবং শক্তি ব্যবহারের দক্ষতা উন্নত করতে পারে।

উচ্চ আউটপুট কারেন্ট ক্ষমতা: এটি বিভিন্ন লোড চালানোর জন্য পর্যাপ্ত আউটপুট কারেন্ট সরবরাহ করতে পারে। এটি হালকা লোড হোক বা অপেক্ষাকৃত ভারী লোড হোক না কেন, এটি স্থিতিশীলভাবে সংকেত আউটপুট করতে পারে, সংযুক্ত ডিভাইসগুলির স্বাভাবিক অপারেশন নিশ্চিত করে এবং বিভিন্ন লোড অবস্থার অধীনে চিপটির প্রয়োগযোগ্যতা বাড়ায়।

শারীরিক বৈশিষ্ট্য

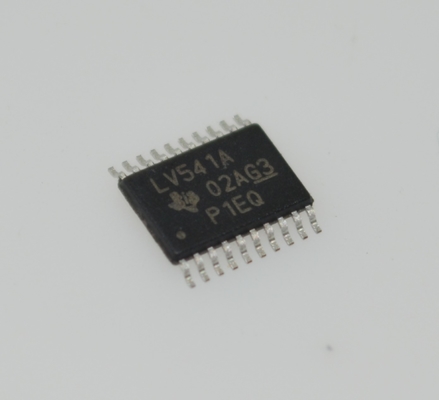

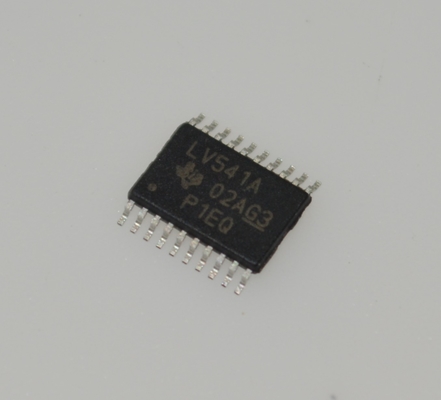

সারফেস মাউন্ট প্যাকেজ: এটি TSSOp - 20 (পাতলা সঙ্কুচিত ছোট আউটলাইন প্যাকেজ - 20 পিন) সারফেস মাউন্ট প্যাকেজ ফর্ম গ্রহণ করে। এই প্যাকেজের ছোট আকার এবং ছোট স্থান দখলের সুবিধা রয়েছে, যা আধুনিক উচ্চ-ঘনত্বের সার্কিট বোর্ডগুলির নকশা প্রয়োজনীয়তার জন্য খুবই উপযুক্ত এবং সীমিত PCB স্থানে আরও কার্যকরী ইন্টিগ্রেশন উপলব্ধি করতে পারে।

অপ্টিমাইজড পিন লেআউট: এটির ইনপুট এবং আউটপুট পিনগুলি প্যাকেজের বিপরীত দিকে বিতরণ করা হয়। এই লেআউট পদ্ধতিটি প্রিন্টেড সার্কিট বোর্ডগুলির (PCBs) নকশা এবং লেআউটের জন্য দারুণ সুবিধা প্রদান করে। যখন প্রকৌশলী PCB তারের কাজ করেন, তখন তারা আরও সহজে সংকেত রুট পরিকল্পনা করতে পারেন, তারের এবং সংকেত হস্তক্ষেপের জটিলতা কমাতে পারেন এবং সার্কিট ডিজাইনের নির্ভরযোগ্যতা এবং স্থিতিশীলতা উন্নত করতে পারেন।

অপারেটিং তাপমাত্রা পরিসীমা: এটি -40'C থেকে 125'C পর্যন্ত বিস্তৃত তাপমাত্রা পরিসরের মধ্যে স্বাভাবিকভাবে কাজ করতে পারে, যা এটিকে বিভিন্ন কঠোর কাজের পরিবেশের সাথে মানিয়ে নিতে সক্ষম করে। উচ্চ-তাপমাত্রার শিল্প পরিবেশে বা নিম্ন-তাপমাত্রার বহিরঙ্গন অ্যাপ্লিকেশন পরিস্থিতিতে। এটি নির্ভরযোগ্যভাবে কাজ করতে পারে, সরঞ্জামগুলির অবিচ্ছিন্ন এবং স্থিতিশীল অপারেশন নিশ্চিত করে।

andnbsp;

তথ্য

andnbsp;

অঙ্কন

andnbsp;
