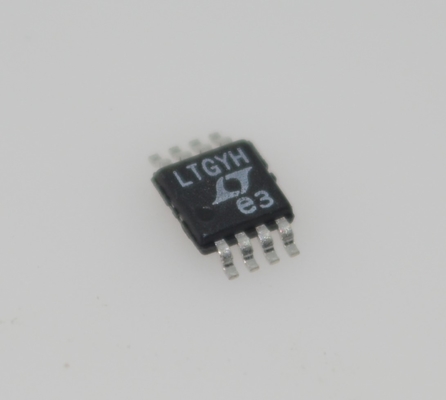

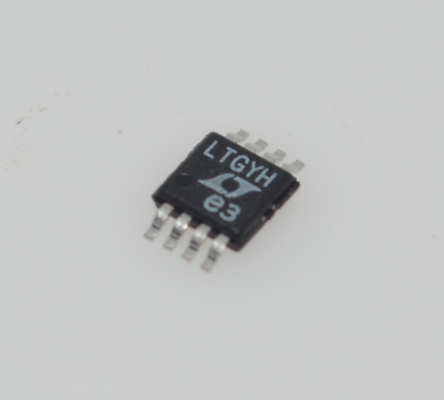

LT6657AHMS8-5 সুনির্দিষ্ট 5V ভোল্টেজ রেফারেন্স অতি-নিম্ন 2ppm/°C ড্রিফ্ট 0.05% প্রাথমিক নির্ভুলতা 10mA আউটপুট প্রশস্ত 2.7V-36V সরবরাহ উচ্চ-শেষ অ্যাপ্লিকেশনগুলির জন্য কম গোলমাল এবং MSOP-8 প্যাকেজ

LT6657AHMS8-5 অতি-নিম্ন ২ পিপিএম/°C ড্রিফ্ট, ০.০৫% প্রাথমিক নির্ভুলতা, ১০mA আউটপুট, প্রশস্ত ২.৭V-৩৬V সরবরাহ, কম নয়েজ এবং উচ্চ-শ্রেণীর অ্যাপ্লিকেশনগুলির জন্য MSOP-8 প্যাকেজ সহ ৫V নির্ভুল ভোল্টেজ রেফারেন্স

বৈশিষ্ট্য

নিম্ন ড্রিফ্ট

   এ গ্রেড: ১.৫ পিপিএম/°C সর্বোচ্চ

   বি গ্রেড: ৩ পিপিএম/°C সর্বোচ্চ

কম নয়েজ:

   ০.৫ পিপিএমP-P (০.১Hz থেকে ১০Hz)

   ০.৮ পিপিএমRMS (১০Hz থেকে ১kHz)

৪০V পর্যন্ত বিস্তৃত সরবরাহ পরিসীমা

সর্বনিম্ন ১০mA সোর্স এবং সিঙ্ক করে

লাইন রেগুলেশন: ০.২ পিপিএম/V

লোড রেগুলেশন: ২µV/mA

বিপরীত সরবরাহ সুরক্ষা

বিপরীত আউটপুট সুরক্ষা

কম পাওয়ার শাটডাউন:<৪µA সর্বোচ্চ

১.২৫V বিকল্পের জন্য ১.৫V সর্বনিম্ন সরবরাহ

তাপীয় সুরক্ষা

শান্ট মোডে কাজ করতে পারে

নেগেটিভ রেফারেন্স হিসাবে কনফিগারযোগ্য

উপলব্ধ আউটপুট ভোল্টেজ বিকল্প: ১.২৫V, ২.৫V, ৩V, ৪.০৯৬V, ৫V

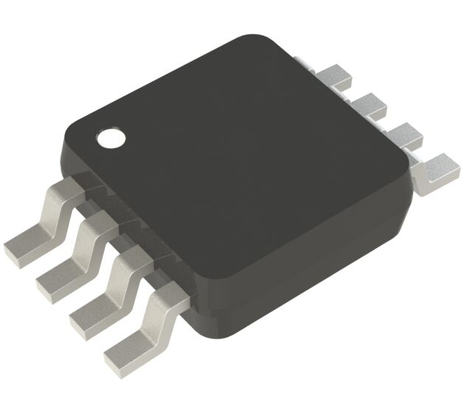

MSOP-8 প্যাকেজ

অ্যাপ্লিকেশন

উচ্চ তাপমাত্রা শিল্প

উচ্চ রেজোলিউশন ডেটা অধিগ্রহণ সিস্টেম

যন্ত্রপাতি এবং প্রক্রিয়া নিয়ন্ত্রণ

স্বয়ংচালিত নিয়ন্ত্রণ এবং পর্যবেক্ষণ

চিকিৎসা সরঞ্জাম

শান্ট এবং নেগেটিভ ভোল্টেজ রেফারেন্স

বর্ণনা

LT®6657 একটি নির্ভুল ভোল্টেজ রেফারেন্স যা শক্তিশালী অপারেটিং বৈশিষ্ট্যগুলিকে অত্যন্ত কম ড্রিফ্ট এবং কম নয়েজের সাথে একত্রিত করে। উন্নত বক্রতা ক্ষতিপূরণের সাথে, এই ব্যান্ডগ্যাপ রেফারেন্স ১.৫ পিপিএম/°C ড্রিফ্ট অর্জন করে যা পূর্বাভাসযোগ্য তাপমাত্রা আচরণ এবং ০.১% প্রাথমিক ভোল্টেজ নির্ভুলতা প্রদান করে। এটি ০.৫ পিপিএমP-P নয়েজ এবং খুব কম তাপমাত্রা সাইক্লিং হিস্টেরেসিসও সরবরাহ করে।

LT6657 একটি কম ড্রপআউট রেফারেন্স যা আউটপুট ভোল্টেজের উপরে মাত্র ৫০mV থেকে শুরু করে ৪০V পর্যন্ত সরবরাহ করা যেতে পারে। বাফার করা আউটপুট কম আউটপুট ইম্পিডেন্স এবং সুনির্দিষ্ট লোড রেগুলেশনের সাথে ±১০mA আউটপুট ড্রাইভ সমর্থন করে। উচ্চ সিঙ্ক কারেন্ট ক্ষমতা একটি নেগেটিভ ভোল্টেজ রেফারেন্স হিসাবে ইতিবাচক রেফারেন্সের মতোই নির্ভুলতার সাথে কাজ করার অনুমতি দেয়। এই অংশটি বিপরীত ব্যাটারি অবস্থার অধীনে নিরাপদ এবং আউটপুট শর্ট-সার্কিট হলে কারেন্ট সুরক্ষা এবং ওভারলোড অবস্থার জন্য তাপীয় শাটডাউন অন্তর্ভুক্ত করে। দ্রুত চালু করার সুবিধা সহ পাওয়ার হ্রাস করার জন্য একটি শাটডাউন অন্তর্ভুক্ত করা হয়েছে।

LT6657 -৪০°C থেকে ১২৫°C তাপমাত্রা পরিসরে সম্পূর্ণরূপে নির্দিষ্ট করা হয়েছে। এটি ৮-লিড MSOP প্যাকেজে উপলব্ধ।

তথ্য

অঙ্কন

পরামর্শ দেয় যে ১০ সেকেন্ডের আউটপুট ভোল্টেজ পরিমাপের একটি সিরিজে, কমপক্ষে অর্ধেকের বেশি পর্যবেক্ষণে এই সংখ্যার চেয়ে কম পিক-টু-পিক মান থাকা উচিত। উদাহরণস্বরূপ, LT6657-2.5 কমপক্ষে ৫০% ১০ সেকেন্ডের পর্যবেক্ষণে ০.৫ পিপিএমP-P এর কম পরিমাপ করে। উপরে উল্লিখিত হিসাবে, নয়েজের পরিসংখ্যানগত বিতরণ এমন যে দীর্ঘ সময়ের জন্য পর্যবেক্ষণ করা হলে, নয়েজের কারণে আউটপুট ভোল্টেজের শীর্ষ ত্রুটি একটি ছোট ব্যবধানে যা দেখা যায় তার চেয়ে অনেক বড় হতে পারে। নয়েজের কারণে সম্ভাব্য সর্বাধিক ত্রুটি প্রায়শই RMS মান ব্যবহার করে অনুমান করা হয়, যা একটি আনুমানিক ক্রেস্ট ফ্যাক্টর দ্বারা গুণিত হয়, যা ৬ থেকে ৮.৪ এর মধ্যে বলে ধরে নেওয়া হয়। এই সম্ভাব্য সর্বাধিক মান শুধুমাত্র তখনই পর্যবেক্ষণ করা হবে যদি আউটপুট ভোল্টেজ খুব দীর্ঘ সময়ের জন্য পরিমাপ করা হয়। অতএব, সাধারণ পদ্ধতির পাশাপাশি, LT6657-এর জন্য নয়েজ পরিমাপের আরও একটি পুঙ্খানুপুঙ্খ পদ্ধতি ব্যবহার করা হয়েছে (লিনিয়ার টেকনোলজির AN124-এ বিস্তারিতভাবে বর্ণিত) যা ফলাফল থেকে আরও তথ্য পেতে দেয়। বিশেষ করে, এই পদ্ধতিটি উল্লেখযোগ্যভাবে বেশি সময়ের জন্য নয়েজকে চিহ্নিত করে, যার ফলে কম ফ্রিকোয়েন্সি নয়েজের আরও সম্পূর্ণ বর্ণনা পাওয়া যায়। রেফারেন্স নয়েজটি ADC/DVM সিস্টেমের সাথে চিত্র ১৫-এ দেখানো সার্কিটের আউটপুটে পরিমাপ করা হয়। ১০ সেকেন্ডের জন্য পিক-টু-পিক ভোল্টেজ গণনা করা হয়
