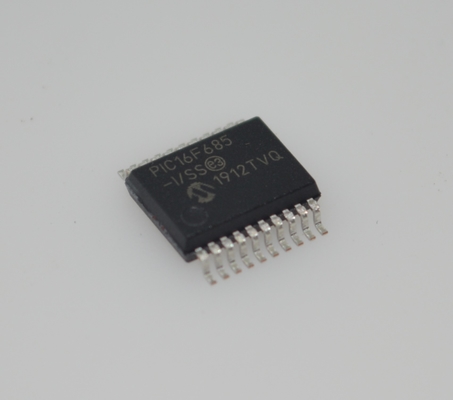

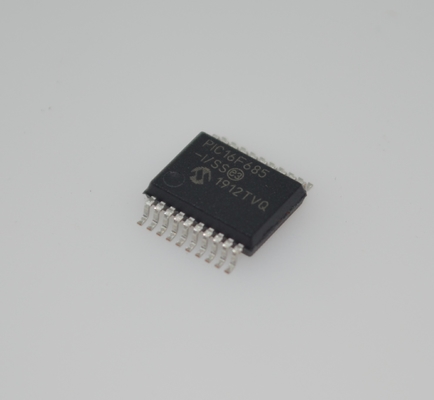

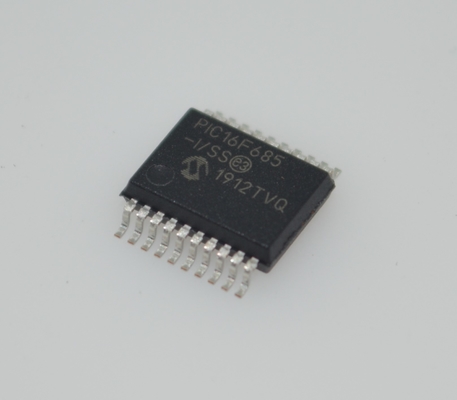

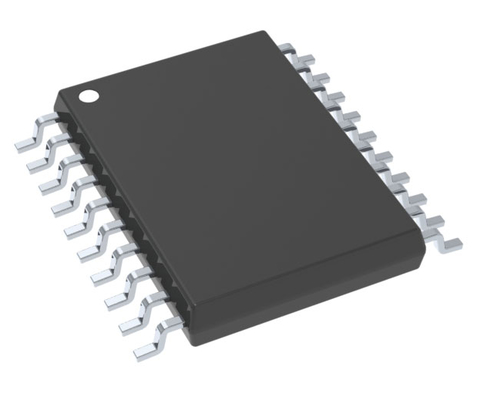

PIC16F685-I/SS 8-বিট ফ্ল্যাশ MCU 20MHz গতি 3.5KB মেমরি 256B EEPROM 12x10-বিট ADC 25 I/O পিন বিস্তৃত 2.0-5.5V রেঞ্জ শিল্প -40°C থেকে +85°C SSOP-20 প্যাকেজ এম্বেডেড নিয়ন্ত্রণের জন্য

PIC16F685-I/SS 8-বিট ফ্ল্যাশ এমসিইউ 20MHz গতি 3.5KB মেমরি 256B EEPROM 12x10-বিট এডিসি 25 I/O পিন বিস্তৃত 2.0-5.5V পরিসীমা শিল্প -40 °C থেকে +85 °C SSOP-20 প্যাকেজ এমবেডেড কন্ট্রোলের জন্য

হাই-পারফরম্যান্স RiSC CPU

শেখার জন্য মাত্র ৩৫ টি নির্দেশনা:

- সব একক চক্র নির্দেশাবলী শাখা ছাড়া

অপারেটিং স্পিডঃ
ডিসি-২০ মেগাহার্টজ ওসিলেটর/ঘড়ির ইনপুট

-ডিসি-২০০ এনএস নির্দেশনা চক্র

বিচ্ছিন্ন করার ক্ষমতা

৮ স্তরের গভীর হার্ডওয়্যার স্ট্যাক

প্রত্যক্ষ, অপ্রত্যক্ষ এবং আপেক্ষিক ঠিকানা মোড

মাইক্রোকন্ট্রোলারের বিশেষ বৈশিষ্ট্য

সঠিক অভ্যন্তরীণ দোলকঃ

কারখানার ক্যালিব্রেটেড + 1%

সফটওয়্যার নির্বাচনযোগ্য ফ্রিকোয়েন্সি রেঞ্জ ৮ মেগাহার্টজ থেকে ৩২ কিলোহার্টজ
সফটওয়্যার টিউনযোগ্য

দুই গতির স্টার্ট-আপ মোড

সমালোচনামূলক অ্যাপ্লিকেশনের জন্য ক্রিস্টাল ব্যর্থতা সনাক্তকরণ

শক্তি সঞ্চয় করার জন্য অপারেশন চলাকালীন ঘড়ি মোড স্যুইচিং

শক্তি সঞ্চয়কারী স্লিপ মোড

বিস্তৃত অপারেটিং ভোল্টেজ পরিসীমা (2.0V-5.5V)

শিল্প এবং বর্ধিত তাপমাত্রা পরিসীমা

পাওয়ার-অন রিসেট (POR)

পাওয়ার-আপ টাইমার (পিডব্লিউআরটিই) এবং ওসিলেটর স্টার্ট-আপ টাইমার (ওএসটি)

সফটওয়্যার কন্ট্রোল অপশন সহ ব্রাউন-আউট রিসেট (বিওআর)

অন-চিপ ওসিলেটর সহ উন্নত লো-কুরেন্ট ওয়াচডগ টাইমার (ডব্লিউডিটি) (সফটওয়্যার সক্ষম সহ সম্পূর্ণ প্রেস্কেলারের সাথে নামমাত্র 268 সেকেন্ডের জন্য সফ্টওয়্যার নির্বাচনযোগ্য)

মাল্টিপ্লেক্সড মাস্টার ক্লিয়ার/ইনপুট পিন

প্রোগ্রামযোগ্য কোড সুরক্ষা

হাই এন্ডুরেন্স ফ্ল্যাশ/EEPROM সেল:

100,000 লিখুন ফ্ল্যাশ সহনশীলতা

1,000,000 EEPROM লিখুন ধৈর্য

ফ্ল্যাশ/ডেটা EEPROM সংরক্ষণঃ>40 বছর

উন্নত ইউএসএআরটি মডিউলঃ

RS-485, RS-232 এবং LIN 2 সমর্থন করে।0

অটো-বাউড সনাক্তকরণ

স্টার্ট বিটে স্বয়ংক্রিয় জাগরণ

নিম্ন-শক্তি বৈশিষ্ট্য
স্ট্যান্ডবাই বর্তমানঃ

50 nA @ 2.0V, সাধারণ

অপারেটিং বর্তমানঃ

11 μA @ 32 kHz, 2.0V, সাধারণ

220 μA @ 4 MHz, 2.0V, সাধারণ

ওয়াচডগ টাইমার বর্তমানঃ

-<১ μA @ ২.০ ভোল্ট, সাধারণ

পেরিফেরিয়াল বৈশিষ্ট্য

17 1/0 পিন এবং 1 ইনপুট শুধুমাত্র পিনঃ

সরাসরি এলইডি ড্রাইভের জন্য উচ্চ বর্তমান উত্স/সিঙ্ক

বিচ্ছিন্নতা-পরিবর্তন পিন

স্বতন্ত্রভাবে প্রোগ্রামযোগ্য দুর্বল টান-আপ

আল্ট্রা লো-পাওয়ার ওয়েইক-আপ (ULPWU)

অ্যানালগ তুলনামূলক মডিউলঃ

দুটি এনালগ তুলনাকারী

প্রোগ্রামযোগ্য অন-চিপ ভোল্টেজ রেফারেন্স (CVREF) মডিউল (VDD এর %)

তুলনাকারী ইনপুট এবং আউটপুট বাহ্যিকভাবে অ্যাক্সেসযোগ্য
এসআর ল্যাচ মোড
টাইমার ১ গেট সিঙ্ক লচ
স্থায়ী ০.৬ ভোল্ট ভিআরইএফ

এ/ডি কনভার্টার:
১০-বিট রেজোলিউশন এবং ১২টি চ্যানেল

টাইমার০: ৮ বিট টাইমার/কন্টার ৮ বিট প্রোগ্রামেবল প্রিস্কেলারের সাথে

বর্ধিত টাইমার১ঃ

প্রিস্কেলার সহ ১৬-বিট টাইমার/কাউন্টার

বাহ্যিক টাইমার1 গেট (গণনা সক্ষম)

lNTOSC মোড নির্বাচিত হলে টাইমার 1 দোলক হিসাবে LP মোডে OSC1 এবং OSC2 ব্যবহারের বিকল্প
টাইমার২ঃ৮-বিট টাইমার/কন্টার ৮-বিট পিরিয়ড রেজিস্টার, প্রিস্কেলার এবং পোস্টস্কেলারের সাথে

উন্নত ক্যাপচার, তুলনা, পিডব্লিউএম+ মডিউলঃ

১৬-বিট ক্যাপচার, সর্বোচ্চ রেজোলিউশন ১২.৫ এনএস

তুলনা করুন, সর্বোচ্চ রেজোলিউশন 200 ns

১০-বিট পিডব্লিউএম ১,২ অথবা ৪টি আউটপুট চ্যানেল সহ,প্রোগ্রামযোগ্য "মৃত সময়", সর্বোচ্চ ফ্রিকোয়েন্সি ২০ কেএইচজেড
PWM আউটপুট স্টিয়ারিং কন্ট্রোল

সিঙ্ক্রোনাস সিরিয়াল পোর্ট (এসএসপি):

SPl মোড (মাস্টার এবং স্লেভ)

তথ্য

অঙ্কন
