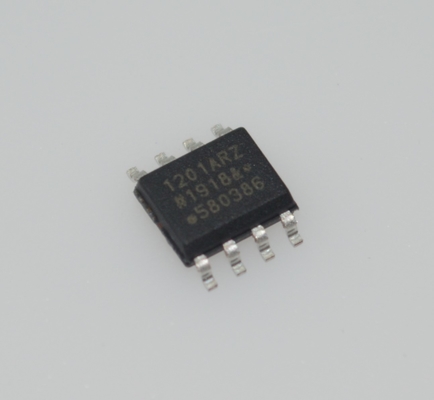

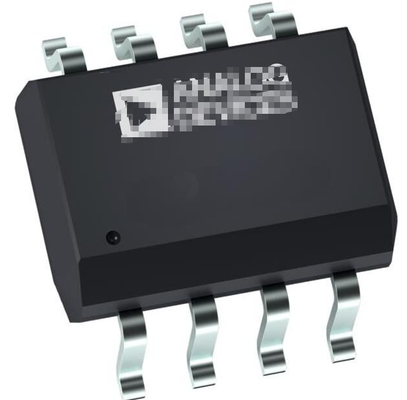

ADUM1201ARZ 2-চ্যানেল ডিজিটাল আইসোলেটর, 2.5kV আইসোলেশন সহ, উচ্চ-গতি 150Mbps, কম পাওয়ার, বিস্তৃত তাপমাত্রা (-40°C থেকে +105°C), 15kV/μs CMTI, 3V-5.5V সাপ্লাই, RoHS অনুবর্তী

ADUM1201ARZ 2-চ্যানেল ডিজিটাল আইসোলেটর 2.5kV আইসোলেশন হাই-স্পিড 150Mbps কম পাওয়ার ওয়াইড টেম্প (-40anddeg;C থেকে +105anddeg;C) 15kV/andmu;s CMTI 3V-5.5V সাপ্লাই RoHS সম্মত

andnbsp;

বৈশিষ্ট্য

সংকীর্ণ শরীর, RoHS-সঙ্গতিপূর্ণ, SOIC 8-লিড প্যাকেজ কম পাওয়ার অপারেশন

andnbsp; 5 ভি অপারেশন

andnbsp; andnbsp; চ্যানেল প্রতি 1.1 mA সর্বোচ্চ 0 Mbps থেকে 2 Mbps

andnbsp; andnbsp; 10 Mbps এ সর্বোচ্চ চ্যানেল প্রতি 3.7 mA

andnbsp; andnbsp; 8.2 mA প্রতি চ্যানেল সর্বোচ্চ 25 Mbps

andnbsp; 3 ভি অপারেশন

andnbsp; andnbsp; চ্যানেল প্রতি 0.8 mA সর্বোচ্চ 0 Mbps থেকে 2 Mbps

andnbsp; andnbsp; 2.2 mA প্রতি চ্যানেল সর্বোচ্চ 10 Mbps

andnbsp; andnbsp; 4.8 mA প্রতি চ্যানেল সর্বোচ্চ 25 Mbps

দ্বিমুখী যোগাযোগ

3 V/5 V স্তরের অনুবাদ

উচ্চ তাপমাত্রা অপারেশন: 125anddeg;C

উচ্চ ডেটা রেট: dc থেকে 25 Mbps (NRZ)

সুনির্দিষ্ট সময়ের বৈশিষ্ট্য

andnbsp; 3 এনএস সর্বোচ্চ নাড়ি প্রস্থ বিকৃতি

andnbsp; 3 এনএস সর্বোচ্চ চ্যানেল থেকে চ্যানেলের মিল

উচ্চ সাধারণ-মোড ক্ষণস্থায়ী অনাক্রম্যতা: andgt;25 kV/andmu;s

নিরাপত্তা এবং নিয়ন্ত্রক অনুমোদন

andnbsp; ইউএল স্বীকৃতি

andnbsp; andnbsp; UL 1577 প্রতি 1 মিনিটের জন্য 2500 V rms

andnbsp; CSA উপাদান গ্রহণ বিজ্ঞপ্তি 5A

andnbsp; ভিডিই সার্টিফিকেট অফ কনফার্মিটি

andnbsp; andnbsp; DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12

andnbsp; andnbsp; VIORM = 560 V শিখর

স্বয়ংচালিত অ্যাপ্লিকেশনের জন্য যোগ্য

andnbsp;

আবেদন

আকার-সমালোচনামূলক মাল্টিচ্যানেল বিচ্ছিন্নতা

SPI ইন্টারফেস/ডেটা কনভার্টার আইসোলেশন

RS-232/RS-422/RS-485 ট্রান্সসিভার আইসোলেশন

ডিজিটাল ফিল্ড বাস বিচ্ছিন্নতা

হাইব্রিড বৈদ্যুতিক যানবাহন, ব্যাটারি মনিটর, এবং মোটর ড্রাইভ

andnbsp;

সাধারণ বর্ণনা

ADuM1200/ADuM12011 হল অ্যানালগ ডিভাইস, Inc., iCouplerandreg-এর উপর ভিত্তি করে ডুয়াল-চ্যানেল ডিজিটাল আইসোলেটর; প্রযুক্তি উচ্চ গতির CMOS এবং মনোলিথিক ট্রান্সফরমার প্রযুক্তির সংমিশ্রণে, এই বিচ্ছিন্নতা উপাদানগুলি বিকল্পগুলির থেকে উচ্চতর অসামান্য কর্মক্ষমতা বৈশিষ্ট্য প্রদান করে, যেমন অপটোকপলার।

LEDs এবং photodiodes এর ব্যবহার এড়ানোর মাধ্যমে, iCoupler ডিভাইসগুলি সাধারণত অপটো কাপলারের সাথে যুক্ত ডিজাইনের অসুবিধা দূর করে।

সাধারণ আইকপলার ডিজিটাল ইন্টারফেস এবং স্থিতিশীল কর্মক্ষমতা বৈশিষ্ট্যগুলির সাথে অনিশ্চিত বর্তমান স্থানান্তর অনুপাত, ননলাইনার ট্রান্সফার ফাংশন এবং তাপমাত্রা এবং আজীবন প্রভাব সম্পর্কিত সাধারণ অপ্টোকপলার উদ্বেগগুলি দূর করা হয়। এই iCoupler পণ্যগুলির সাথে বহিরাগত ড্রাইভার এবং অন্যান্য বিচ্ছিন্ন উপাদানগুলির প্রয়োজনীয়তা দূর করা হয়। তদ্ব্যতীত, iCoupler ডিভাইসগুলি তুলনামূলক সিগন্যাল ডেটা হারে অপ্টোকপলারের শক্তির এক-দশমাংশ থেকে এক-ষষ্ঠাংশ ব্যবহার করে।

ADuM1200/ADuM1201 আইসোলেটরগুলি বিভিন্ন চ্যানেল কনফিগারেশন এবং ডেটা রেটগুলিতে দুটি স্বাধীন বিচ্ছিন্নতা চ্যানেল সরবরাহ করে (অর্ডারিং গাইড দেখুন)। উভয় ডিভাইসই 2.7 V থেকে 5.5 V পর্যন্ত উভয় দিকে সরবরাহ ভোল্টেজের সাথে কাজ করে, নিম্ন ভোল্টেজ সিস্টেমের সাথে সামঞ্জস্য প্রদানের পাশাপাশি বিচ্ছিন্নতা বাধা জুড়ে একটি ভোল্টেজ অনুবাদ কার্যকারিতা সক্ষম করে। উপরন্তু, ADuM1200/ADuM1201 কম পালস প্রস্থের বিকৃতি প্রদান করে (andlt; CR গ্রেডের জন্য 3 ns) এবং টাইট চ্যানেল টু-চ্যানেল ম্যাচিং (andlt; CR গ্রেডের জন্য 3 ns)। অন্যান্য অপটোকপলার বিকল্পগুলির থেকে ভিন্ন, ADuM1200/ADuM1201 আইসোলেটরগুলির একটি পেটেন্ট রিফ্রেশ বৈশিষ্ট্য রয়েছে যা ইনপুট লজিক ট্রানজিশনের অনুপস্থিতিতে এবং পাওয়ার আপ/পাওয়ার-ডাউন অবস্থার সময় dc সঠিকতা নিশ্চিত করে।

ADuM1200W এবং ADuM1201W হল 125anddeg;C অপারেশনের জন্য যোগ্য স্বয়ংচালিত গ্রেড সংস্করণ। আরও তথ্যের জন্য স্বয়ংচালিত পণ্য বিভাগ দেখুন।

andnbsp;

তথ্য

andnbsp;

অঙ্কন
