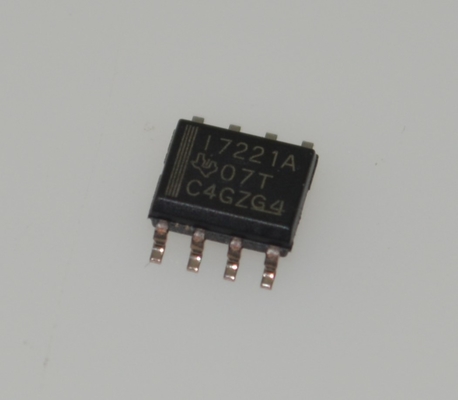

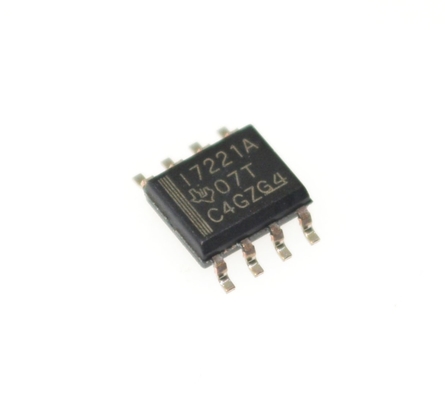

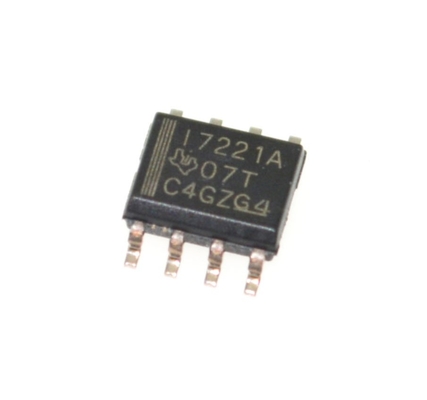

ISO7221ADR ডিজিটাল আইসোলেটর 1-চ্যানেল 150Mbps উচ্চ গতির 3kVrms বিচ্ছিন্নতা 3.1ns বিলম্ব 2.7-5.5V প্রশস্ত ভোল্টেজ -40 °C থেকে +125 °C SOIC-8 প্যাকেজ

ISO7221ADR ডিজিটাল আইসোলেটর ১-চ্যানেল ১৫০এমবিপিএস হাই-স্পিড ৩kVrms আইসোলেশন ৩.১ns ডিলে ২.৭-৫.৫V ওয়াইড ভোল্টেজ -৪০anddeg;C থেকে +১২৫anddeg;C SOIC-8 প্যাকেজ

andnbsp;

বৈশিষ্ট্য

andbull; ১, ৫, ২৫, এবং ১৫০এমবিপিএস সিগন্যালিং রেট অপশন

andnbsp; andndash; কম চ্যানেল-টু-চ্যানেল আউটপুট স্কিউ; ১ns ম্যাক্স

andnbsp; andndash; কম পালস-উইডথ ডিস্টরশন (PWD); ১ns ম্যাক্স

andnbsp; andndash; কম জিটার কন্টেন্ট; ১ns টাইপিক্যাল ১৫০এমবিপিএস-এ

andbull; ৫০kV/andmu;s সাধারণ ট্রানজিয়েন্ট ইমিউনিটি

andbull; ২.৮V (সি-গ্রেড), ৩.৩V, অথবা ৫V সাপ্লাইগুলির সাথে কাজ করে

andbull; ৪kV ESD সুরক্ষা

andbull; উচ্চ ইলেক্ট্রোম্যাগনেটিক ইমিউনিটি

andbull;andndash;৪০anddeg;C থেকে +১২৫anddeg;C অপারেটিং রেঞ্জ

andbull; রেটেড ভোল্টেজে সাধারণ ২৮-বছরের জীবনকাল (আইসোলেশন লাইফটাইম প্রজেকশন দেখুন)

andbull; নিরাপত্তা সম্পর্কিত সার্টিফিকেশন:

andnbsp; andndash; DIN EN IEC 60747-17 (VDE 0884-17)

andnbsp; andndash; UL 1577 উপাদান স্বীকৃতি প্রোগ্রাম

andnbsp; andndash; IEC 62368-1, IEC 61010-1, IEC 60601-1 এবং GB 4943.1 সার্টিফিকেশন

andnbsp;

অ্যাপ্লিকেশন

andbull; ফ্যাক্টরি অটোমেশন

andnbsp;andndash; Modbus

andnbsp;andndash; Profibusandtrade;

andnbsp;andndash; DeviceNetandtrade; ডেটা বাস

andbull; কম্পিউটার পেরিফেরাল ইন্টারফেস

andbull; সার্ভো কন্ট্রোল ইন্টারফেস

andbull; ডেটা অ্যাকুইজিশন

andnbsp;

বর্ণনা

ISO7220x এবং ISO7221x পরিবারের ডিভাইসগুলি ডুয়াল চ্যানেল ডিজিটাল আইসোলেটর। PCB লেআউট সহজ করার জন্য, চ্যানেলগুলি ISO7220x-এ একই দিকে এবং ISO7221x-এ বিপরীত দিকে ориенти করা হয়। এই ডিভাইসগুলিতে একটি লজিক ইনপুট এবং আউটপুট বাফার রয়েছে যা TI-এর সিলিকন-ডাইঅক্সাইড (SiO2) আইসোলেশন ব্যারিয়ার দ্বারা পৃথক করা হয়েছে, যা VDE প্রতি 4000VPK পর্যন্ত গ্যালভানিক আইসোলেশন প্রদান করে। বিচ্ছিন্ন পাওয়ার সাপ্লাইগুলির সাথে ব্যবহার করা হলে, এই ডিভাইসগুলি উচ্চ ভোল্টেজ ব্লক করে এবং গ্রাউন্ডকে আলাদা করে, সেইসাথে ডেটা বাস বা অন্যান্য সার্কিটের শব্দ কারেন্টগুলিকে স্থানীয় গ্রাউন্ডে প্রবেশ করা এবং সংবেদনশীল সার্কিট্রিতে হস্তক্ষেপ বা ক্ষতি করা থেকে বাধা দেয়।

একটি বাইনারি ইনপুট সংকেত কন্ডিশন করা হয়, একটি ব্যালেন্সড সিগন্যালে অনুবাদ করা হয়, তারপর আইসোলেশন ব্যারিয়ার দ্বারা পৃথক করা হয়। আইসোলেশন ব্যারিয়ারের জুড়ে, একটি ডিফারেনশিয়াল কমপারেটর লজিক ট্রানজিশন তথ্য গ্রহণ করে, তারপর একটি ফ্লিপ-ফ্লপ সেট বা রিসেট করে এবং সেই অনুযায়ী আউটপুট সার্কিট সেট করে। আউটপুটের সঠিক ডিসি লেভেল যাচাই করার জন্য ব্যারিয়ারের জুড়ে একটি পর্যায়ক্রমিক আপডেট পালস পাঠানো হয়। যদি এই ডিসি-রিফ্রেশ পালস প্রতি 4andmu;s-এ না পাওয়া যায়, তাহলে ইনপুটটিকে আনপাওয়ার্ড বা সক্রিয়ভাবে চালিত হচ্ছে না বলে ধরে নেওয়া হয় এবং ফেইলসেফ সার্কিট আউটপুটটিকে একটি লজিক হাই স্টেটে নিয়ে যায়।

ফলাফলস্বরূপ সময় ধ্রুবকগুলি 0Mbps (DC) থেকে 150Mbps পর্যন্ত উপলব্ধ সিগন্যালিং রেট সহ দ্রুত অপারেশন প্রদান করে (একটি লাইনের সিগন্যালিং রেট হল প্রতি সেকেন্ডে তৈরি করা ভোল্টেজ ট্রানজিশনের সংখ্যা যা bps এককে প্রকাশ করা হয়)। A-অপশন, B-অপশন এবং C-অপশন ডিভাইসগুলির TTL ইনপুট থ্রেশহোল্ড রয়েছে এবং ইনপুটে একটি নয়েজ ফিল্টার রয়েছে যা ট্রানজিয়েন্ট পালসগুলিকে ডিভাইসের আউটপুটে যেতে বাধা দেয়। M-অপশন ডিভাইসগুলির CMOS VCC/2 ইনপুট থ্রেশহোল্ড রয়েছে এবং এতে ইনপুট নয়েজ ফিল্টার এবং অতিরিক্ত প্রচার বিলম্ব নেই।

ISO7220x এবং ISO7221x পরিবারের ডিভাইসগুলির জন্য 2.8V (C-গ্রেড), 3.3V, 5V, বা যেকোনো সংমিশ্রণে দুটি সরবরাহ ভোল্টেজের প্রয়োজন। সমস্ত ইনপুট 2.8V বা 3.3V সরবরাহ থেকে সরবরাহ করা হলে 5V সহনশীল এবং সমস্ত আউটপুট 4mA CMOS।

ISO7220x এবং ISO7221x পরিবারের ডিভাইসগুলি andndash;40anddeg;C থেকে +125anddeg;C পর্যন্ত পরিবেষ্টিত তাপমাত্রা পরিসরে অপারেশনের জন্য চিহ্নিত করা হয়েছে।

andnbsp;

তথ্য

andnbsp;

অঙ্কন
