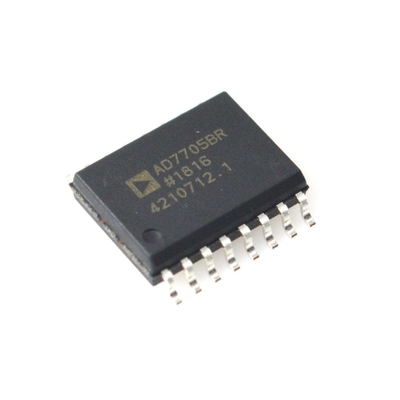

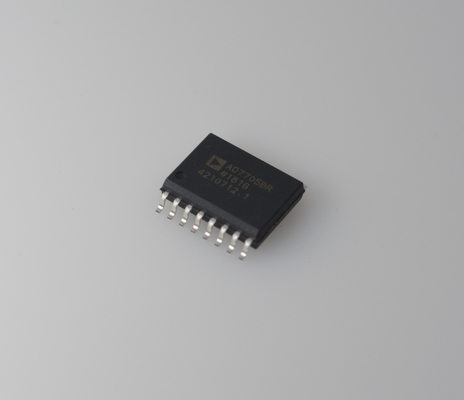

AD7705BRZ ADC 16-বিট নির্ভুলতা কম শব্দ 3V/5V অপারেশন অন-চিপ ফিল্টার SPI ইন্টারফেস কম পাওয়ার -40°C থেকে +85°C শিল্প গ্রেড

AD7705BRZ ADC 16-বিট নির্ভুলতা কম নয়েজ 3V/5V অপারেশন অন-চিপ ফিল্টার SPI ইন্টারফেস কম পাওয়ার -40anddeg;C থেকে +85anddeg;C ইন্ডাস্ট্রিয়াল-গ্রেড

andnbsp;

বৈশিষ্ট্য

AD7705: 2টি সম্পূর্ণ ডিফারেনশিয়াল ইনপুট চ্যানেল ADC

AD7706: 3টি সিউডো ডিফারেনশিয়াল ইনপুট চ্যানেল ADC

andnbsp; 16 বিট কোন মিসিং কোড নেই

andnbsp; 0.003% অ-রৈখিকতা

প্রোগ্রামেবল লাভ ফ্রন্ট এন্ড: 1 থেকে 128 পর্যন্ত লাভ 3-তারের সিরিয়াল ইন্টারফেস

andnbsp; SPIandreg;-, QSPIandtrade;-, MICROWIREandtrade;-, এবং DSP-কম্প্যাটিবল

andnbsp; এবংnbsp; SCLK-এ শ্মিট-ট্রিগার ইনপুট

অ্যানালগ ইনপুট বাফার করার ক্ষমতা

2.7 V থেকে 3.3 V বা 4.75 V থেকে 5.25 V অপারেশন

পাওয়ার ডিসিপেশন 1 mW সর্বোচ্চ @ 3 V

স্ট্যান্ডবাই কারেন্ট 8 এবংmu;A সর্বোচ্চ

16-পিন PDIP, 16-পিন SOIC, এবং 16-পিন TSSOP প্যাকেজ

andnbsp;

সাধারণ বিবরণ

AD7705/AD7706 কম ফ্রিকোয়েন্সি পরিমাপ অ্যাপ্লিকেশনের জন্য সম্পূর্ণ অ্যানালগ ফ্রন্ট এন্ড। এই 2-/3-চ্যানেল ডিভাইসগুলি সরাসরি একটি ট্রান্সডুসার থেকে কম স্তরের ইনপুট সংকেত গ্রহণ করতে পারে এবং সিরিয়াল ডিজিটাল আউটপুট তৈরি করতে পারে। ডিভাইসগুলি 16 বিট পর্যন্ত কোন মিসিং কোড পারফরম্যান্স উপলব্ধি করতে একটি এবংSigma;-এবংDelta; রূপান্তর কৌশল ব্যবহার করে। নির্বাচিত ইনপুট সংকেত একটি মালিকানাধীন, প্রোগ্রামযোগ্য-লাভ ফ্রন্ট এন্ডে প্রয়োগ করা হয় যা একটি অ্যানালগ মডুলেটরের চারপাশে তৈরি করা হয়েছে। মডুলেটর আউটপুট একটি অন চিপ ডিজিটাল ফিল্টার দ্বারা প্রক্রিয়া করা হয়। এই ডিজিটাল ফিল্টারের প্রথম খাঁজটি একটি অন-চিপ কন্ট্রোল রেজিস্টারের মাধ্যমে প্রোগ্রাম করা যেতে পারে, যা ফিল্টার কাটঅফ এবং আউটপুট আপডেটের হার সমন্বয় করার অনুমতি দেয়।

AD7705/AD7706 ডিভাইসগুলি একটি একক 2.7 V থেকে 3.3 V বা 4.75 V থেকে 5.25 V সরবরাহ থেকে কাজ করে। AD7705-এ দুটি সম্পূর্ণ ডিফারেনশিয়াল অ্যানালগ ইনপুট চ্যানেল রয়েছে; AD7706-এ তিনটি সিউডো ডিফারেনশিয়াল ইনপুট চ্যানেল রয়েছে।

উভয় ডিভাইসেই একটি ডিফারেনশিয়াল রেফারেন্স ইনপুট রয়েছে। 0 mV থেকে 20 mV থেকে 0 V থেকে 2.5 V পর্যন্ত ইনপুট সিগন্যাল রেঞ্জ উভয় ডিভাইসেই অন্তর্ভুক্ত করা যেতে পারে যখন 5 V এর VDD এবং 2.5 V এর রেফারেন্সের সাথে কাজ করে। এগুলি এবংplusmn;20 mV থেকে এবংplusmn;2.5 V পর্যন্ত বাইপোলার ইনপুট সিগন্যাল রেঞ্জগুলিও পরিচালনা করতে পারে, যা AD7705-এ AIN(এবংminus;) ইনপুট এবং AD7706-এ COMMON ইনপুটের সাথে উল্লেখ করা হয়েছে।

AD7705/AD7706 ডিভাইস, 3 V সরবরাহ এবং 1.225 V রেফারেন্স সহ, 0 mV থেকে 10 mV থেকে 0 V থেকে 1.225 V পর্যন্ত ইউনিপোলার ইনপুট সিগন্যাল রেঞ্জ পরিচালনা করতে পারে। ডিভাইসগুলি এবংplusmn;10 mV থেকে এবংplusmn;1.225 V পর্যন্ত বাইপোলার ইনপুট রেঞ্জ গ্রহণ করতে পারে। অতএব, AD7705/AD7706 ডিভাইসগুলি একটি 2-চ্যানেল বা 3-চ্যানেল সিস্টেমের জন্য সমস্ত সংকেত কন্ডিশনিং এবং রূপান্তর করে।

AD7705/AD7706 স্মার্ট, মাইক্রোকন্ট্রোলার, বা DSP-ভিত্তিক সিস্টেমে ব্যবহারের জন্য আদর্শ। ডিভাইসগুলিতে একটি সিরিয়াল ইন্টারফেস রয়েছে যা 3-তারের অপারেশনের জন্য কনফিগার করা যেতে পারে। লাভ সেটিংস, সিগন্যাল পোলারিটি এবং আপডেটের হার নির্বাচন ইনপুট সিরিয়াল পোর্ট ব্যবহার করে সফ্টওয়্যারে কনফিগার করা যেতে পারে। অংশটিতে স্ব-ক্যালিব্রেশন এবং সিস্টেম ক্যালিব্রেশন বিকল্প রয়েছে যা অংশের মধ্যেই বা সিস্টেমে লাভ এবং অফসেট ত্রুটিগুলি দূর করে। CMOS নির্মাণ খুব কম পাওয়ার ডিসিপেশন নিশ্চিত করে এবং পাওয়ার-ডাউন মোড স্ট্যান্ডবাই পাওয়ার খরচ 20 এবংmu;W typ-এ কমিয়ে দেয়।

এই অংশগুলি একটি 16-পিন, ওয়াইড বডি (0.3 ইঞ্চি), প্লাস্টিক ডুয়াল ইন-লাইন প্যাকেজ (DIP); একটি 16-পিন, ওয়াইড বডি (0.3 ইঞ্চি), স্ট্যান্ডার্ড স্মল আউটলাইন (SOIC) প্যাকেজ; এবং একটি লো প্রোফাইল, 16-পিন, থিন শ্রিনক স্মল আউটলাইন প্যাকেজ (TSSOP)-এ উপলব্ধ।

andnbsp;

andnbsp;

andnbsp;

অ্যাপ্লিকেশন

শিল্প প্রক্রিয়া নিয়ন্ত্রণ
চাপ/তাপমাত্রা/প্রবাহ সেন্সরগুলির জন্য সংকেত কন্ডিশনিং

4-20mA কারেন্ট লুপ পরিমাপ।
PLC সিস্টেমের জন্য অ্যানালগ ইনপুট মডিউল
মেডিকেল এবংamp; স্বাস্থ্য ডিভাইস
পোর্টেবল মেডিকেল যন্ত্র (গ্লুকোমিটার, ব্লাড প্রেসার মনিটর)

বায়োইলেকট্রিক সংকেত অধিগ্রহণ (EEG/ECG)

স্মার্ট ইন্সট্রুমেন্টেশন
উচ্চ-নির্ভুলতা ইলেকট্রনিক স্কেল (0.01g রেজোলিউশন)

ল্যাবরেটরি বিশ্লেষণ সরঞ্জাম0
গ্যাস ডিটেক্টর
ভোক্তা ইলেকট্রনিক্স
হাই-এন্ড স্মার্ট হোম সেন্সর0
ফিটনেস সরঞ্জাম বায়োমেট্রিক মনিটরিং
অটোমোটিভ ইলেকট্রনিক্স
ব্যাটারি ম্যানেজমেন্ট সিস্টেম (BMS) ভোল্টেজ মনিটরিং
ইঞ্জিন প্যারামিটার অধিগ্রহণ
