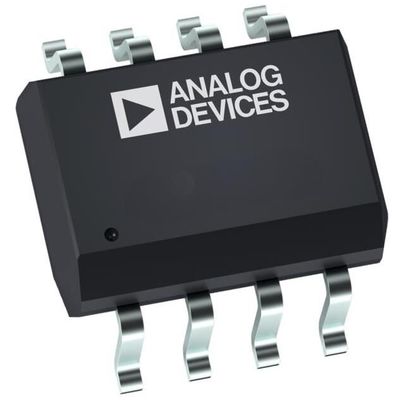

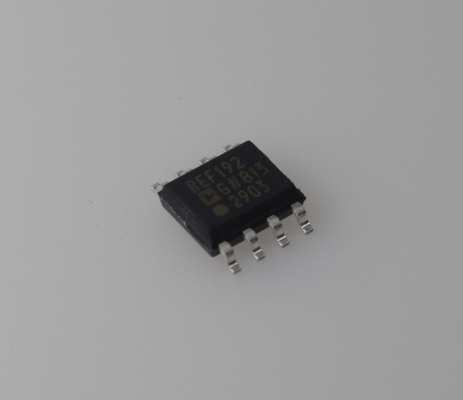

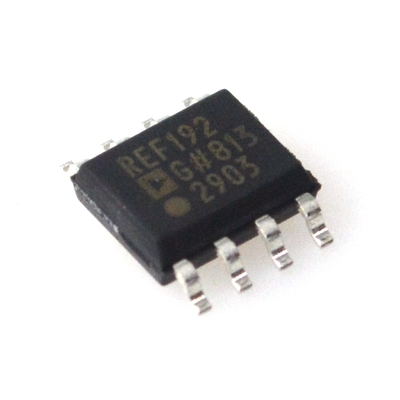

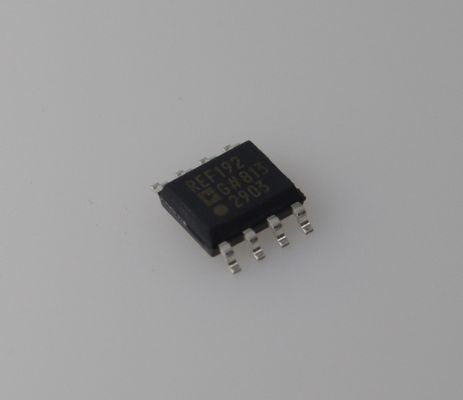

REF192GSZ আল্ট্রা-নিম্ন গোলমাল 2.5V ভোল্টেজ রেফারেন্স ± 0.1% প্রাথমিক নির্ভুলতা 3ppm/°C ড্রিফট 60μA শান্ত বর্তমান 10mA আউটপুট -40°C থেকে +125°C পরিসীমা and SOT-23 প্যাকেজ

REF192GSZ অতি-নিম্ন শব্দ 2.5V ভোল্টেজ রেফারেন্স এবংplusmn;0.1% প্রাথমিক নির্ভুলতা 3ppm/anddeg;C ড্রिफ्ट 60andmicro;A কুইসেন্ট কারেন্ট 10mA আউটপুট -40anddeg;C থেকে +125anddeg;C রেঞ্জ এবংamp; SOT-23 প্যাকেজ

andnbsp;

বৈশিষ্ট্য

তাপমাত্রা সহগ: 5 ppm/anddeg;C সর্বোচ্চ

উচ্চ আউটপুট কারেন্ট: 30 mA

নিম্ন সরবরাহ কারেন্ট: 45 andmu;A সর্বোচ্চ

প্রাথমিক নির্ভুলতা: এবংplusmn;2 mV maximum1

স্লিপ মোড: 15 andmu;A সর্বোচ্চ

নিম্ন ড্রপআউট ভোল্টেজ

লোড রেগুলেশন: 4 ppm/mA

লাইন রেগুলেশন: 4 ppm/V

শর্ট-সার্কিট সুরক্ষা

andnbsp;

অ্যাপ্লিকেশন

পোর্টেবল যন্ত্র

ADC এবং DAC

স্মার্ট সেন্সর

সৌর শক্তি চালিত অ্যাপ্লিকেশন

লুপ-কারেন্ট-চালিত যন্ত্র

andnbsp;

সাধারণ বিবরণ

REF19x সিরিজের নির্ভুলতা ব্যান্ড গ্যাপ ভোল্টেজ রেফারেন্সগুলি একটি পেটেন্টযুক্ত তাপমাত্রা ড্রिफ्ट বক্রতা সংশোধন সার্কিট এবং অত্যন্ত স্থিতিশীল, পাতলা-ফিল্ম প্রতিরোধকের লেজার ট্রিম ব্যবহার করে একটি খুব কম তাপমাত্রা সহগ এবং উচ্চ প্রাথমিক নির্ভুলতা অর্জন করে।

REF19x সিরিজটি মাইক্রোপাওয়ার, লো ড্রপআউট ভোল্টেজ (LDV) ডিভাইস দ্বারা গঠিত, যা আউটপুট ভোল্টেজের উপরে 100 mV থেকে কম সরবরাহ থেকে স্থিতিশীল আউটপুট ভোল্টেজ সরবরাহ করে এবং 45 andmu;A এর কম সরবরাহ কারেন্ট খরচ করে। স্লিপ মোডে, যা SLEEP পিনে একটি নিম্ন TTL বা CMOS স্তর প্রয়োগ করে সক্ষম করা হয়, আউটপুট বন্ধ হয়ে যায় এবং সরবরাহ কারেন্ট আরও 15 andmu;A এর কমিয়ে দেওয়া হয়।

REF19x সিরিজ রেফারেন্সগুলি বর্ধিত শিল্প তাপমাত্রা পরিসীমা (-40anddeg;C থেকে +85anddeg;C) এর উপরে নির্দিষ্ট করা হয়েছে, স্বয়ংচালিতগুলির মতো অ্যাপ্লিকেশনগুলির জন্য -40anddeg;C থেকে +125anddeg;C এর উপরে সাধারণ কর্মক্ষমতা স্পেসিফিকেশন সহ।

সমস্ত বৈদ্যুতিক গ্রেড একটি 8-লিড SOIC প্যাকেজে উপলব্ধ; PDIP এবং TSSOP প্যাকেজগুলি শুধুমাত্র সর্বনিম্ন বৈদ্যুতিক গ্রেডে উপলব্ধ।

andnbsp;

টেস্ট পিন

টেস্ট পিন 1 এবং টেস্ট পিন 5 ইন-প্যাকেজ জেনার জ্যাপের জন্য সংরক্ষিত। আউটপুটে সর্বোচ্চ স্তরের নির্ভুলতা অর্জনের জন্য, জেনার জ্যাপিং কৌশলটি আউটপুট ভোল্টেজ ট্রিম করতে ব্যবহৃত হয়। যেহেতু প্রতিটি ইউনিটের জন্য বিভিন্ন পরিমাণ সমন্বয় প্রয়োজন হতে পারে, তাই টেস্ট পিনের প্রতিরোধের মান পিন থেকে পিনে এবং অংশ থেকে অংশে ব্যাপকভাবে পরিবর্তিত হয়। ব্যবহারকারীর পিন 1 এবং পিন 5 সংযোগহীন রাখা উচিত।

andnbsp;

তথ্য

andnbsp;

ড্রয়িং
