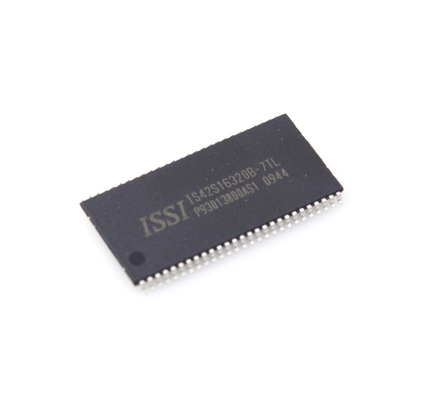

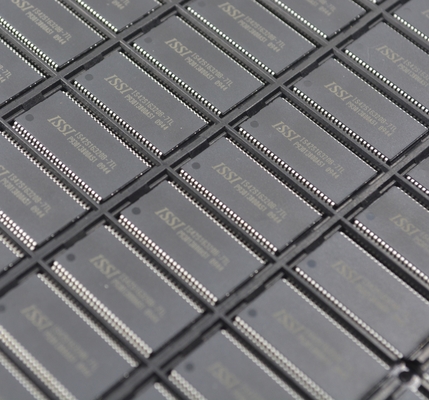

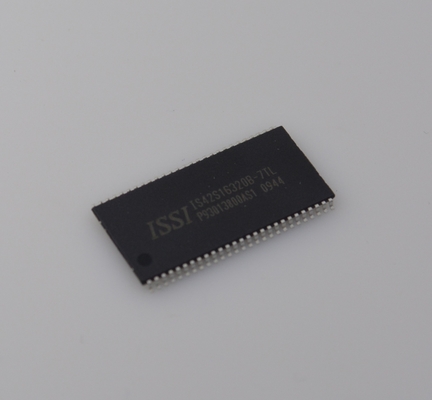

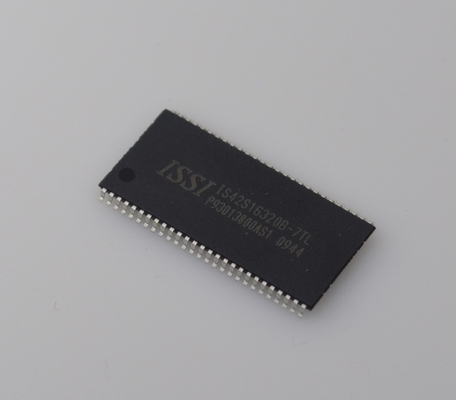

IS42S16320B-7TL SDRAM 64Mb ঘনত্ব 166MHz গতি 3.3V অপারেশন 16Mx16 সংগঠন LVTTL ইন্টারফেস ইন্ডাস্ট্রিয়াল টেম্প (-40°C~85°C) কমপ্যাক্ট TSOP-II প্যাকেজ উচ্চ নির্ভরযোগ্যতা

IS42S16320B-7TL SDRAM 64Mb ঘনত্ব 166MHz গতি 3.3V অপারেশন 16Mx16 সংগঠন LVTTL ইন্টারফেস ইন্ডাস্ট্রিয়াল টেম্প (-40°C~85°C) কমপ্যাক্ট TSOP-II প্যাকেজ উচ্চ নির্ভরযোগ্যতা

বৈশিষ্ট্য

• ক্লক ফ্রিকোয়েন্সি: 166, 143, 133 MHz

• সম্পূর্ণ সিঙ্ক্রোনাস; সমস্ত সংকেত একটি পজিটিভ ক্লক এজের সাথে সম্পর্কিত

• সারি অ্যাক্সেস/প্রিচার্জ লুকানোর জন্য অভ্যন্তরীণ ব্যাংক

• পাওয়ার সাপ্লাই

                               Vdd   Vddq

  IS42/45S16320B 3.3V   3.3V

  IS42S86400B      3.3V   3.3V

• LVTTL ইন্টারফেস

• প্রোগ্রামযোগ্য বার্স্ট দৈর্ঘ্য – (1, 2, 4, 8, সম্পূর্ণ পৃষ্ঠা)

• প্রোগ্রামযোগ্য বার্স্ট সিকোয়েন্স: সিকোয়েন্সিয়াল/ইন্টারলিভ

• অটো রিফ্রেশ (CBR)

• সেলফ রিফ্রেশ

• প্রতি 16ms (A2 গ্রেড) বা 64 ms (বাণিজ্যিক, শিল্প, A1 গ্রেড)-এ 8K রিফ্রেশ চক্র

• প্রতি ক্লক চক্রে র্যান্ডম কলাম ঠিকানা

• প্রোগ্রামযোগ্য CAS লেটেন্সি (2, 3 ক্লক)

• বার্স্ট রিড/রাইট এবং বার্স্ট রিড/সিঙ্গেল রাইট অপারেশন ক্ষমতা

• বার্স্ট স্টপ এবং প্রিচার্জ কমান্ড দ্বারা বার্স্ট টার্মিনেশন

• 54-পিন TSOP-II এবং 54-বল W-BGA-তে উপলব্ধ (শুধুমাত্র x16)

• অপারেটিং তাপমাত্রা পরিসীমা:

  বাণিজ্যিক: 0oC থেকে +70oC

  শিল্প: -40oC থেকে +85oC

  অটোমোটিভ, A1: -40oC থেকে +85oC

  অটোমোটিভ, A2: -40oC থেকে +105oC

সংক্ষিপ্ত বিবরণ

ISSI-এর 512Mb সিঙ্ক্রোনাস DRAM পাইপলাইন আর্কিটেকচার ব্যবহার করে উচ্চ-গতির ডেটা ট্রান্সফার করে। সমস্ত ইনপুট এবং আউটপুট সংকেত ক্লক ইনপুটের ক্রমবর্ধমান প্রান্তের সাথে সম্পর্কিত। 512Mb SDRAM নিম্নরূপ সংগঠিত:

ডিভাইস ওভারভিউ

512Mb SDRAM হল একটি উচ্চ গতির CMOS, ডাইনামিক র‍্যান্ডম-অ্যাক্সেস মেমরি যা 536,870,912 বিট ধারণকারী 3.3V Vdd এবং 3.3V Vddq মেমরি সিস্টেমে কাজ করার জন্য ডিজাইন করা হয়েছে। অভ্যন্তরীণভাবে একটি সিঙ্ক্রোনাস ইন্টারফেস সহ একটি কোয়াড-ব্যাঙ্ক DRAM হিসাবে কনফিগার করা হয়েছে। প্রতিটি 134,217,728-বিট ব্যাংক 8,192 সারি বাই 1024 কলাম বাই 16 বিট হিসাবে সংগঠিত। প্রতিটি x8-এর 134,217,728-বিট ব্যাংক 8,192 সারি বাই 2048 কলাম বাই 8 বিট হিসাবে সংগঠিত।

512Mb SDRAM-এ একটি অটো রিফ্রেশ মোড এবং একটি পাওয়ার-সেভিং, পাওয়ার-ডাউন মোড অন্তর্ভুক্ত রয়েছে। সমস্ত সংকেত ক্লক সংকেত, CLK-এর পজিটিভ এজে নিবন্ধিত হয়। সমস্ত ইনপুট এবং আউটপুট LVTTL সামঞ্জস্যপূর্ণ।

512Mb SDRAM-এর স্বয়ংক্রিয় কলাম-ঠিকানা জেনারেশন সহ উচ্চ ডেটা হারে সিঙ্ক্রোনাসভাবে ডেটা বার্স্ট করার ক্ষমতা রয়েছে, প্রিচার্জ সময় লুকানোর জন্য অভ্যন্তরীণ ব্যাংকগুলির মধ্যে ইন্টারলিভ করার ক্ষমতা এবং বার্স্ট অ্যাক্সেসের সময় প্রতিটি ক্লক চক্রে এলোমেলোভাবে কলামের ঠিকানা পরিবর্তন করার ক্ষমতা রয়েছে।

অটো প্রিচার্জ ফাংশন সক্রিয় করার মাধ্যমে বার্স্ট সিকোয়েন্সের শেষে শুরু হওয়া একটি স্ব-সময়যুক্ত সারি প্রিচার্জ উপলব্ধ। অন্য তিনটি ব্যাঙ্কের একটি অ্যাক্সেস করার সময় একটি ব্যাংক প্রিচার্জ করলে প্রিচার্জ চক্রগুলি লুকানো হবে এবং নির্বিঘ্ন, উচ্চ-গতির, র্যান্ডম-অ্যাক্সেস অপারেশন প্রদান করবে।

SDRAM রিড এবং রাইট অ্যাক্সেসগুলি বার্স্ট ভিত্তিক যা একটি নির্বাচিত অবস্থান থেকে শুরু হয় এবং একটি প্রোগ্রাম করা ক্রমের প্রোগ্রাম করা সংখ্যক অবস্থানের জন্য চলতে থাকে। একটি অ্যাক্টিভ কমান্ডের নিবন্ধন অ্যাক্সেস শুরু করে, তারপরে একটি রিড বা রাইট কমান্ড আসে। অ্যাক্টিভ কমান্ডটি নিবন্ধিত ঠিকানা বিটগুলির সাথে একত্রে ব্যাংক এবং অ্যাক্সেস করার জন্য সারি নির্বাচন করতে ব্যবহৃত হয় (BA0, BA1 ব্যাংক নির্বাচন করে; A0-A12 সারি নির্বাচন করে)। রিড বা রাইট কমান্ডগুলি নিবন্ধিত ঠিকানা বিটগুলির সাথে একত্রে বার্স্ট অ্যাক্সেসের জন্য শুরুর কলামের অবস্থান নির্বাচন করতে ব্যবহৃত হয়।

প্রোগ্রামযোগ্য রিড বা রাইট বার্স্ট দৈর্ঘ্য 1, 2, 4 এবং 8 অবস্থান বা সম্পূর্ণ পৃষ্ঠা নিয়ে গঠিত, একটি বার্স্ট টার্মিনেট বিকল্প সহ।

বর্ণনা

512Mb SDRAM হল কোয়াড-ব্যাঙ্ক DRAM যা 3.3V-এ কাজ করে এবং একটি সিঙ্ক্রোনাস ইন্টারফেস অন্তর্ভুক্ত করে (সমস্ত সংকেত ক্লক সংকেত, CLK-এর পজিটিভ এজে নিবন্ধিত হয়)। প্রতিটি 134,217,728-বিট ব্যাংক 8,192 সারি বাই 1024 কলাম বাই 16 বিট বা 8192 সারি বাই 2048 কলাম বাই 8বিট হিসাবে সংগঠিত।

SDRAM-এ রিড এবং রাইট অ্যাক্সেসগুলি বার্স্ট ভিত্তিক; অ্যাক্সেসগুলি একটি নির্বাচিত অবস্থান থেকে শুরু হয় এবং একটি প্রোগ্রাম করা ক্রমে প্রোগ্রাম করা সংখ্যক অবস্থানের জন্য চলতে থাকে। অ্যাক্সেসগুলি একটি অ্যাক্টিভ কমান্ডের নিবন্ধনের মাধ্যমে শুরু হয় যা পরে একটি রিড বা রাইট কমান্ড দ্বারা অনুসরণ করা হয়। অ্যাক্টিভ কমান্ডের সাথে মিলে যাওয়া ঠিকানা বিটগুলি ব্যাংক এবং অ্যাক্সেস করার জন্য সারি নির্বাচন করতে ব্যবহৃত হয় (BA0 এবং BA1 ব্যাংক নির্বাচন করে, A0 A12 সারি নির্বাচন করে)। রিড বা রাইট কমান্ডের সাথে মিলে যাওয়া ঠিকানা বিট A0-A9 (x16); A0-A9, A11 (x8) বার্স্ট অ্যাক্সেসের জন্য শুরুর কলামের অবস্থান নির্বাচন করতে ব্যবহৃত হয়।

সাধারণ অপারেশনের আগে, SDRAM আরম্ভ করতে হবে। নিম্নলিখিত বিভাগগুলি ডিভাইস ইনিশিয়ালাইজেশন, রেজিস্টার সংজ্ঞা, কমান্ডের বর্ণনা এবং ডিভাইস অপারেশন কভার করে বিস্তারিত তথ্য প্রদান করে।
