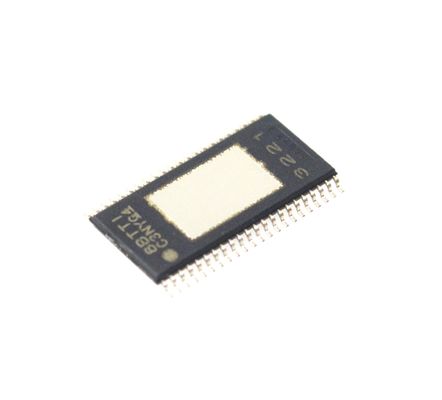

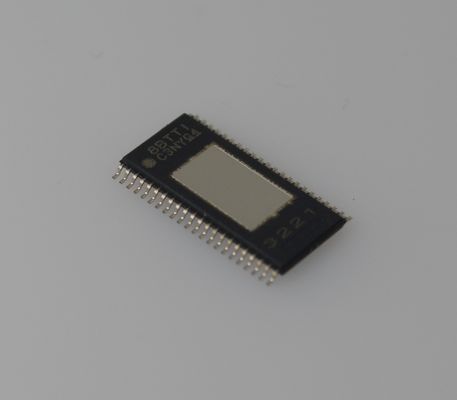

TPA3221DDVR 100W স্টেরিও ক্লাস-ডি এম্প 92% দক্ষতা 4.5-26V সরবরাহ উন্নত সুরক্ষা উচ্চ মানের অডিও সিস্টেমের জন্য নিম্ন THD + N and EMI I2C নিয়ন্ত্রণ

TPA3221DDVR 100W স্টেরিও ক্লাস-ডি অ্যাম্প 92% দক্ষতা 4.5-26V সরবরাহ উন্নত সুরক্ষা কম THD+N এবং EMI I2C উচ্চ-মানের অডিও সিস্টেমের জন্য নিয়ন্ত্রণ

বৈশিষ্ট্য

• বিস্তৃত 7V থেকে 30V সরবরাহ ভোল্টেজ অপারেশন

• স্টেরিও (2 x BTL) এবং মনো (1 x PBTL) অপারেশন

• 10% THD+N-এ আউটপুট পাওয়ার

– BTL কনফিগারেশনে 4andOmega; তে 105W স্টেরিও

– BTL কনফিগারেশনে 3andOmega; তে 112W স্টেরিও

– PBTL কনফিগারেশনে 2andOmega; তে 208W মনো

• 1% THD+N-এ আউটপুট পাওয়ার

– BTL কনফিগারেশনে 4andOmega; তে 88W স্টেরিও

– BTL কনফিগারেশনে 3andOmega; তে 100W স্টেরিও

– PBTL কনফিগারেশনে 2andOmega; তে 170W মনো

• ঐচ্ছিক একক সরবরাহ অপারেশনের জন্য 5V গেট ড্রাইভ বা বিল্ট-ইন LDO

• ক্লোজড-লুপ ফিডব্যাক ডিজাইন

– HD সোর্স থেকে উচ্চ ফ্রিকোয়েন্সি কন্টেন্টের জন্য 100kHz পর্যন্ত সিগন্যাল ব্যান্ডউইথ

– 4andOmega; তে 1W এ 0.02% THD+N

– 60dB PSRR (BTL, কোনো ইনপুট সিগন্যাল নেই)

– <75andmicro;V আউটপুট নয়েজ (A-weighted)

– >108dB SNR (A-weighted)

– AD বা HEAD মডুলেশন স্কিম

• কম পাওয়ার অপারেটিং মোড

– স্ট্যান্ডবাই মোড: নিঃশব্দ এবং < 1mA শাটডাউন

– কম নিষ্ক্রিয়-কারেন্ট HEAD মডুলেশন স্কিম

– একক-চ্যানেল BTL অপারেশন

• প্রাক-অ্যাম্প ডিজাইন সহজ করার জন্য একাধিক ইনপুট বিকল্প

– ডিফারেনশিয়াল বা একক-শেষ অ্যানালগ ইনপুট

– নির্বাচনযোগ্য লাভ: 18dB, 24dB, 30dB, 34dB

• ইন্টিগ্রেটেড সুরক্ষা: আন্ডারভোল্টেজ, চক্র-দ্বারা-চক্র কারেন্ট লিমিট, শর্ট সার্কিট, ক্লিপিং ডিটেকশন, ওভারটেম্পারেচার সতর্কতা এবং শাটডাউন, এবং ডিসি স্পিকার সুরক্ষা

• 90% দক্ষ ক্লাস-ডি অপারেশন (4Ω)

• প্যাকেজ নীচে অবস্থিত তাপ প্যাড

• ভোল্টেজ এবং পাওয়ার-লেভেল বিকল্প সহ ডিভাইসের পিন-কম্প্যাটিবল পরিবার

অ্যাপ্লিকেশন

• ব্লুটুথ এবং Wi-Fiandtrade; স্পিকার

• সাউন্ডবার

• সাবউফার

• বুকশেলফ স্টেরিও সিস্টেম

• পেশাদার এবং পাবলিক অ্যাড্রেস (PA) স্পিকার

বর্ণনা

TPA3221 একটি উচ্চ-ক্ষমতার ক্লাস-ডি অ্যাম্প্লিফায়ার যা ফুল-পাওয়ার, নিষ্ক্রিয় এবং স্ট্যান্ডবাই-এ দক্ষ অপারেশন সক্ষম করে। ডিভাইসটিতে 100kHz পর্যন্ত একটি ব্যান্ডউইথ সহ ক্লোজড-লুপ ফিডব্যাক রয়েছে, যা অডিও ব্যান্ডের জুড়ে কম বিকৃতি প্রদান করে এবং চমৎকার শব্দ গুণমান সরবরাহ করে। ডিভাইসটি হয় AD বা কম নিষ্ক্রিয়-কারেন্ট HEAD (হাই এফিসিয়েন্ট AD মোড) মডুলেশন সহ কাজ করে এবং 4andOmega; লোডে 2 x 105W বা 2andOmega; লোডে 1 x 208W পর্যন্ত চালাতে পারে।

TPA3221-এ একটি একক-শেষ বা ডিফারেনশিয়াল অ্যানালগ-ইনপুট ইন্টারফেস রয়েছে যা চারটি নির্বাচনযোগ্য লাভ সহ 2VRMS পর্যন্ত সমর্থন করে: 18dB, 24dB, 30dB এবং 34dB। TPA3221 এছাড়াও >90% দক্ষতা, কম নিষ্ক্রিয় শক্তি (<0.25W) এবং অতি-কম স্ট্যান্ডবাই পাওয়ার (<0.1W) অর্জন করে। এটি 70mandOmega; MOSFETs, একটি অপ্টিমাইজড গেট ড্রাইভ স্কিম এবং কম পাওয়ার অপারেটিং মোড ব্যবহারের মাধ্যমে সম্ভব হয়েছে। TPA3221 একক পাওয়ার-সাপ্লাই সিস্টেমে সহজে ইন্টিগ্রেশনের জন্য একটি বিল্ট-ইন LDO অন্তর্ভুক্ত করে। ডিজাইনকে আরও সহজ করার জন্য, ডিভাইসটি আন্ডারভোল্টেজ, চক্র-দ্বারা-চক্র কারেন্ট লিমিট, শর্ট সার্কিট, ক্লিপিং ডিটেকশন, ওভারটেম্পারেচার সতর্কতা এবং শাটডাউন, সেইসাথে ডিসি স্পিকার সুরক্ষা সহ প্রয়োজনীয় সুরক্ষা বৈশিষ্ট্যগুলি একত্রিত করে।

তথ্য

ড্রয়িং
