AK5703EN 24-বিট 192kHz স্টেরিও এডিসি কম গোলমাল সহ উচ্চ এসএনআর (114 ডিবি) মাইক প্রিঅ্যাম্প ডিজিটাল এজিসি আই 2 এস ইন্টারফেস এবং প্রো অডিও এবং আইওটির জন্য কম শক্তি

AK5703EN 24-বিট 192kHz স্টেরিও ADC, কম নয়েজ এবং উচ্চ SNR (114dB) সহ, মাইক্রোফোন প্র্যাম্প, ডিজিটাল AGC, I2S ইন্টারফেস এবং প্রো অডিও ও IoT-এর জন্য কম পাওয়ার

বৈশিষ্ট্য

1. রেকর্ডিং ফাংশন

  - 4-চ্যানেল ADC

  - ফুল-ডিফারেনশিয়াল বা সিঙ্গেল-এন্ডেড ইনপুট

  - মাইক্রোফোন এমপ্লিফায়ার (+36dB/+30dB/+24dB/+18dB/+15dB/+12dB/+8dB/0dB)

  - ইনপুট ভোল্টেজ: 1.8Vpp@AVDD=3.0V (= 0.6 x AVDD)

  - ADC পারফরম্যান্স:

    S/(N+D): 85dB, DR, S/N: 96dB@MGAIN=0dB, সিঙ্গেল-এন্ডেড ইনপুট

    S/(N+D): 78dB, DR, S/N: 83dB@MGAIN=+30dB, ফুল ডিফারেনশিয়াল ইনপুট

  - DC-অফসেট বাতিল করার জন্য ডিজিটাল HPF (fc=3.4Hz@fs=44.1kHz)

  - মাইক্রোফোন সংবেদনশীলতা সংশোধন (+3dB  3dB, 0.75dB ধাপ)

  - ডিজিটাল ALC (স্বয়ংক্রিয় স্তর নিয়ন্ত্রণ)

  - ইনপুট ডিজিটাল ভলিউম (+36dB  52.5dB, 0.375dB ধাপ, নিঃশব্দ)

  - প্রোগ্রামযোগ্য আউটপুট ডেটা বিলম্ব

  বিলম্ব সময়: 0 থেকে 64/64fs (1/64fs ধাপ)

2. স্যাম্পলিং ফ্রিকোয়েন্সি:

  - PLL স্লেভ মোড (BICK পিন): 8kHz  48kHz

  - PLL স্লেভ মোড (MCKI পিন): 8kHz, 11.025kHz, 12kHz, 16kHz, 22.05kHz, 24kHz, 32kHz, 44.1kHz, 48kHz

  - PLL মাস্টার মোড: 8kHz, 11.025kHz, 12kHz, 16kHz, 22.05kHz, 24kHz, 32kHz, 44.1kHz, 48kHz

  - EXT মাস্টার/স্লেভ মোড: 8kHz  48kHz (256fs), 8kHz  24kHz (512fs), 8kHz  12kHz (1024fs)

3. PLL ইনপুট ক্লক:

  - MCKI পিন: 27MHz, 26MHz, 24MHz, 19.2MHz, 13.5MHz, 13MHz, 12.288MHz, 12MHz, 11.2896MHz

  - BICK পিন: 32fs/64fs

4. মাস্টার/স্লেভ মোড

5. অডিও ইন্টারফেস ফরম্যাট: MSB ফার্স্ট, 2andrsquo;s কমপ্লিমেন্ট - 24/16-বিট MSB জাস্টিফাইড, 24/16-বিট I2S, TDM মোড

6. P I/F: 3-ওয়্যার সিরিয়াল কন্ট্রোল বা I2C বাস (ভার্সন 1.0, 400kHz মোড)

7. পাওয়ার সাপ্লাই:

  - AVDD: 2.4 ~ 3.6V

  - DVDD: 1.6 ~ 1.98V

  - TVDD: 1.6 বা (DVDD-0.2) ~ 3.6V

8. পাওয়ার সাপ্লাই কারেন্ট: 9.0mA (EXT স্লেভ মোড)

9. Ta = 30  85C

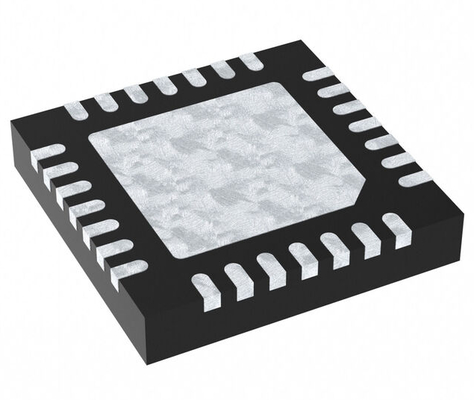

10. প্যাকেজ: 28পিন QFN (4mm x 4mm, 0.4mm পিচ)

বর্ণনা

AK5703 একটি 4-চ্যানেল 24-বিট A/D কনভার্টার, প্রোগ্রামযোগ্য মাইক্রোফোন এমপ্লিফায়ার এবং ALC (স্বয়ংক্রিয় স্তর নিয়ন্ত্রণ) সার্কিট সহ। এটি ভোক্তা মাইক্রোফোন অ্যারে অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে। একটি সমন্বিত PLL বিভিন্ন ক্লক থেকে কাজ করে, যা উচ্চ ডিজাইন নমনীয়তা সক্ষম করে। বাহ্যিক মাইক্রোফোনগুলিকে পক্ষপাতিত্ব করার জন্য মাইক্রোফোন পাওয়ার আউটপুট অন্তর্ভুক্ত করা হয়েছে। +30dB এর মাইক্রোফোন লাভ সেটিং সহ 83dB এ বিস্তৃত ডাইনামিক রেঞ্জ অর্জন করা হয়। AK5703 একটি স্থান-সংরক্ষণকারী 28-পিন QFN প্যাকেজে প্যাকেজ করা হয়েছে।

অ্যাপ্লিকেশন

পেশাদার অডিও সরঞ্জাম

রেকর্ডিং ডিভাইস (পোর্টেবল রেকর্ডার, ডিজিটাল অডিও রেকর্ডার)

মাইক্রোফোন অ্যারে (সম্মেলন সিস্টেম, ভয়েস রিকগনিশন ডিভাইস)

মিক্সার এবং অডিও ইন্টারফেস (USB/কেস অডিও সরঞ্জাম

consumer অডিও পণ্য

হাই-এন্ড হেডফোন/USB মাইক্রোফোন (গেমিং, লাইভ স্ট্রিমিং, কন্টেন্ট তৈরি)

স্মার্ট স্পিকার (উচ্চ- fidelity ভয়েস ক্যাপচার)

পোর্টেবল মিউজিক প্লেয়ার (হাই-রেস অডিও সমর্থন)

ভয়েস ইন্টারঅ্যাকশন এবং IoT ডিভাইস

স্মার্ট হোম সিস্টেম (ভয়েস অ্যাসিস্ট্যান্ট, স্মার্ট হাব)

ইন-কার ভয়েস সিস্টেম (নয়েজ হ্রাস, দূরবর্তী ক্ষেত্র পিকআপ)

ওয়্যারলেস মাইক্রোফোন (কারাওকে মাইক, স্ট্রিমিং মাইক)

সম্প্রচার এবং সম্মেলন সিস্টেম

সম্মেলন মাইক্রোফোন (সর্বমুখী/দিকনির্দেশক পিকআপ)

সম্প্রচার-গ্রেড রেকর্ডিং (পডকাস্টিং, রেডিও)

তথ্য

ড্রয়িং
