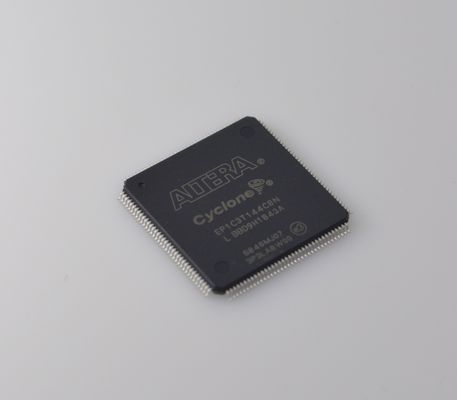

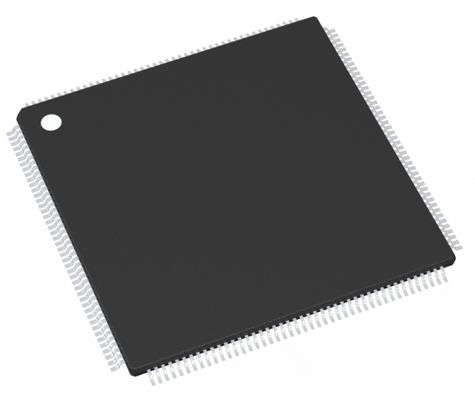

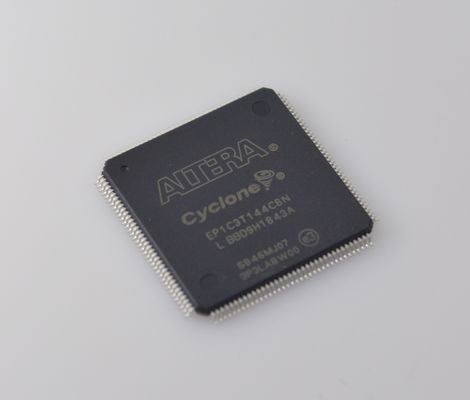

EP1C3T144C8N সাইক্লোন FPGA, যাতে আছে 2,910 LEs, 144-পিন TQFP, 3.3V অপারেশন, অন-চিপ PLL, এমবেডেড কন্ট্রোল ও প্রোটোটাইপিংয়ের জন্য কম খরচ ও নমনীয় I/O

EP1C3T144C8N সাইক্লোন FPGA, 2,910 LEs সহ, 144-পিন TQFP, 3.3V অপারেশন, অন-চিপ PLL, কম খরচ এবং এম্বেডেড কন্ট্রোল ও প্রোটোটাইপিংয়ের জন্য নমনীয় I/O

বৈশিষ্ট্য

■ 2,910 থেকে 20,060 LEs, টেবিল 1andndash;1 দেখুন

■ 294,912 RAM বিট পর্যন্ত (36,864 বাইট)

■ কম খরচের সিরিয়াল কনফিগারেশন ডিভাইসের মাধ্যমে কনফিগারেশন সমর্থন করে

■ LVTTL, LVCMOS, SSTL-2, এবং SSTL-3 I/O স্ট্যান্ডার্ডের জন্য সমর্থন

■ 66- এবং 33-MHz, 64- এবং 32-বিট PCI স্ট্যান্ডার্ডের জন্য সমর্থন

■ উচ্চ-গতির (640 Mbps) LVDS I/O সমর্থন

■ কম গতির (311 Mbps) LVDS I/O সমর্থন

■ 311-Mbps RSDS I/O সমর্থন

■ ডিভাইস প্রতি দুটি পর্যন্ত PLL ক্লক গুণন এবং ফেজ শিফটিং প্রদান করে

■ প্রতিটি লজিক অ্যারে ব্লক (LAB) সারির জন্য উপলব্ধ ছয়টি ক্লক রিসোর্স সহ আটটি পর্যন্ত গ্লোবাল ক্লক লাইন

■ DDR SDRAM (133 MHz), FCRAM, এবং একক ডেটা রেট (SDR) SDRAM সহ বাহ্যিক মেমরির জন্য সমর্থন

■ Alteraandreg; MegaCoreandreg; ফাংশন এবং Altera Megafunctions পার্টনার প্রোগ্রাম (AMPPSM) মেগাফাংশন সহ একাধিক ইন্টেলেকচুয়াল প্রপার্টি (IP) কোরের জন্য সমর্থন।

বর্ণনা

সাইক্লোনandreg; ডিভাইসগুলিতে কাস্টম লজিক প্রয়োগ করার জন্য একটি দ্বি-মাত্রিক সারি- এবং কলাম-ভিত্তিক আর্কিটেকচার রয়েছে। বিভিন্ন গতির কলাম এবং সারি ইন্টারকানেক্টগুলি LAB এবং এম্বেডেড মেমরি ব্লকের মধ্যে সংকেত ইন্টারকানেক্ট সরবরাহ করে।

লজিক অ্যারেতে LAB রয়েছে, প্রতিটি LAB-এ 10 LEs সহ। একটি LE হল লজিকের একটি ছোট ইউনিট যা ব্যবহারকারীর লজিক ফাংশনগুলির দক্ষ বাস্তবায়ন প্রদান করে। LABগুলি ডিভাইসের জুড়ে সারি এবং কলামগুলিতে গোষ্ঠীভুক্ত করা হয়। সাইক্লোন ডিভাইসগুলি 2,910 থেকে 20,060 LEs পর্যন্ত বিস্তৃত।

M4K RAM ব্লকগুলি হল ট্রু ডুয়াল-পোর্ট মেমরি ব্লক যার 4K বিট মেমরি এবং প্যারिटी (4,608 বিট)। এই ব্লকগুলি ডেডিকেটেড ট্রু ডুয়াল-পোর্ট, সিম্পল ডুয়াল-পোর্ট, বা একক-পোর্ট মেমরি 250 MHz পর্যন্ত 36-বিট পর্যন্ত সরবরাহ করে। এই ব্লকগুলি নির্দিষ্ট LAB-এর মধ্যে ডিভাইসের জুড়ে কলামগুলিতে গোষ্ঠীভুক্ত করা হয়। সাইক্লোন ডিভাইসগুলি 60 থেকে 288 Kbits পর্যন্ত এম্বেডেড RAM অফার করে।

প্রতিটি সাইক্লোন ডিভাইস I/O পিন একটি I/O উপাদান (IOE) দ্বারা সরবরাহ করা হয় যা ডিভাইসের পরিধির চারপাশে LAB সারি এবং কলামের শেষে অবস্থিত। I/O পিনগুলি বিভিন্ন একক-শেষ এবং ডিফারেনশিয়াল I/O স্ট্যান্ডার্ড সমর্থন করে, যেমন 66- এবং 33-MHz, 64- এবং 32-বিট PCI স্ট্যান্ডার্ড এবং 640 Mbps পর্যন্ত LVDS I/O স্ট্যান্ডার্ড। প্রতিটি IOE-তে একটি দ্বি-দিকনির্দেশক I/O বাফার এবং ইনপুট, আউটপুট এবং আউটপুট-সক্ষম সংকেত নিবন্ধনের জন্য তিনটি রেজিস্টার রয়েছে। ডুয়াল-পারপাস DQS, DQ, এবং DM পিনগুলি বিলম্ব চেইনগুলির সাথে (DDR সংকেতগুলিকে ফেজ-অ্যালাইন করতে ব্যবহৃত হয়) বাহ্যিক মেমরি ডিভাইসগুলির সাথে ইন্টারফেস সমর্থন করে যেমন DDR SDRAM, এবং FCRAM ডিভাইসগুলি 133 MHz (266 Mbps) পর্যন্ত।

সাইক্লোন ডিভাইসগুলি একটি গ্লোবাল ক্লক নেটওয়ার্ক এবং দুটি পর্যন্ত PLL প্রদান করে। গ্লোবাল ক্লক নেটওয়ার্কটিতে আটটি গ্লোবাল ক্লক লাইন রয়েছে যা পুরো ডিভাইস জুড়ে চালায়। গ্লোবাল ক্লক নেটওয়ার্ক IOE, LEs, এবং মেমরি ব্লকগুলির মতো ডিভাইসের মধ্যে সমস্ত রিসোর্সের জন্য ক্লক সরবরাহ করতে পারে। গ্লোবাল ক্লক লাইনগুলি কন্ট্রোল সিগন্যালের জন্যও ব্যবহার করা যেতে পারে। সাইক্লোন PLLগুলি ক্লক গুণন এবং ফেজ শিফটিংয়ের পাশাপাশি উচ্চ-গতির ডিফারেনশিয়াল I/O সমর্থনের জন্য বাহ্যিক আউটপুট সহ সাধারণ-উদ্দেশ্য ক্লকিং সরবরাহ করে।

তথ্য

ড্রয়িং
