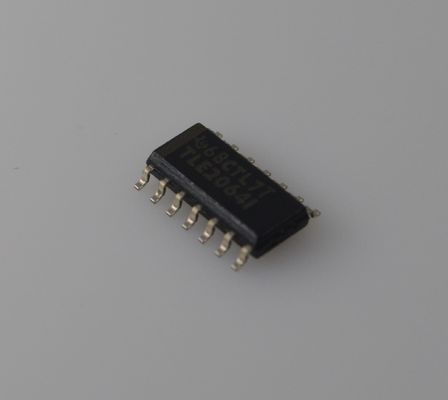

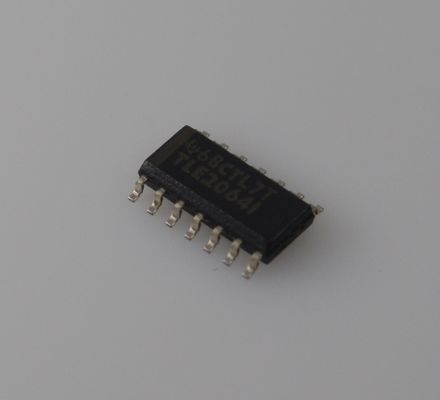

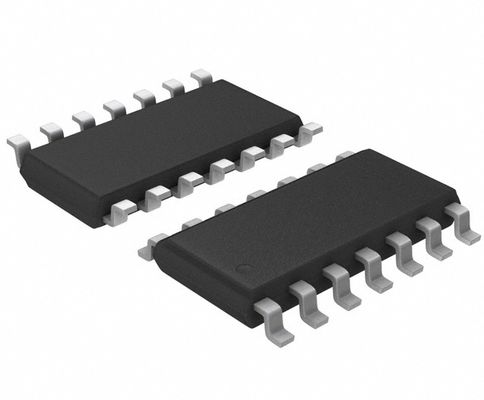

TLE2064IDR প্রিসিশন কোয়াড জেএফইটি-ইনপুট অপ-এম্প 10MHz ব্যান্ডউইথ 45V/μs স্লিউ রেট কম গোলমাল (16nV/√Hz) ±2V থেকে ±20V সরবরাহ EMI হার্ডেনড and অটোমোটিভ গ্রেড হাই স্পিড সিগন্যাল কন্ডিশনার জন্য

TLE2064IDR প্রিসিশন কোয়াড JFET-ইনপুট অপ-অ্যাম্প, 10MHz ব্যান্ডউইথ, 45V/μs স্লিও রেট, কম নয়েজ (16nV/√Hz) এবং ±2V থেকে ±20V সাপ্লাই, EMI হার্ডেন্ড এবং অটোমোটিভ গ্রেড, উচ্চ-গতির সিগন্যাল কন্ডিশনিংয়ের জন্য

বৈশিষ্ট্য

• TL06x এবং TL03x অপারেশনাল অ্যামপ্লিফায়ারের 2x ব্যান্ডউইথ (2MHz)

• কম সরবরাহ কারেন্ট: 290μA/Ch (সাধারণ)

• উন্নত ডিসি পারফরম্যান্সের জন্য অন-চিপ অফসেট ভোল্টেজ ট্রিমিং

• উচ্চ আউটপুট ড্রাইভ, 100Ω লোডে নির্দিষ্ট

• আগের প্রজন্মের কম পাওয়ার BiFET-এর চেয়ে কম নয়েজ ফ্লোর

অ্যাপ্লিকেশন

• সম্পূর্ণ কর্তৃত্ব ডিজিটাল ইঞ্জিন নিয়ন্ত্রণ

• ফ্লাইট কন্ট্রোল ইউনিট

• অ্যানালগ ইনপুট মডিউল

বর্ণনা

TLE206x সিরিজের কম-পাওয়ার JFET-ইনপুট অপারেশনাল অ্যামপ্লিফায়ার আগের প্রজন্মের TL06x এবং TL03x BiFET পরিবারের ব্যান্ডউইথ দ্বিগুণ করে, উল্লেখযোগ্যভাবে বিদ্যুতের ব্যবহার না বাড়িয়ে। টেক্সাস ইনস্ট্রুমেন্টস এক্সক্যালিবুর প্রক্রিয়াটি TL06x এবং TL03x-এর চেয়ে কম নয়েজ ফ্লোর সরবরাহ করে। অফসেট ভোল্টেজের অন-চিপ জেনার ট্রিমিং ডিসি-কাপলড অ্যাপ্লিকেশনগুলির জন্য নির্ভুল গ্রেড তৈরি করে। TL206x ডিভাইসগুলি অন্যান্য টেক্সাস ইনস্ট্রুমেন্টস BiFET-এর সাথে পিন-কম্প্যাটিবল, অর্থাৎ ডিভাইসগুলি TL06x এবং TL03x সার্কিটের ব্যান্ডউইথ দ্বিগুণ করতে বা TL05x, TL07x, এবং TL08x সার্কিটের বিদ্যুতের ব্যবহার প্রায় 90% কমাতে ব্যবহার করা যেতে পারে।

BiFET অপারেশনাল অ্যামপ্লিফায়ারগুলি JFET-ইনপুট ট্রানজিস্টরের অন্তর্নিহিতভাবে উচ্চ ইনপুট ইম্পিডেন্স সরবরাহ করে, বাইপোলার অ্যামপ্লিফায়ারের সাথে যুক্ত আউটপুট ড্রাইভের ত্যাগ ছাড়াই। এই ডিভাইস বৈশিষ্ট্যগুলি উচ্চ-প্রতিবন্ধক সেন্সর বা নিম্ন স্তরের এসি সিগন্যালের সাথে ইন্টারফেস করার জন্য ডিজাইন করা হয়েছে। ডিভাইসগুলিতে তুলনামূলক বিদ্যুতের ব্যবহার সহ বাইপোলার বা CMOS ডিভাইসগুলির চেয়ে ভাল এসি প্রতিক্রিয়া রয়েছে। TLE206x পরিবারে একটি উচ্চ-আউটপুট-ড্রাইভ সার্কিট রয়েছে যা ±5V-এর মতো কম সাপ্লাইয়ে 100Ω লোড চালাতে সক্ষম। এটি তাদের মডেম এবং অন্যান্য অ্যাপ্লিকেশনগুলিতে ট্রান্সফরমার লোড চালানোর জন্য অনন্যভাবে উপযুক্ত করে তোলে যার জন্য ভাল এসি বৈশিষ্ট্য, কম পাওয়ার এবং উচ্চ আউটপুট ড্রাইভ প্রয়োজন।

যেহেতু BiFET অপারেশনাল অ্যামপ্লিফায়ারগুলি দ্বৈত পাওয়ার সাপ্লাইয়ের সাথে ব্যবহারের জন্য ডিজাইন করা হয়েছে, তাই একক সাপ্লাই থেকে কাজ করার সময় সাধারণ-মোড ইনপুট ভোল্টেজ সীমা এবং আউটপুট সুইং পর্যবেক্ষণ করার জন্য যত্ন নেওয়া আবশ্যক। ইনপুট সিগন্যালের ডিসি বায়াসিং প্রয়োজন এবং লোডগুলিকে মিড-সাপ্লাইতে একটি ভার্চুয়াল গ্রাউন্ড নোডে টার্মিনেট করতে হবে। টেক্সাস ইনস্ট্রুমেন্টস TLE2426 সমন্বিত ভার্চুয়াল গ্রাউন্ড জেনারেটর BiFET অ্যামপ্লিফায়ারগুলিকে একক সাপ্লাই থেকে পরিচালনা করার সময় উপযোগী।

TLE206x ±15V এবং ±5V-এ সম্পূর্ণরূপে নির্দিষ্ট করা হয়েছে। কম-ভোল্টেজ বা একক-সরবরাহ সিস্টেমে অপারেশনের জন্য, টেক্সাস ইনস্ট্রুমেন্টস LinCMOS পরিবারের অপারেশনাল অ্যামপ্লিফায়ার (TLC- এবং TLV-প্রিফিক্স) সুপারিশ করা হয়। BiFET থেকে CMOS অ্যামপ্লিফায়ারে যাওয়ার সময়, স্লিও রেট এবং ব্যান্ডউইথ প্রয়োজনীয়তা এবং আউটপুট লোডিংয়ের প্রতি বিশেষ মনোযোগ দেওয়া উচিত। টেক্সাস ইনস্ট্রুমেন্টস TLV2432 এবং TLV2442 CMOS অপারেশনাল অ্যামপ্লিফায়ারগুলি বিবেচনা করার জন্য চমৎকার পছন্দ।

তথ্য

ড্রয়িং
