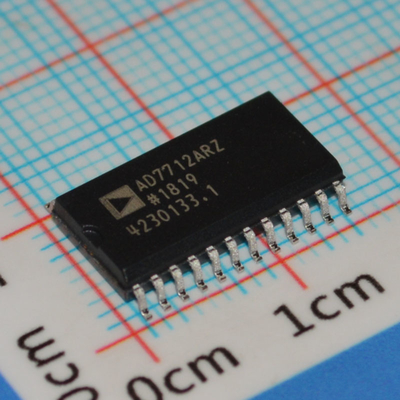

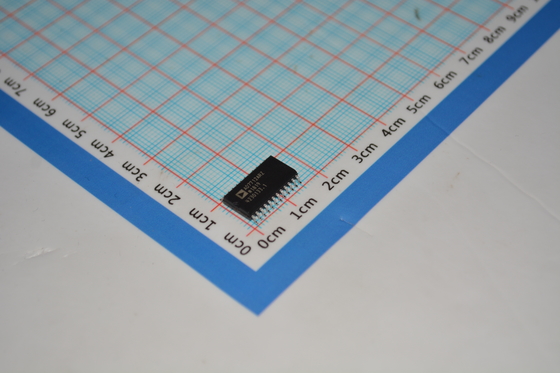

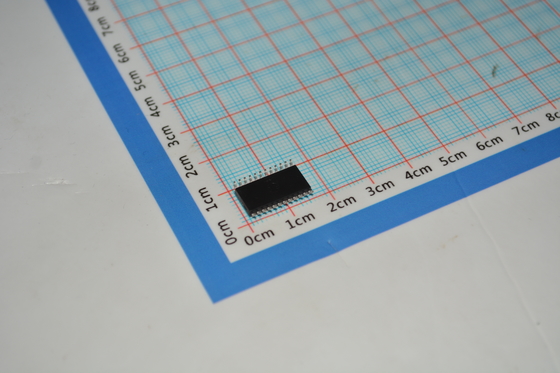

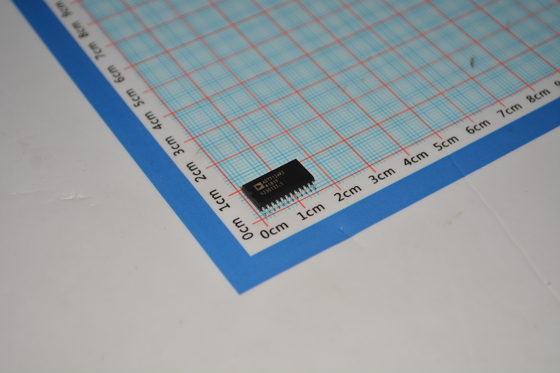

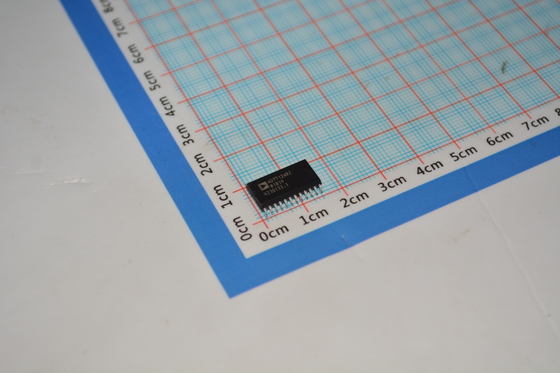

AD7712ARZ 24-বিট Σ-Δ এডিসি কম গোলমাল সহ অন-চিপ পিজিএ 5 ভি / 3 ভি অপারেশন উচ্চ নির্ভুলতা নমনীয় ফিল্টারিং এবং যথার্থ সেন্সিংয়ের জন্য কম শক্তি

AD7712ARZ 24-বিট এবং সিগমা-ডেল্টা ADC, কম নয়েজ অন-চিপ PGA, 5V/3V অপারেশন, উচ্চ নির্ভুলতা, নমনীয় ফিল্টারিং এবং নির্ভুল সেন্সিংয়ের জন্য কম পাওয়ার

বৈশিষ্ট্য

চার্জ ব্যালেন্সিং ADC

24 বিট, কোনো মিসিং কোড নেই

0.0015% অ-রৈখিকতা

উচ্চ এবং নিম্ন স্তরের অ্যানালগ ইনপুট চ্যানেল

উভয় ইনপুটের জন্য প্রোগ্রামযোগ্য লাভ

  1 থেকে 128 পর্যন্ত লাভ

  নিম্ন স্তরের চ্যানেলের জন্য ডিফারেনশিয়াল ইনপুট

প্রোগ্রামযোগ্য ফিল্টার কাটঅফ সহ লো-পাস ফিল্টার

ক্যালিব্রেশন কোয়েফিসিয়েন্ট পড়তে/লিখতে পারার ক্ষমতা

দ্বিমুখী মাইক্রোকন্ট্রোলার সিরিয়াল ইন্টারফেস

অভ্যন্তরীণ/বাহ্যিক রেফারেন্স বিকল্প

একক বা দ্বৈত-সরবরাহ অপারেশন

কম পাওয়ার (সাধারণত 25 mW) পাওয়ার-ডাউন মোড সহ

  (সাধারণত 100 W)

অ্যাপ্লিকেশন

প্রসেস কন্ট্রোল

স্মার্ট ট্রান্সমিটার

পোর্টেবল ইন্ডাস্ট্রিয়াল ইন্সট্রুমেন্ট

বর্ণনা

AD7712 হল কম ফ্রিকোয়েন্সি পরিমাপ অ্যাপ্লিকেশনগুলির জন্য একটি সম্পূর্ণ অ্যানালগ ফ্রন্ট এন্ড। ডিভাইসটিতে দুটি অ্যানালগ ইনপুট চ্যানেল রয়েছে এবং এটি সরাসরি ট্রান্সডিউসার থেকে নিম্ন স্তরের সংকেত বা উচ্চ স্তরের (±4 VREF) সংকেত গ্রহণ করে এবং একটি সিরিয়াল ডিজিটাল শব্দ আউটপুট করে। এটি 24 বিট পর্যন্ত কোনো মিসিং কোড পারফরম্যান্স উপলব্ধি করতে সিগমা-ডেল্টা রূপান্তর কৌশল ব্যবহার করে। নিম্ন স্তরের ইনপুট সংকেত একটি অ্যানালগ মডুলেটরের চারপাশে তৈরি একটি মালিকানাধীন প্রোগ্রামযোগ্য লাভ ফ্রন্ট এন্ডে প্রয়োগ করা হয়। উচ্চ স্তরের অ্যানালগ ইনপুট একই মডুলেটরে প্রয়োগ করার আগে দুর্বল করা হয়। মডুলেটর আউটপুট একটি অন-চিপ ডিজিটাল ফিল্টার দ্বারা প্রক্রিয়া করা হয়। এই ডিজিটাল ফিল্টারের প্রথম খাঁজটি অন-চিপ কন্ট্রোল রেজিস্টারের মাধ্যমে প্রোগ্রাম করা যেতে পারে, যা ফিল্টার কাটঅফ এবং সেটিং টাইম সমন্বয় করার অনুমতি দেয়।

সাধারণত, চ্যানেলগুলির মধ্যে একটি প্রধান চ্যানেল হিসাবে ব্যবহৃত হবে এবং দ্বিতীয় চ্যানেলটি দ্বিতীয় ভোল্টেজ পর্যায়ক্রমে পরিমাপ করার জন্য একটি সহায়ক ইনপুট হিসাবে ব্যবহৃত হবে। পার্টটি একটি একক সরবরাহ থেকে পরিচালনা করা যেতে পারে (VSS পিনটিকে AGND-এর সাথে বেঁধে), যদি নিম্ন স্তরের অ্যানালগ ইনপুটের সংকেতগুলি -30 mV-এর চেয়ে বেশি পজিটিভ হয়। VSS পিন নেগেটিভ করে, পার্টটি এই নিম্ন স্তরের ইনপুটে -VREF পর্যন্ত সংকেত রূপান্তর করতে পারে। এই নিম্ন স্তরের ইনপুট, সেইসাথে রেফারেন্স ইনপুট, ডিফারেনশিয়াল ইনপুট বৈশিষ্ট্যযুক্ত।

AD7712 স্মার্ট, মাইক্রোকন্ট্রোলার ভিত্তিক সিস্টেমে ব্যবহারের জন্য আদর্শ। ইনপুট চ্যানেল নির্বাচন, লাভ সেটিংস এবং সিগন্যাল পোলারিটি দ্বিমুখী সিরিয়াল পোর্টের মাধ্যমে সফটওয়্যারে কনফিগার করা যেতে পারে। AD7712-এ স্ব-ক্যালিব্রেশন, সিস্টেম ক্যালিব্রেশন এবং ব্যাকগ্রাউন্ড ক্যালিব্রেশন বিকল্পও রয়েছে এবং ব্যবহারকারীকে অন-চিপ ক্যালিব্রেশন রেজিস্টার পড়তে এবং লিখতে দেয়।

CMOS নির্মাণ কম পাওয়ার অপচয় নিশ্চিত করে এবং একটি হার্ডওয়্যার প্রোগ্রামযোগ্য পাওয়ার-ডাউন মোড স্ট্যান্ডবাই পাওয়ার খরচকে শুধুমাত্র 100 µW-এ কমিয়ে দেয়। পার্টটি 24-লিড, 0.3 ইঞ্চি প্রশস্ত, প্লাস্টিক এবং হারমেটিক ডুয়াল-ইন-লাইন প্যাকেজ (DIP) এবং সেইসাথে 24-লিড স্মল আউটলাইন (SOIC) প্যাকেজে উপলব্ধ।

তথ্য

ড্রয়িং
