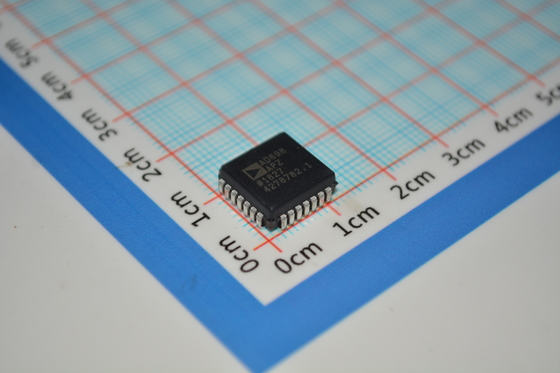

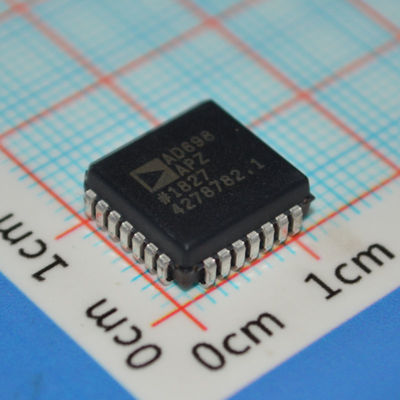

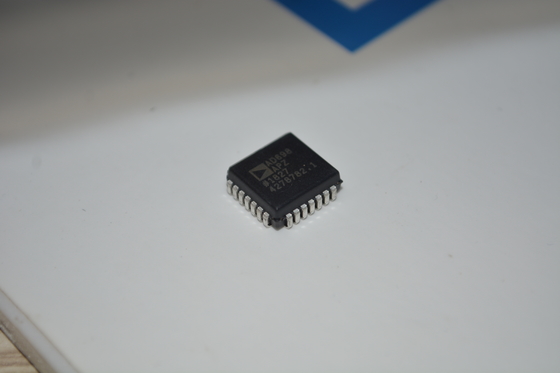

AD698APZ এলভিডিটি সিগন্যাল কন্ডিশনার ±12V থেকে ±15V অপারেশন 20kHz ব্যান্ডউইথ 0.25% রৈখিকতা একক / দ্বৈত সরবরাহ অবস্থান সেন্সিং এবং গতি নিয়ন্ত্রণের জন্য শিল্প তাপমাত্রা পরিসীমা

AD698APZ LVDT সিগন্যাল কন্ডিশনার ও প্লাস;১২V থেকে ও প্লাস;১৫V অপারেশন ২০kHz ব্যান্ডউইথ ০.২৫% লিনিয়ারিটি সিঙ্গেল/ডুয়াল সাপ্লাই ইন্ডাস্ট্রিয়াল টেম্পারেচার রেঞ্জ পজিশন সেন্সিং ও মোশন কন্ট্রোলের জন্য

andnbsp;

বৈশিষ্ট্য

একক চিপ সমাধান, অভ্যন্তরীণ অসিলেটর এবং ভোল্টেজ রেফারেন্স রয়েছে

কোনো সমন্বয় প্রয়োজন নেই

হাফ-ব্রিজ, ৪-তারের LVDT-এর সাথে ইন্টারফেস করে

অবস্থানের সমানুপাতিক ডিসি আউটপুট

২০ Hz থেকে ২০ kHz ফ্রিকোয়েন্সি রেঞ্জ

একমেরু বা দ্বিমেরু আউটপুট

এসি ব্রিজ সিগন্যালও ডিকোড করবে

অসাধারণ কর্মক্ষমতা

andnbsp; লিনিয়ারিটি: ০.০৫%

andnbsp; আউটপুট ভোল্টেজ: ১১ V

andnbsp; গেইন ড্রিফট: ২০ ppm/C (সাধারণ)

andnbsp; অফসেট ড্রিফট: ৫ ppm/C (সাধারণ)

andnbsp;

অ্যাপ্লিকেশন

AD598-এর জন্য তৈরি করা প্রায় সব অ্যাপ্লিকেশন AD698-এর সাথেও প্রয়োগ করা যেতে পারে। বিস্তারিত ব্যাখ্যার জন্য অনুগ্রহ করে AD598-এর জন্য লেখা অ্যাপ্লিকেশনগুলো দেখুন।

এর জন্য AD598 ডেটা শীট দেখুন:

andndash; প্রুভিং রিং-ওয়ে স্কেল

andndash; একাধিক LVDT-এর সিঙ্ক্রোনাস অপারেশন

andndash; উচ্চ রেজোলিউশন পজিশন-টু-ফ্রিকোয়েন্সি সার্কিট

এই সার্কিটটি স্ট্রেইন গেজের মতো রেজিস্ট্রিভ ব্রিজগুলির জন্য বা চাপ বা ফ্লো সেন্সরগুলির জন্য সাধারণত ব্যবহৃত ইন্ডাকটিভ বা ক্যাপাসিটিভ ব্রিজগুলির জন্য ব্যবহার করা যেতে পারে। এই সেন্সরগুলির নিম্ন স্তরের সিগন্যাল আউটপুট নয়েজ এবং ইন্টারফেরেন্সের জন্য সংবেদনশীল এবং এসি সিগন্যাল প্রক্রিয়াকরণ কৌশলগুলির জন্য উপযুক্ত।

andnbsp;

বর্ণনা

AD698 একটি সম্পূর্ণ, মনোলিথিক লিনিয়ার ভেরিয়েবল ডিফারেনশিয়াল ট্রান্সফরমার (LVDT) সিগন্যাল কন্ডিশনিং সাবসিস্টেম। এটি LVDT-এর সাথে একত্রে ট্রান্সডিউসার মেকানিক্যাল পজিশনকে উচ্চ নির্ভুলতা এবং পুনরাবৃত্তির সাথে একটি একমেরু বা দ্বিমেরু ডিসি ভোল্টেজে রূপান্তর করতে ব্যবহৃত হয়। চিপটিতে সমস্ত সার্কিট ফাংশন অন্তর্ভুক্ত করা হয়েছে। ফ্রিকোয়েন্সি এবং গেইন সেট করার জন্য কয়েকটি বাহ্যিক প্যাসিভ উপাদান যোগ করার মাধ্যমে, AD698 কাঁচা LVDT আউটপুটকে একটি স্কেলড ডিসি সিগন্যালে রূপান্তর করে। ডিভাইসটি হাফ-ব্রিজ LVDT, সিরিজ অপোজড কনফিগারেশনে (৪-তার) সংযুক্ত LVDT এবং RVDT-এর সাথে কাজ করবে।

AD698-এ LVDT প্রাইমারি ড্রাইভ করার জন্য একটি কম বিকৃতি সম্পন্ন সাইন ওয়েভ অসিলেটর রয়েছে। AD698-এর দুটি সিঙ্ক্রোনাস ডিমডুলেশন চ্যানেল প্রাইমারি এবং সেকেন্ডারি বিস্তার সনাক্ত করতে ব্যবহৃত হয়। যন্ত্রাংশটি প্রাইমারির বিস্তারের মাধ্যমে সেকেন্ডারির আউটপুটকে ভাগ করে এবং একটি স্কেল ফ্যাক্টর দ্বারা গুণ করে। এটি প্রাইমারি ড্রাইভে বিস্তারের পরিবর্তনের কারণে স্কেল ফ্যাক্টর ত্রুটিগুলি দূর করে, তাপমাত্রা কর্মক্ষমতা এবং স্থিতিশীলতা উন্নত করে।

AD698 LVDT ইন্টারফেসিংয়ের ঐতিহ্যবাহী পদ্ধতির সাথে যুক্ত বেশ কয়েকটি অসুবিধা দূর করতে একটি অনন্য রেশিওমেট্রিক আর্কিটেকচার ব্যবহার করে। এই নতুন সার্কিটের সুবিধাগুলো হল: কোনো সমন্বয় প্রয়োজন নেই; তাপমাত্রা স্থিতিশীলতা উন্নত হয়; এবং ট্রান্সডিউসার বিনিময়যোগ্যতা উন্নত হয়।

andnbsp;

তথ্য

andnbsp;

অঙ্কন
