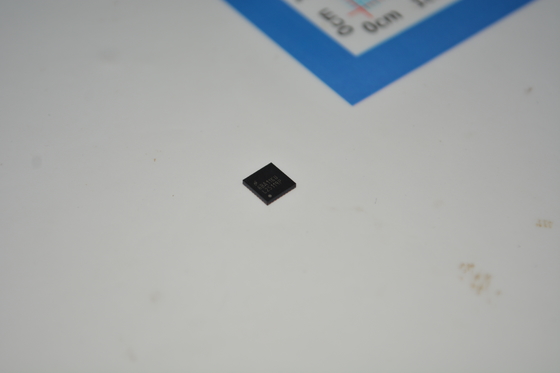

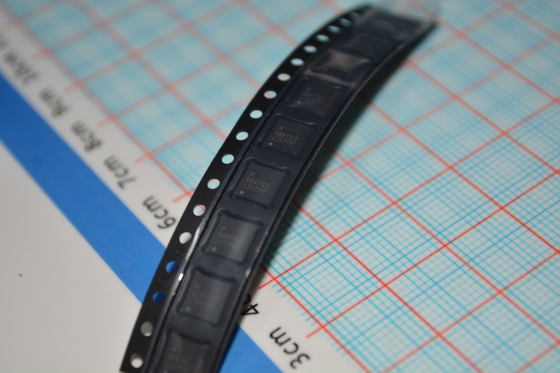

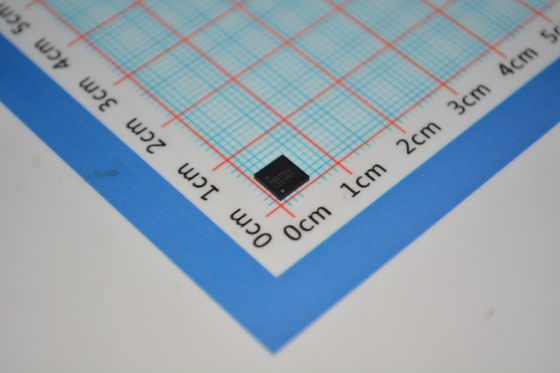

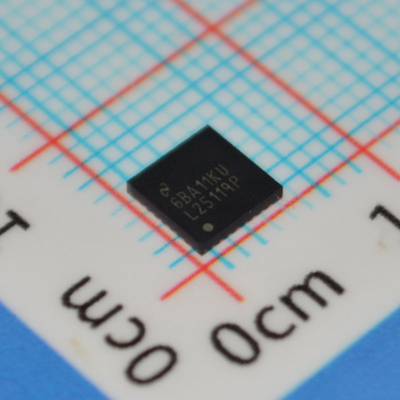

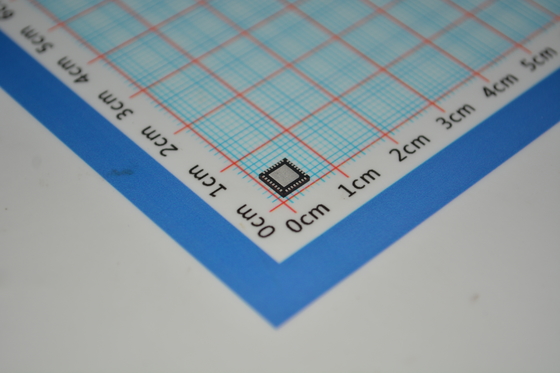

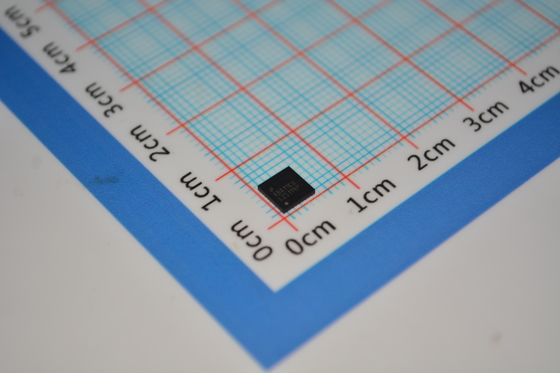

LM25119PSQ/NOPB বাোক কন্ট্রোলার 4.5-42V ইনপুট 100V/10A MOSFET ড্রাইভ 200kHz-1MHz ফ্রিকোয়েন্সি সিঙ্ক রেকটিফাইড অ্যাডজাস্টেবল UVLO থার্মাল সুরক্ষা 16-WQFN, -40°C থেকে +125°C

LM25119PSQ/NOPB বাোক কন্ট্রোলার 4.5-42V ইনপুট 100V/10A MOSFET ড্রাইভ 200kHz-1MHz ফ্রিকোয়েন্সি সিঙ্ক রেকটিফায়ার অ্যাডজাস্টেবল UVLO থার্মাল সুরক্ষা 16-WQFN, -40°C থেকে +125°C

বৈশিষ্ট্য

• এমুলেটেড পিক কারেন্ট মোড কন্ট্রোল

• ওয়াইড অপারেটিং রেঞ্জ (4.5 V থেকে 42 V)

• ডুয়াল আউটপুট বা ইন্টারলিভড সিঙ্গেল আউটপুটের জন্য সহজে কনফিগার করা যায়

• শক্তিশালী 3.3-A পিক গেট ড্রাইভ

• সুইচিং ফ্রিকোয়েন্সি 750 kHz পর্যন্ত প্রোগ্রামযোগ্য

• ঐচ্ছিক ডায়োড এমুলেশন মোড

• 0.8 V থেকে প্রোগ্রামযোগ্য আউটপুট

• নির্ভুল 1.5% ভোল্টেজ রেফারেন্স

• প্রোগ্রামযোগ্য কারেন্ট লিমিট

• হিকাপ মোড ওভারলোড সুরক্ষা

• প্রোগ্রামযোগ্য সফট-স্টার্ট

• প্রোগ্রামযোগ্য লাইন আন্ডারভোল্টেজ লকআউট

• বাহ্যিক বায়াস সাপ্লাইতে স্বয়ংক্রিয় সুইচওভার

• চ্যানেল2 এনাবল লজিক ইনপুট

• থার্মাল শাটডাউন

• লিডলেস 32-পিন WQFN প্যাকেজ

অ্যাপ্লিকেশন

• শিল্প-DC-DC মোটর ড্রাইভার

• টেলিকম সার্ভার এবং রাউটার

বর্ণনা

LM25119 ডিভাইসটি একটি ডুয়াল সিঙ্ক্রোনাস বাোক কন্ট্রোলার যা উচ্চ ভোল্টেজ বা ব্যাপকভাবে পরিবর্তিত ইনপুট সাপ্লাই থেকে স্টেপ-ডাউন রেগুলেটর অ্যাপ্লিকেশনের জন্য তৈরি করা হয়েছে। কন্ট্রোল পদ্ধতিটি একটি এমুলেটেড কারেন্ট র‍্যাম্প ব্যবহার করে কারেন্ট মোড কন্ট্রোলের উপর ভিত্তি করে তৈরি। কারেন্ট মোড কন্ট্রোল অন্তর্নিহিত লাইন ফিডফরোয়ার্ড, সাইকেল-বাই-সাইকেল কারেন্ট লিমিটিং এবং লুপ ক্ষতিপূরণের সহজতা প্রদান করে। একটি এমুলেটেড কন্ট্রোল র‍্যাম্পের ব্যবহার পালস প্রস্থ মডুলেশন সার্কিটের শব্দ সংবেদনশীলতা হ্রাস করে, যা উচ্চ ইনপুট ভোল্টেজ অ্যাপ্লিকেশনগুলিতে প্রয়োজনীয় খুব ছোট ডিউটি ​​সাইকেলের নির্ভরযোগ্য নিয়ন্ত্রণ করতে দেয়। সুইচিং ফ্রিকোয়েন্সি 50 kHz থেকে 750 kHz পর্যন্ত প্রোগ্রামযোগ্য। LM25119 ডিভাইসটি অ্যাডাপটিভ ডেড-টাইম কন্ট্রোল সহ বাহ্যিক হাই-সাইড এবং লো-সাইড N-চ্যানেল MOS পাওয়ার সুইচ চালায়। একটি ব্যবহারকারী-নির্বাচিত ডায়োড এমুলেশন মোড হালকা লোড পরিস্থিতিতে উন্নত দক্ষতার জন্য ডিসকন্টিনিউয়াস মোড অপারেশন সক্ষম করে। বাহ্যিক বায়াসে স্বয়ংক্রিয় সুইচ-ওভার সহ একটি উচ্চ ভোল্টেজ বায়াস রেগুলেটর আরও দক্ষতা উন্নত করে। অতিরিক্ত বৈশিষ্ট্যগুলির মধ্যে রয়েছে থার্মাল শাটডাউন, ফ্রিকোয়েন্সি সিঙ্ক্রোনাইজেশন, সাইকেল-বাই-সাইকেল এবং হিকাপ মোড কারেন্ট লিমিট এবং অ্যাডজাস্টেবল লাইন আন্ডারভোল্টেজ লকআউট। ডিভাইসটি একটি পাওয়ার উন্নত লিডলেস 32-পিন WQFN প্যাকেজে উপলব্ধ যাতে তাপ অপচয়ের জন্য একটি উন্মুক্ত ডাই অ্যাটাচ প্যাড রয়েছে।

তথ্য

ড্রয়িং
