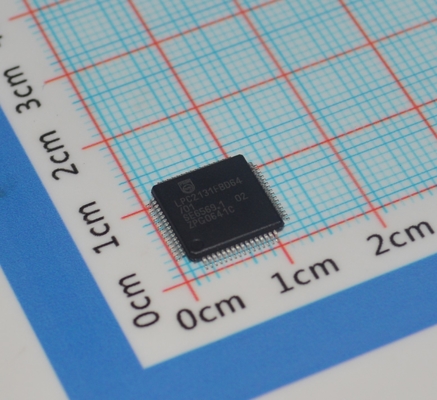

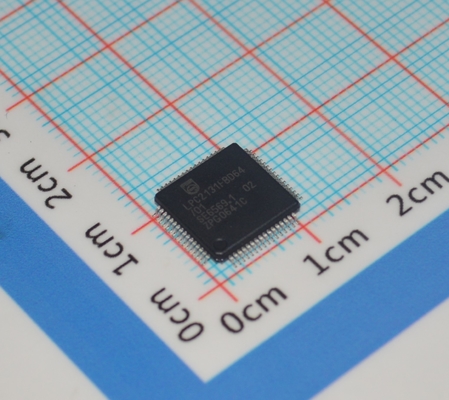

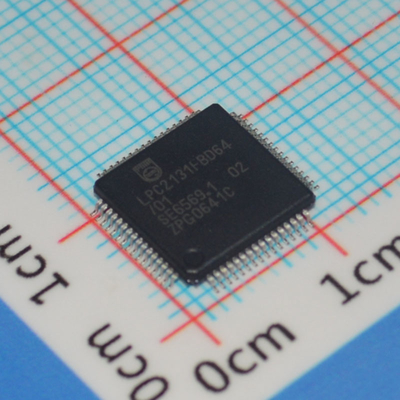

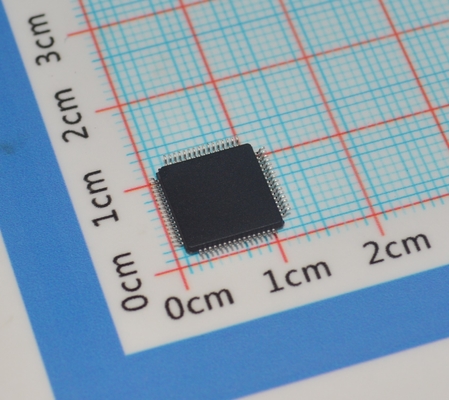

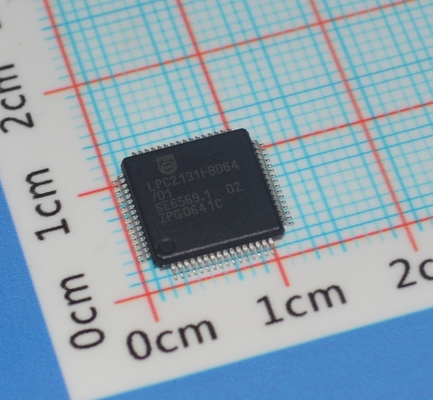

LPC2131FBD64/01,15 ARM7 MCU 32-বিট RISC কোর 64KB ফ্ল্যাশ 16KB RAM 60MHz স্পিড USB 2.0 2x UART 64-LQFP -40°C থেকে +85°C শিল্প গ্রেড

LPC2131FBD64/01,15 ARM7 MCU 32-বিট RISC কোর 64KB ফ্ল্যাশ 16KB র্যাম 60MHz গতি ইউএসবি 2.0 2x UART 64-LQFP -40anddeg;C থেকে +85anddeg;C শিল্প গ্রেড

এবংnbsp;

বৈশিষ্ট্য এবং সুবিধা

2.1 LPC213x/01 ডিভাইস দ্বারা উন্নত বৈশিষ্ট্য

দ্রুত জিপিআইও পোর্টগুলি মূল এলপিসি 213 এক্স এর তুলনায় 3.5 গুণ দ্রুত পোর্ট পিন টগলিং সক্ষম করে। তারা তার ফাংশন নির্বিশেষে যে কোনও সময় একটি পোর্ট পিন পড়ার অনুমতি দেয়।

এডিসিগুলির জন্য ডেডিকেটেড ফলাফল রেজিস্টারগুলি বিচ্ছিন্নতার ওভারহেড হ্রাস করে।

UART0/1 এর মধ্যে রয়েছে ফ্যাকশনাল বাউড রেট জেনারেটর, অটো-বাউডিং ক্ষমতা এবং হ্যান্ডশেক ফ্লো-কন্ট্রোল যা সম্পূর্ণরূপে হার্ডওয়্যারে বাস্তবায়িত।

০ অতিরিক্ত বোড নিয়ন্ত্রণ বিদ্যুৎ খরচ আরও কমিয়ে আনতে সক্ষম করে।

2.2 LPC213x এবং LPC213x/01 এর জন্য সাধারণ মূল বৈশিষ্ট্য

একটি ছোট্ট LQFP64 বা HVQFN64 প্যাকেজে 16/32-বিট ARM7TDMI-S মাইক্রোকন্ট্রোলার।

৮/১৬/৩২ কিলোবাইট স্ট্যাটিক RAM এবং ৩২/৬৪/১২৮/২৫৬/৫১২ কিলোবাইট ফ্ল্যাশ প্রোগ্রাম মেমরি। ১২৮ বিট প্রশস্ত ইন্টারফেস/অ্যাক্সিলারেটর উচ্চ গতির ৬০ মেগাহার্জ অপারেশন সক্ষম করে।

∙ ইন-সিস্টেম প্রোগ্রামিং/ইন-অ্যাপ্লিকেশন প্রোগ্রামিং (আইএসপি/আইএপি) অন-চিপ বুটলোডার সফটওয়্যারের মাধ্যমে। একক ফ্ল্যাশ সেক্টর বা সম্পূর্ণ চিপ মুছে ফেলা 400 এমএস এবং 256 বি প্রোগ্রামিং 1 এমএস।

EmbeddedICE RT এবং Embedded Trace ইন্টারফেসগুলি অন-চিপ RealMonitor সফটওয়্যারের সাথে রিয়েল-টাইম ডিবাগিং এবং উচ্চ-গতির নির্দেশ কার্যকরকরণের ট্র্যাকিং সরবরাহ করে।

এক (LPC2131/32) বা দুটি (LPC2134/36/38) 8-চ্যানেলের 10-বিট এডিসি মোট 16 টি পর্যন্ত অ্যানালগ ইনপুট সরবরাহ করে, রূপান্তর সময়গুলি 2 এর মতো কম।44

¢s প্রতি চ্যানেলে।

একক ১০-বিট ডিএসি পরিবর্তনশীল অ্যানালগ আউটপুট প্রদান করে (এলপিসি২১৩২/৩৪/৩৬/৩৮) ।

২টি ৩২-বিট টাইমার/বাহ্যিক ইভেন্ট কাউন্টার (প্রতিটিতে চারটি ক্যাপচার এবং চারটি তুলনা চ্যানেল সহ), পিডব্লিউএম ইউনিট (ছয়টি আউটপুট) এবং ওয়াচডগ।

স্বতন্ত্র শক্তি এবং 32 কিলোহার্টজ ঘড়ি ইনপুট সহ রিয়েল-টাইম ঘড়ি।

∙ একাধিক সিরিয়াল ইন্টারফেস যার মধ্যে দুটি ইউআরটি (১৬সি৫৫০), দুটি ফাস্ট আই২সি বাস (৪০০ কেবিটি/সেকেন্ড), এসপিআই এবং এসএসপি বুফারিং এবং পরিবর্তনশীল ডেটা দৈর্ঘ্যের ক্ষমতা সহ।

কনফিগারযোগ্য অগ্রাধিকার এবং ভেক্টর ঠিকানা সহ ভেক্টরযুক্ত বিচ্ছিন্নতা নিয়ামক।

৪৭ টি পর্যন্ত ৫ ভোল্ট সহনশীল সাধারণ উদ্দেশ্য I/O পিন ছোট LQFP64 বা HVQFN প্যাকেজে।

√ নট এজ বা স্তর সংবেদনশীল বহিরাগত বিরতি পিন পর্যন্ত উপলব্ধ।

৬০ মেগাহার্টজ সর্বোচ্চ সিপিইউ ক্লক ১০০ ইউএস সেটলিং টাইম সহ প্রোগ্রামযোগ্য অন চিপ পিএলএল থেকে পাওয়া যায়।

✓ অন-চিপ ইন্টিগ্রেটেড ওসিলেটর 1 থেকে 30 মেগাহার্জ ব্যাপ্তি এবং 50 মেগাহার্জ পর্যন্ত বাহ্যিক ওসিলেটর সহ বাহ্যিক স্ফটিকের সাথে কাজ করে।

বিদ্যুৎ সাশ্রয়ী মোডগুলির মধ্যে রয়েছে আইডল এবং পাওয়ার ডাউন।

অতিরিক্ত পাওয়ার অপ্টিমাইজেশনের জন্য পেরিফেরাল ফাংশনগুলির পাশাপাশি পেরিফেরাল ঘড়ির পৃথক সক্ষম / নিষ্ক্রিয়করণ।

এক্সটার্নাল ইন্টারপুট বা BOD এর মাধ্যমে পাওয়ার-ডাউন মোড থেকে প্রসেসরের জাগরণ।

পোর এবং বোড সার্কিট সহ একক পাওয়ার সাপ্লাই চিপঃ

¢সিপিইউ অপারেটিং ভোল্টেজ পরিসীমা ৩.০ ভোল্ট থেকে ৩.৬ ভোল্ট (৩.৩ ভোল্ট এবং ১০% এর বেশি) ৫ ভোল্ট সহ্যকারী আই/ও প্যাড সহ।

এবংnbsp;

সাধারণ বর্ণনা

প্রোডাক্ট ডেটা শীট এলপিসি২১৩১/৩২/৩৪/৩৬/৩৮ মাইক্রোকন্ট্রোলারগুলি রিয়েল টাইম এমুলেশন এবং এমবেডেড ট্রেস সাপোর্ট সহ একটি ১৬/৩২ বিট এআরএম৭টিডিএমআই-এস সিপিইউতে ভিত্তি করে তৈরি, যা মাইক্রোকন্ট্রোলারকে ৩২ কেবি সহ একত্রিত করে,৬৪ কেবি, 128 কেবি, 256 কেবি এবং 512 কেবি এমবেডেড হাই-স্পিড ফ্ল্যাশ মেমরি। একটি 128 বিট প্রশস্ত মেমরি ইন্টারফেস এবং একটি অনন্য ত্বরান্বিত আর্কিটেকচার সর্বোচ্চ ক্লক রেটে 32-বিট কোড কার্যকর করতে সক্ষম করে।সমালোচনামূলক কোড আকারের অ্যাপ্লিকেশনের জন্য, বিকল্প ১৬-বিট থাম্ব মোড কম পারফরম্যান্স পেনাল্টি সহ কোডকে ৩০% এরও বেশি হ্রাস করে।

তাদের ক্ষুদ্র আকার এবং কম শক্তি খরচ কারণে, এই মাইক্রোকন্ট্রোলারগুলি এমন অ্যাপ্লিকেশনগুলির জন্য আদর্শ যেখানে ক্ষুদ্রীকরণ একটি মূল প্রয়োজনীয়তা, যেমন অ্যাক্সেস নিয়ন্ত্রণ এবং বিক্রয় পয়েন্ট।সিরিয়াল কমিউনিকেশন ইন্টারফেসের বিস্তৃত পরিসীমা এবং 8 কেবি এর অন-চিপ এসআরএমই বিকল্পগুলির সাথে, 16 কেবি, এবং 32 কেবি, তারা যোগাযোগ গেটওয়ে এবং প্রোটোকল রূপান্তরকারী, নরম মডেম, ভয়েস স্বীকৃতি এবং নিম্ন-শেষ ইমেজিং জন্য খুব উপযুক্ত,উভয় বড় বাফার আকার এবং উচ্চ প্রসেসিং ক্ষমতা প্রদান. বিভিন্ন ৩২-বিট টাইমার, একক বা দ্বৈত ১০-বিট ৮-চ্যানেল এডিসি, ১০-বিট ডিএসি,পিডব্লিউএম চ্যানেল এবং ৪৭ টি জিপিআইও লাইন যার মধ্যে নয়টি প্রান্ত বা স্তর সংবেদনশীল বহিরাগত বিচ্ছিন্ন পিন রয়েছে যা এই মাইক্রোকন্ট্রোলারগুলিকে শিল্প নিয়ন্ত্রণ এবং চিকিত্সা সিস্টেমের জন্য বিশেষভাবে উপযুক্ত করে তোলে.
