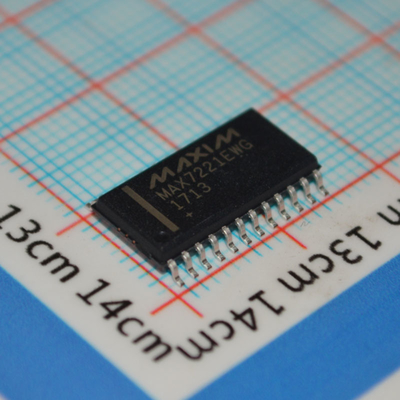

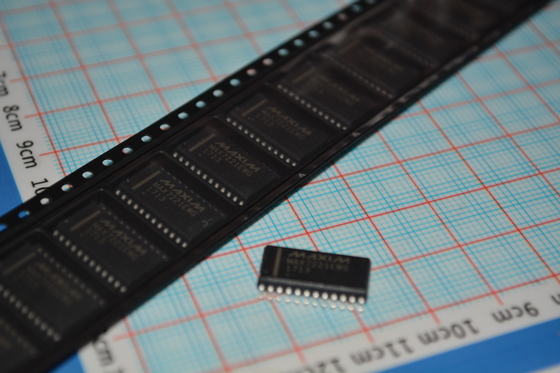

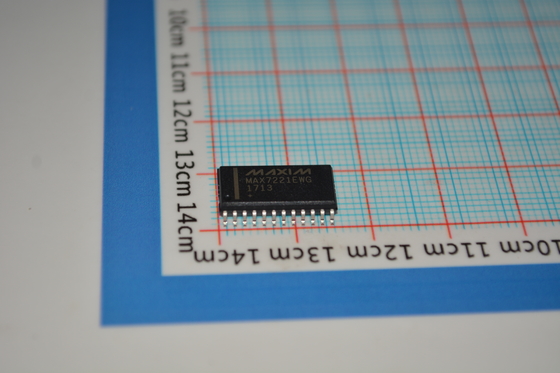

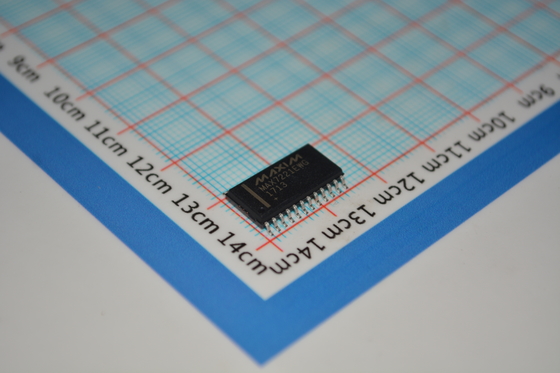

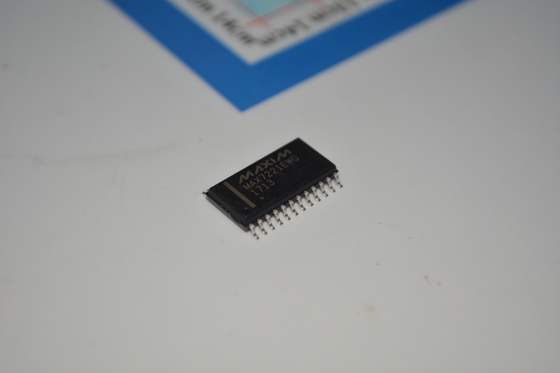

MAX7221EWG+T 8-সংখ্যার LED ডিসপ্লে ড্রাইভার SPI ইন্টারফেস সহ, 10MHz সিরিয়াল ডেটা রেট, 2.7V-5.5V অপারেশন, পৃথক LED নিয়ন্ত্রণ এবং 24-পিন ওয়াইড SOIC প্যাকেজ

MAX7221EWG+T 8-সংখ্যার LED ডিসপ্লে ড্রাইভার SPI ইন্টারফেস সহ, 10MHz সিরিয়াল ডেটা রেট, 2.7V-5.5V অপারেশন, পৃথক LED নিয়ন্ত্রণ এবং 24-পিন ওয়াইড SOIC প্যাকেজ

এবংnbsp;

বৈশিষ্ট্য

● 10MHz সিরিয়াল ইন্টারফেস

● পৃথক LED সেগমেন্ট নিয়ন্ত্রণ

● ডিকোড/নো-ডিকোড ডিজিট নির্বাচন

● 150andmu;A কম-পাওয়ার শাটডাউন (ডেটা সংরক্ষিত)

● ডিজিটাল এবং অ্যানালগ উজ্জ্বলতা নিয়ন্ত্রণ

● পাওয়ার-আপে ডিসপ্লে ফাঁকা

● সাধারণ-ক্যাথোড LED ডিসপ্লে ড্রাইভ করুন

● কম EMI-এর জন্য স্লিউ-রেট সীমিত সেগমেন্ট ড্রাইভার (MAX7221)

● SPI, QSPI, MICROWIRE সিরিয়াল ইন্টারফেস (MAX7221)

● 24-পিন DIP এবং SO প্যাকেজ

এবংnbsp;

অ্যাপ্লিকেশন

● বার-গ্রাফ ডিসপ্লে

● শিল্প কন্ট্রোলার

● প্যানেল মিটার

● LED ম্যাট্রিক্স ডিসপ্লে

এবংnbsp;

বর্ণনা

MAX7219/MAX7221 হল কমপ্যাক্ট, সিরিয়াল ইনপুট/আউটপুট সাধারণ-ক্যাথোড ডিসপ্লে ড্রাইভার যা মাইক্রোপ্রসেসর (এবংmu;Ps)-কে 8 ডিজিট পর্যন্ত 7-সেগমেন্ট নিউমেরিক LED ডিসপ্লে, বার-গ্রাফ ডিসপ্লে, বা 64টি পৃথক LED-এর সাথে ইন্টারফেস করে। অন-চিপ অন্তর্ভুক্ত রয়েছে একটি BCD কোড-B ডিকোডার, মাল্টিপ্লেক্স স্ক্যান সার্কিট্রি, সেগমেন্ট এবং ডিজিট ড্রাইভার এবং একটি 8x8 স্ট্যাটিক RAM যা প্রতিটি সংখ্যা সংরক্ষণ করে। সমস্ত LED-এর জন্য সেগমেন্ট কারেন্ট সেট করতে শুধুমাত্র একটি বাহ্যিক প্রতিরোধকের প্রয়োজন। MAX7221 SPIandtrade;, QSPIandtrade;, এবং MICROWIREandtrade;-এর সাথে সামঞ্জস্যপূর্ণ এবং EMI কমাতে স্লিউ-রেট-সীমিত সেগমেন্ট ড্রাইভার রয়েছে।

একটি সুবিধাজনক 4-তারের সিরিয়াল ইন্টারফেস সমস্ত সাধারণ এবংmu;Ps-এর সাথে সংযোগ স্থাপন করে। পুরো ডিসপ্লে পুনরায় না লিখেই পৃথক সংখ্যাগুলি সম্বোধন এবং আপডেট করা যেতে পারে। MAX7219/MAX7221 ব্যবহারকারীকে প্রতিটি সংখ্যার জন্য কোড-বি ডিকোডিং বা কোনো-ডিকোড নির্বাচন করার অনুমতি দেয়।

ডিভাইসগুলির মধ্যে রয়েছে একটি 150andmu;A কম-পাওয়ার শাটডাউন মোড, অ্যানালগ এবং ডিজিটাল উজ্জ্বলতা নিয়ন্ত্রণ, একটি স্ক্যান-সীমা রেজিস্টার যা ব্যবহারকারীকে 1 থেকে 8 সংখ্যা প্রদর্শন করতে দেয় এবং একটি পরীক্ষা মোড যা সমস্ত LED চালু করতে বাধ্য করে।

3V অপারেশন বা সেগমেন্ট ব্লিংকিংয়ের জন্য, MAX6951 ডেটা শীটটি দেখুন।

এবংnbsp;

তথ্য

এবংnbsp;

অঙ্কন
