পণ্যের বিবরণ:
প্রদান:
|
Function: | Step-Up, Step-Down | Output Configuration: | Positive or Negative |
---|---|---|---|
Topology: | Buck, Boost | Output Type: | Adjustable |
Number of Outputs: | 1 |

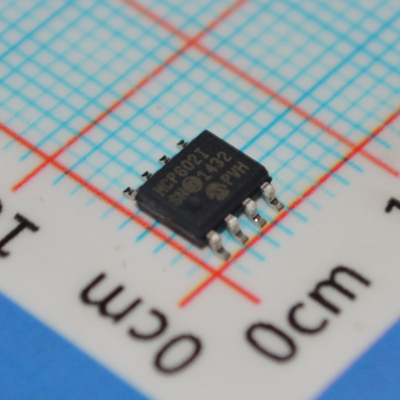

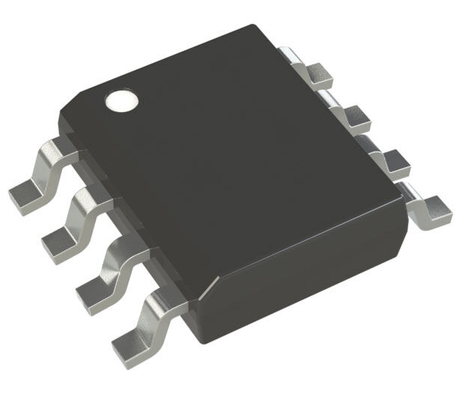

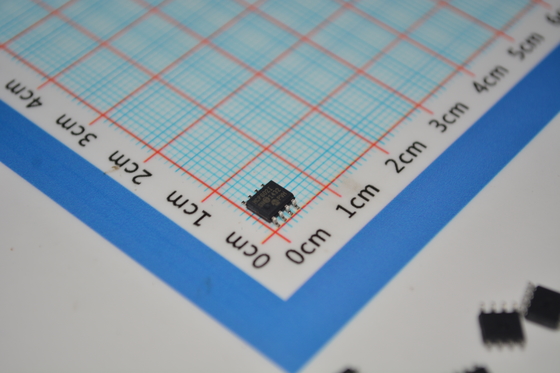

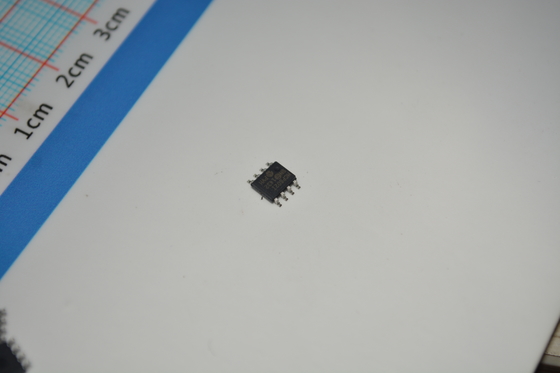

MCP602-I/SN 2.7V-6V ডুয়াল অপ এম্প (Op Amp) যার 10MHz ব্যান্ডউইথ, কম 1.8mA কারেন্ট, রেল-টু-রেল I/O, 3V/5V অপারেশন এবং 8-পিন SOIC প্যাকেজ
বৈশিষ্ট্য
• একক-সরবরাহ: 2.7V থেকে 6.0V
• রেল-টু-রেল আউটপুট
• ইনপুট রেঞ্জে গ্রাউন্ড অন্তর্ভুক্ত
• গেইন ব্যান্ডউইথ প্রোডাক্ট: 2.8 MHz (সাধারণ)
• ইউনিটি-গেইন স্থিতিশীল
• কম কোয়েসেন্ট কারেন্ট: 230 µA/অ্যাম্প্লিফায়ার (সাধারণ)
• চিপ সিলেক্ট (CS ): শুধুমাত্র MCP603
• তাপমাত্রা সীমা:
- শিল্প: -40°C থেকে +85°C
- বর্ধিত: -40°C থেকে +125°C
• একক, ডুয়াল এবং কোয়াডে উপলব্ধ
অ্যাপ্লিকেশন
• পোর্টেবল সরঞ্জাম
• A/D কনভার্টার ড্রাইভার
• ফটো ডায়োড প্র-অ্যাম্প
• এনালগ ফিল্টার
• ডেটা অধিগ্রহণ
• নোটবুক এবং পিডিএ
• সেন্সর ইন্টারফেস
বর্ণনা
Microchip Technology Inc. MCP601/1R/2/3/4 পরিবারের কম-পাওয়ার অপারেশনাল অ্যাম্প্লিফায়ার (op amps) একক (MCP601), চিপ সিলেক্ট সহ একক (CS ) (MCP603), ডুয়াল (MCP602), এবং কোয়াড (MCP604) কনফিগারেশনে অফার করা হয়। এই op amps কম বায়াস কারেন্ট, উচ্চ গতির অপারেশন, উচ্চ ওপেন-লুপ গেইন এবং রেল-টু-রেল আউটপুট সুইং প্রদান করে এমন একটি উন্নত CMOS প্রযুক্তি ব্যবহার করে। এই পণ্যটি একটি একক সরবরাহ ভোল্টেজের সাথে কাজ করে যা 2.7V পর্যন্ত কম হতে পারে, যেখানে প্রতি অ্যাম্প্লিফায়ারে 230 µA (সাধারণ) কোয়েসেন্ট কারেন্ট খরচ হয়। এছাড়াও, সাধারণ মোড ইনপুট ভোল্টেজ রেঞ্জ গ্রাউন্ডের 0.3V নিচে যায়, যা এই অ্যাম্প্লিফায়ারগুলিকে একক-সরবরাহ অপারেশনের জন্য আদর্শ করে তোলে।
এই ডিভাইসগুলি কম কোয়েসেন্ট কারেন্টের কারণে কম পাওয়ার, ব্যাটারি চালিত সার্কিটগুলির জন্য, তাদের বিস্তৃত ব্যান্ডউইথের কারণে A/D কনভার্ট ড্রাইভার অ্যাম্প্লিফায়ারগুলির জন্য বা তাদের কম ইনপুট বায়াস কারেন্টের কারণে অ্যান্টি-অ্যালিজিং ফিল্টারগুলির জন্য উপযুক্ত।
MCP601, MCP602, এবং MCP603 স্ট্যান্ডার্ড 8-লিড PDIP, SOIC, এবং TSSOP প্যাকেজে উপলব্ধ। MCP601 এবং MCP601R স্ট্যান্ডার্ড 5-লিড SOT-23 প্যাকেজেও উপলব্ধ, যেখানে MCP603 একটি স্ট্যান্ডার্ড 6-লিড SOT-23 প্যাকেজে উপলব্ধ। MCP604 স্ট্যান্ডার্ড 14-লিড PDIP, SOIC, এবং TSSOP প্যাকেজে অফার করা হয়।
MCP601/1R/2/3/4 পরিবার শিল্প এবং বর্ধিত তাপমাত্রা range-এ উপলব্ধ এবং এটির পাওয়ার সাপ্লাই রেঞ্জ 2.7V থেকে 6.0V
তথ্য
বিভাগ
|
|
|
Mfr
|
|
|
সিরিজ
|
-
|
|
প্যাকেজিং
|
টিউব
|
|
অংশের অবস্থা
|
সক্রিয়
|
|
অ্যাম্প্লিফায়ার প্রকার
|
|
|
সার্কিটের সংখ্যা
|
2
|
|
আউটপুট প্রকার
|
রেল-টু-রেল
|
|
স্লিও রেট
|
2.3V/µs
|
|
গেইন ব্যান্ডউইথ প্রোডাক্ট
|
2.8 MHz
|
|
কারেন্ট - ইনপুট বায়াস
|
1 pA
|
|
ভোল্টেজ - ইনপুট অফসেট
|
700 µV
|
|
কারেন্ট - সরবরাহ
|
230µA (x2 চ্যানেল)
|
|
কারেন্ট - আউটপুট / চ্যানেল
|
22 mA
|
|
ভোল্টেজ - সরবরাহ স্প্যান (ন্যূনতম)
|
2.7 V
|
|
ভোল্টেজ - সরবরাহ স্প্যান (সর্বোচ্চ)
|
6 V
|
|
অপারেটিং তাপমাত্রা
|
-40°C ~ 85°C (TA)
|
|
মাউন্টিং প্রকার
|
সারফেস মাউন্ট
|
|
প্যাকেজ / কেস
|
8-SOIC (0.154", 3.90mm প্রস্থ)
|
|
সরবরাহকারী ডিভাইস প্যাকেজ
|
8-SOIC
|
|
বেস পণ্যের নম্বর
|
ড্রয়িং
