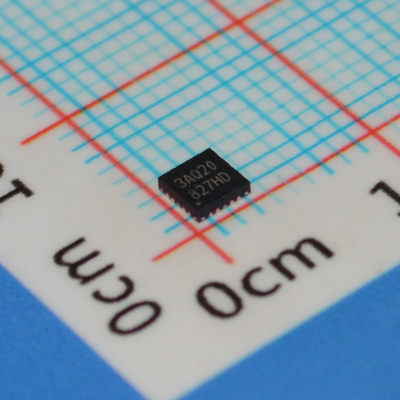

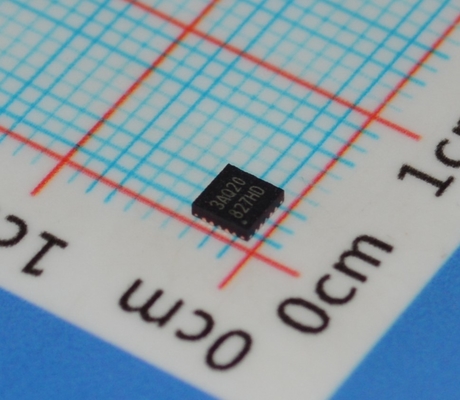

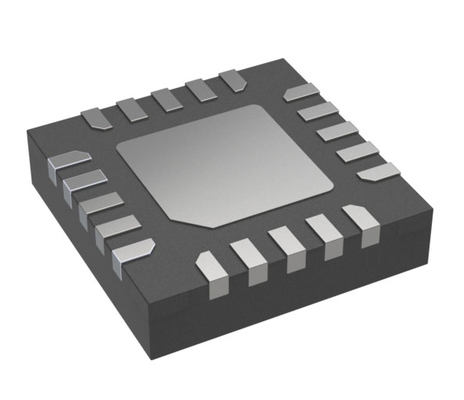

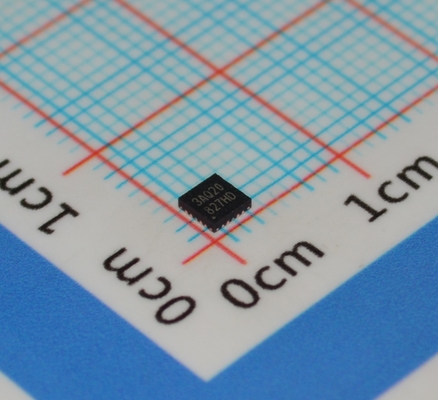

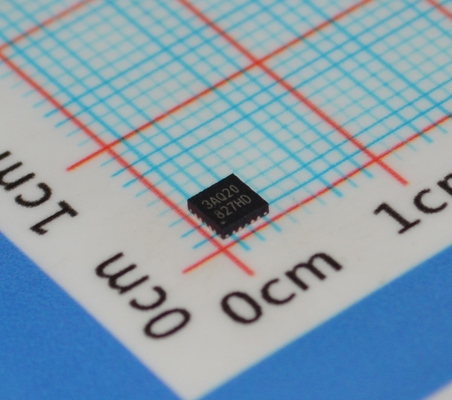

N76E003AQ20 20MHz 8051-ভিত্তিক MCU, 18KB ফ্ল্যাশ, 1KB SRAM, 12-বিট ADC, 16 PWM UART/SPI/I²C, 2.4V-5.5V অপারেশন, 20-পিন TSSOP প্যাকেজে

N76E003AQ20 20MHz 8051-ভিত্তিক MCU, 18KB ফ্ল্যাশ, 1KB SRAM, 12-বিট ADC, 16 PWM, UART/SPI/I²C, 2.4V-5.5V অপারেশন, 20-পিন TSSOP প্যাকেজে

এবংnbsp;

বৈশিষ্ট্য
CPU:
সম্পূর্ণ স্ট্যাটিক ডিজাইন 8-বিট উচ্চ পারফরম্যান্স 1T 8051-ভিত্তিক CMOS মাইক্রোকন্ট্রোলার।

নির্দেশনা সেট MCS-51 এর সাথে সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ।

4-অগ্রাধিকার-স্তর ইন্টারাপ্ট ক্ষমতা।

ডুয়াল ডেটা পয়েন্টার (DPTRs)।

অপারেটিং:
2.4V থেকে 5.5V পর্যন্ত বিস্তৃত সরবরাহ ভোল্টেজ।

16 MHz পর্যন্ত বিস্তৃত অপারেটিং ফ্রিকোয়েন্সি

শিল্প তাপমাত্রা গ্রেড: -40and#39;C থেকে +105℃C

মেমরি:
ব্যবহারকারী কোডের জন্য 18K বাইট পর্যন্ত APROM।

কনফিগারযোগ্য 4K/3K/2K/1K/0K বাইট LDROM, যা ব্যবহারকারী-উন্নত বুট কোডের নমনীয়তা প্রদান করে।

ফ্ল্যাশ মেমরি, প্রতিটিতে 128 বাইটের পৃষ্ঠা সহ জমা হয়েছে।

বিল্ট-ইন ইন-অ্যাপ্লিকেশন-প্রোগ্রামেবল (lAP)।

নিরাপত্তার জন্য কোড লক।
256 বাইট অন-চিপ RAM।

MOVX নির্দেশ দ্বারা অ্যাক্সেসযোগ্য অতিরিক্ত 768 বাইট অন-চিপauxiliary RAM (XRAM)।

তিন-চ্যানেল ইনপুট ক্যাপচার মডিউল এবং 9 ইনপুট পিন সহ একটি 16-বিট টাইমার 2 নির্বাচন করা যেতে পারে।

একটি 16-বিট অটো-রিলোড টাইমার 3, যা UARTs-এর বাউড রেট ক্লক সোর্স হতে পারে

টাইমারের জন্য একটি 16-বিট PWM কাউন্টার ইন্টারাপ্ট।-
একটি প্রোগ্রামযোগ্য ওয়াচডগ টাইমার (WDT) ডেডিকেটেড 10 kHz অভ্যন্তরীণ উৎস দ্বারা ক্লক করা হয়।

পাওয়ার হ্রাস মোডগুলির জন্য স্ব-সময়যুক্ত ওয়েক-আপের জন্য একটি ডেডিকেটেড সেলফ ওয়েক-আপ টাইমার (WKT)।
ফ্রেম ত্রুটি সনাক্তকরণ এবং স্বয়ংক্রিয় ঠিকানা স্বীকৃতির সাথে দুটি ফুল-ডুপ্লেক্স UART পোর্ট। UART0-এর TXD এবং RXD পিনগুলি সফ্টওয়্যারের মাধ্যমে বিনিময়যোগ্য।

মাস্টার এবং স্লেভ মোড সহ একটি SPl পোর্ট, যখন সিস্টেম ক্লক 16 MHz হয় তখন 8 Mbps পর্যন্ত।
মাস্টার এবং স্লেভ মোড সহ একটি iand#39;C বাস, 400 kbps ডেটা রেট পর্যন্ত।

তিন জোড়া, পালস প্রস্থ মডুলেটর (PWM) আউটপুটের ছয়টি চ্যানেল, 10টি আউটপুট পিন নির্বাচন করা যেতে পারে, 16-বিট পর্যন্ত রেজোলিউশন, বিভিন্ন মোড এবং মোটর নিয়ন্ত্রণের জন্য ফল্ট ব্রেক ফাংশন সহ।

পিন ইন্টারাপ্টের আটটি চ্যানেল, সমস্ত l/0 পোর্টের জন্য শেয়ার করা হয়েছে, প্রান্ত/স্তর সনাক্তকরণের পরিবর্তনশীল কনফিগারেশন সহ।

একটি 12-বিট ADC, 500 ksps পর্যন্ত রূপান্তর হার, হার্ডওয়্যার ট্রিগার এবং রূপান্তর ফলাফলের তুলনা মোটর নিয়ন্ত্রণ সহজতর করে।

পাওয়ার ম্যানেজমেন্ট:
দুটি পাওয়ার হ্রাস মোড: নিষ্ক্রিয় এবং পাওয়ার-ডাউন মোড।

পাওয়ার মনিটর:
ব্রাউন-আউট ডিটেকশন (BOD) কম পাওয়ার মোড উপলব্ধ, 4-লেভেল নির্বাচন, ইন্টারাপ্ট বা রিসেট বিকল্প।

পাওয়ার-অন রিসেট(POR)

শক্তিশালী ESD এবং EFT অনাক্রম্যতা।

উন্নয়ন সরঞ্জাম:
KElLandquot;andquot; উন্নয়ন পরিবেশ সহ Nuvoton অন-চিপ-ডিবাগার (OCD)।

Nuvoton ইন-সার্কিট-প্রোগ্রামার (lCP)।
UART-এর মাধ্যমে Nuvoton ইন-সিস্টেম-প্রোগ্রামিং (ISP)

এবংnbsp;

বর্ণনা

N76E003 একটি এম্বেডেড ফ্ল্যাশ টাইপ, 8-বিট উচ্চ পারফরম্যান্স 1T 8051-ভিত্তিক মাইক্রোকন্ট্রোলার। নির্দেশিকা সেটটি স্ট্যান্ডার্ড 80C51-এর সাথে সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ এবং কর্মক্ষমতা উন্নত।

N76E003-এ APROM নামক 18K বাইট পর্যন্ত প্রধান ফ্ল্যাশ রয়েছে, যেখানে ব্যবহারকারী কোডের বিষয়বস্তু থাকে। N76E003 ফ্ল্যাশ ইন-অ্যাপ্লিকেশন-প্রোগ্রামিং (lAP) ফাংশন সমর্থন করে, যা অন-চিপ ফার্মওয়্যার আপডেটের সুবিধা দেয়। lAP ব্যবহারকারী কোড অ্যারের যেকোনো ব্লকটিকে নন-ভোলিটাইল ডেটা স্টোরেজ হিসাবে ব্যবহার করার জন্য কনফিগার করা সম্ভব করে তোলে, যা lAP দ্বারা লিখিত এবং lAP বা MOVC নির্দেশ দ্বারা পড়া হয়। একটি অতিরিক্ত ফ্ল্যাশ রয়েছে যাকে LDROM বলা হয়, যেখানে বুট কোড সাধারণত ইন-সিস্টেম-প্রোগ্রামিং (lSP) করার জন্য থাকে। LDROM আকার 4K বাইট পর্যন্ত কনফিগারযোগ্য। প্রোগ্রামিং এবং যাচাই সহজ করার জন্য, ফ্ল্যাশ সমান্তরাল রাইটার বা ইন-সার্কিট-প্রোগ্রামিং (lCP) দ্বারা ইলেকট্রনিকভাবে প্রোগ্রাম এবং পড়তে দেয়। একবার কোড নিশ্চিত হয়ে গেলে, ব্যবহারকারী নিরাপত্তার জন্য কোড লক করতে পারে।

N76E003 256 বাইট SRAM, 768 বাইট auxiliary RAM (XRAM), 18 পর্যন্ত সাধারণ উদ্দেশ্যে l/0, দুটি 16-বিট টাইমার/কাউন্টার 0/1, একটি 16-বিট টাইমার2 সহ তিন-চ্যানেল ইনপুট ক্যাপচার মডিউল, একটি ওয়াচডগ টাইমার (wDT), একটি সেলফ ওয়েক-আপ টাইমার (WKT), সাধারণ উদ্দেশ্যে বা বাউড রেট জেনারেটরের জন্য একটি 16-বিট অটো-রিলোড টাইমার3, ফ্রেম ত্রুটি সনাক্তকরণ এবং স্বয়ংক্রিয় ঠিকানা স্বীকৃতি সহ দুটি UART, একটি SPl, একটি land#39;C, পাঁচটি উন্নত PWM আউটপুট চ্যানেল, সমস্ত l0-এর জন্য আট-চ্যানেল শেয়ার করা পিন ইন্টারাপ্ট এবং একটি 12-বিট ADC সহ সমৃদ্ধ পেরিফেরাল সরবরাহ করে। পেরিফেরালগুলি 4-লেভেল-অগ্রাধিকার ইন্টারাপ্ট ক্ষমতা সহ 18টি উৎস দিয়ে সজ্জিত।

N76E003 তিনটি ক্লক সোর্স দিয়ে সজ্জিত এবং সফ্টওয়্যারের মাধ্যমে অন-দ্য-ফ্লাই স্যুইচিং সমর্থন করে। তিনটি ক্লক সোর্সের মধ্যে রয়েছে বাহ্যিক ক্লক ইনপুট, 10 kHz অভ্যন্তরীণ অসিলেটর এবং একটি 16 MHz অভ্যন্তরীণ সুনির্দিষ্ট অসিলেটর যা ঘরের তাপমাত্রায় +1% পর্যন্ত ফ্যাক্টরি ট্রিম করা হয়। N76E003 অতিরিক্ত পাওয়ার মনিটরিং ডিটেকশন প্রদান করে যেমন পাওয়ার-অন রিসেট এবং 4-লেভেল ব্রাউন-আউট ডিটেকশন, যা একটি উচ্চ নির্ভরযোগ্যতা সিস্টেম ডিজাইনের জন্য পাওয়ার-অন/অফ সিকোয়েন্সকে স্থিতিশীল করে।

N76E003 মাইক্রোকন্ট্রোলার অপারেশন দুটি অর্থনৈতিক পাওয়ার মোড - ldle এবং পাওয়ার-ডাউন মোড সহ খুব কম পাওয়ার খরচ করে, যা সফ্টওয়্যার নির্বাচনযোগ্য। ldle মোড CPU ক্লক বন্ধ করে দেয় কিন্তু পেরিফেরাল অপারেশন চালিয়ে যেতে দেয়। পাওয়ার-ডাউন মোড সর্বনিম্ন পাওয়ার খরচের জন্য পুরো সিস্টেম ক্লক বন্ধ করে দেয়। N76E003-এর সিস্টেম ক্লক সফ্টওয়্যার ক্লক ডিভাইডার দ্বারাও ধীর করা যেতে পারে, যা কার্যকর কর্মক্ষমতা এবং পাওয়ার খরচের মধ্যে নমনীয়তার অনুমতি দেয়।

উচ্চ পারফরম্যান্স CPU কোর এবং সমৃদ্ধ সু-পরিকল্পিত পেরিফেরালগুলির সাথে, N76E003 একটি সাধারণ উদ্দেশ্য, হোম অ্যাপ্লায়েন্স বা মোটর কন্ট্রোল সিস্টেম অর্জনের জন্য উপকারী।
