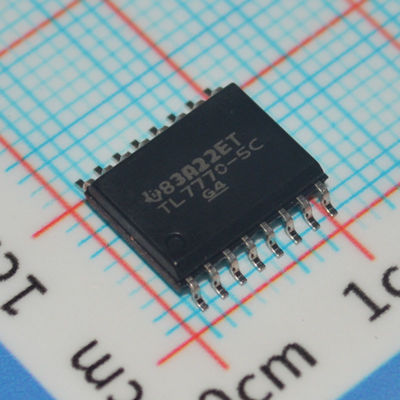

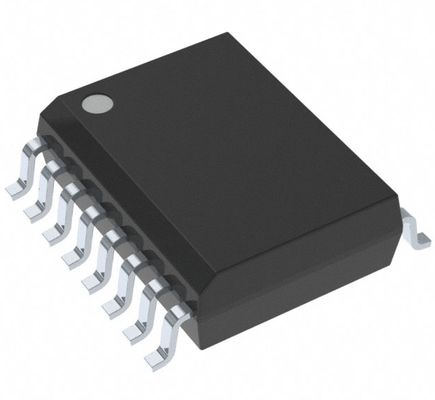

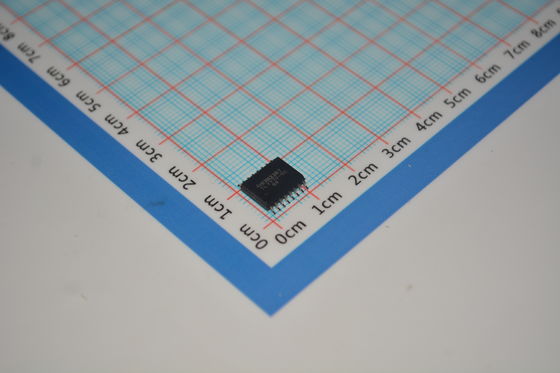

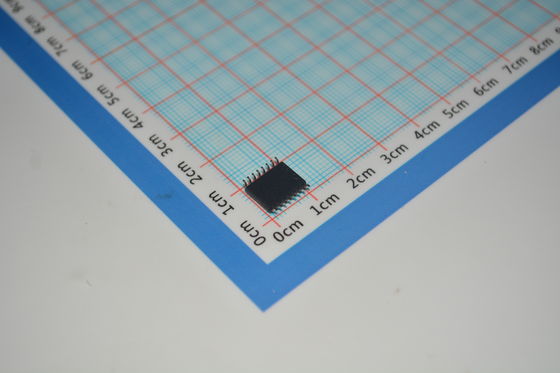

TL7770-5CDWR উচ্চ-সঠিকতা (±2%) 5V ভোল্টেজ মনিটর ম্যানুয়াল রিসেট, কম সরবরাহ কারেন্ট (40µA), পাওয়ার-অন রিসেট এবং SOIC-8 প্যাকেজে 200ms বিলম্ব সহ

TL7770-5CDWR উচ্চ-সঠিকতা (এবংপ্লাসmn;2%) 5V ভোল্টেজ মনিটর ম্যানুয়াল রিসেট সহ, কম সরবরাহ কারেন্ট (40andmicro;A) পাওয়ার-অন রিসেট এবং SOIC-8 প্যাকেজে 200ms বিলম্ব

এবংnbsp;

বৈশিষ্ট্য

পাওয়ার-অন রিসেট জেনারেটর

ভোল্টেজ ড্রপের পরে স্বয়ংক্রিয় রিসেট জেনারেশন

VCC 1 V অতিক্রম করলে রিসেট সংজ্ঞায়িত

বিস্তৃত সরবরাহ-ভোল্টেজ পরিসীমা . . . 3.5 V থেকে 18 V

সঠিক ওভারভোল্টেজ এবং আন্ডারভোল্টেজ সেন্সিং

SCR গেট চালানোর জন্য 250-mA পিক আউটপুট কারেন্ট

ফাঁদ-ট্রিকার সুরক্ষা জন্য 2-mA অ্যাক্টিভ-লো SCR গেট ড্রাইভ

তাপমাত্রা-নিরূপিত ভোল্টেজ রেফারেন্স

সত্য এবং পরিপূরক রিসেট আউটপুট

বহিরাগতভাবে নিয়মিত আউটপুট পালস সময়কাল

এবংnbsp;

অ্যাপ্লিকেশন

শিল্প নিয়ন্ত্রণ এবং অটোমেশন সিস্টেম

অটোমোটিভ ইলেকট্রনিক্স

কম্পিউটার এবং সার্ভার সিস্টেম

ভোক্তা ইলেকট্রনিক্স এবং স্মার্ট অ্যাপ্লায়েন্স

নিরাপত্তা এবং গুরুত্বপূর্ণ সিস্টেম

এবংnbsp;

বর্ণনা

TL7770 হল একটি ইন্টিগ্রেটেড-সার্কিট সিস্টেম সুপারভাইজার যা মাইক্রোকম্পিউটার এবং মাইক্রোপ্রসেসর পাওয়ার-সাপ্লাই সিস্টেমে রিসেট কন্ট্রোলার হিসেবে ব্যবহারের জন্য ডিজাইন করা হয়েছে। এই ডিভাইসে দুটি স্বাধীন সরবরাহ-ভোল্টেজ সুপারভাইজার রয়েছে যা যথাক্রমে VSO এবং VSU টার্মিনালে ওভারভোল্টেজ এবং আন্ডারভোল্টেজ অবস্থার নিরীক্ষণ করে। পাওয়ার আপের সময় যখন VCC সর্বনিম্ন 1 V ভোল্টেজ অর্জন করে, তখন রিসেট আউটপুট সক্রিয় (নিম্ন) হয়ে যায়। VCC 3.5 V এর কাছাকাছি আসার সাথে সাথে, সময়-বিলম্ব ফাংশন সক্রিয় হয়, সিস্টেম ভোল্টেজ স্বাভাবিক স্তরে পৌঁছানোর পরে একটি সময় বিলম্বের (td) জন্য রিসেট এবং রিসেট সক্রিয় (যথাক্রমে উচ্চ এবং নিম্ন) ল্যাচ করে। VCC = 3.5 V এর উপরে, স্বাভাবিক সিস্টেম-ভোল্টেজ স্তরের সময় RESIN কম করলে সময়-বিলম্ব ফাংশন সক্রিয় হয়। মাইক্রোকম্পিউটার সিস্টেম রিসেট হয়েছে তা নিশ্চিত করতে, VSU-এর ভোল্টেজ থ্রেশহোল্ড মান, VIT+, অতিক্রম না করা পর্যন্ত আউটপুট সক্রিয় থাকে, যা একটি বাহ্যিক টাইমিং ক্যাপাসিটর দ্বারা নির্ধারিত হয়: td 20 103 ক্যাপাসিট্যান্স

যেখানে td সেকেন্ডে এবং ক্যাপাসিট্যান্স ফ্যারাডে-এ আছে।

ওভারভোল্টেজ-ডিটেকশন সার্কিট ডিজাইনগুলির বিস্তৃত পরিসরের জন্য প্রোগ্রামযোগ্য। ওভারভোল্টেজ অবস্থার সময়, একটি অভ্যন্তরীণ সিলিকন-নিয়ন্ত্রিত রেকটিফায়ার (SCR) ট্রিগার হয়, যা SCR গেট ড্রাইভ টার্মিনালে 250-mA পিক তাৎক্ষণিক কারেন্ট এবং 25-mA অবিচ্ছিন্ন কারেন্ট সরবরাহ করে, যা একটি বাহ্যিক উচ্চ-কারেন্ট SCR গেট বা একটি ওভারভোল্টেজ-ওয়ার্নিং সার্কিট চালাতে পারে।

TL7770C সিরিজ 0anddeg;C থেকে 70anddeg;C পর্যন্ত অপারেশনের জন্য চিহ্নিত করা হয়েছে। TL7770I সিরিজ এবংplusmn;40anddeg;C থেকে 85anddeg;C পর্যন্ত অপারেশনের জন্য চিহ্নিত করা হয়েছে।

এবংnbsp;

তথ্য

এবংnbsp;

অঙ্কন

আমাদের সুবিধা:

• উচ্চ মানের পণ্য --- আমাদের অফারগুলি 100% নতুন এবং আসল, ROHS
• প্রতিযোগিতামূলক মূল্য --- ভাল মূল্যের সাথে ভাল ক্রয় চ্যানেল।
• পেশাদার পরিষেবা --- চালানের আগে কঠোর মানের পরীক্ষা, এবং ক্রয়ের পরে নিখুঁত বিক্রয়োত্তর পরিষেবা।
• পর্যাপ্ত ইনভেন্টরি --- আমাদের শক্তিশালী ক্রয় দলের সহায়তায়,
• দ্রুত ডেলিভারি --- পেমেন্ট নিশ্চিত হওয়ার পরে আমরা 1-3 কার্যদিবসের মধ্যে পণ্যগুলি পাঠাব।

এবংnbsp;

অবশ্যই আপনার সমস্ত ধরণের উপাদানগুলির প্রয়োজন মেটাতে হবে।^_^


পণ্য তালিকা
ইলেকট্রনিক উপাদানগুলির একটি সিরিজ সরবরাহ করুন, সেমিকন্ডাক্টর, সক্রিয় এবংamp; প্যাসিভ উপাদানগুলির সম্পূর্ণ পরিসর। আমরা আপনাকে PCB-এর BOM-এর জন্য সবকিছু পেতে সাহায্য করতে পারি, এক কথায়, আপনি এখানে ওয়ান-স্টপ সমাধান পেতে পারেন,


অফারগুলির মধ্যে রয়েছে:
ইন্টিগ্রেটেড সার্কিট, মেমরি ICs, ডায়োড, ট্রানজিস্টর, ক্যাপাসিটর, রেজিস্টর, ভ্যারিস্টর, ফিউজ, ট্রিমার এবংamp; পটেনশিওমিটার, ট্রান্সফরমার, ব্যাটারি, কেবল, রিলে, সুইচ, সংযোগকারী, টার্মিনাল ব্লক, ক্রিস্টাল এবংamp; অসিলেটর, ইন্ডাক্টর, সেন্সর, ট্রান্সফরমার, IGBT ড্রাইভার, LED, LCD, কনভার্টার, PCB (প্রিন্টেড সার্কিট বোর্ড), PCBA (PCB অ্যাসেম্বলি)

ব্র্যান্ডে শক্তিশালী:
মাইক্রোচিপ, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK, ইত্যাদি
