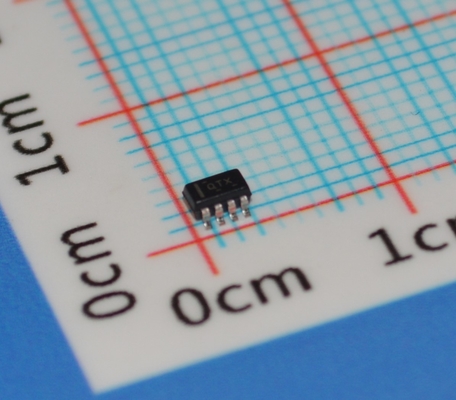

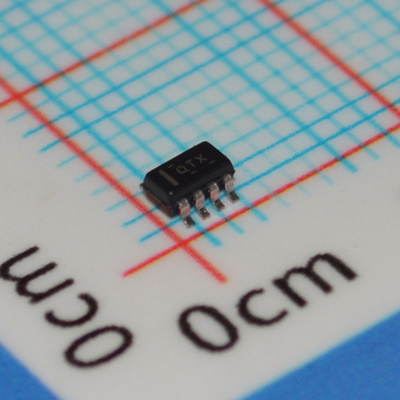

TPS62120DCNR ৩.৩ ভি ১.৫ এ স্টেপ-ডাউন কনভার্টার ৯৫% দক্ষতার সাথে ৩.১-১৭ ভি ইনপুট পাওয়ার সেভ মোড ১০০% ডিউটি সাইকেল অভ্যন্তরীণ ক্ষতিপূরণ সফট স্টার্ট এবং তাপীয় বন্ধ SOT-২৩ প্যাকেজে

TPS62120DCNR 3.3V 1.5A স্টেপ-ডাউন কনভার্টার, 95% দক্ষতা সহ, 3.1-17V ইনপুট, পাওয়ার সেভ মোড, 100% ডিউটি ​​সাইকেল, অভ্যন্তরীণ ক্ষতিপূরণ, সফট স্টার্ট এবং SOT-23 প্যাকেজে থার্মাল শাটডাউন

andnbsp;

বৈশিষ্ট্য

andbull; বিস্তৃত ইনপুট ভোল্টেজ পরিসীমা: 2 V থেকে 15 V 1

andbull; 96% পর্যন্ত দক্ষতা

andbull; 11-andmicro;A কুইসেন্ট কারেন্ট সহ পাওয়ার সেভ মোড

andbull; আউটপুট কারেন্ট 75 mA

andbull; আউটপুট ভোল্টেজ পরিসীমা: 1.2 V থেকে 5.5 V

andbull; 800-kHz সুইচিং ফ্রিকোয়েন্সি পর্যন্ত

andbull; সিঙ্ক্রোনাস কনভার্টার, কোনো বাহ্যিক রেকটিফায়ার নেই

andbull; কম আউটপুট রিপল ভোল্টেজ

andbull; সর্বনিম্ন ড্রপআউটের জন্য 100% ডিউটি ​​সাইকেল

andbull; ছোট SOT 8-পিন (TPS62120) এবং 2-মিমি andtimes; 2-মিমি DFN 6-পিন (TPS62122) প্যাকেজ

andbull; অভ্যন্তরীণ সফট স্টার্ট

andbull; পাওয়ার গুড ওপেন ড্রেন আউটপুট (TPS62120)

andbull; আউটপুট ডিসচার্জের জন্য ওপেন-ড্রেন আউটপুট (TPS62120)

andbull; 2.5-V বৃদ্ধি এবং 1.85-V হ্রাস UVLO থ্রেশহোল্ড

andnbsp;

অ্যাপ্লিকেশন

andbull; কম পাওয়ার RF অ্যাপ্লিকেশন

andbull; অতি নিম্ন পাওয়ার মাইক্রোপ্রসেসর

andbull; শক্তি সংগ্রহ

andbull; শিল্প পরিমাপ

andnbsp;

বর্ণনা

TPS6212x ডিভাইসটি একটি অত্যন্ত দক্ষ সিঙ্ক্রোনাস স্টেপ-ডাউন DC-DC কনভার্টার যা কম-পাওয়ার অ্যাপ্লিকেশনগুলির জন্য অপ্টিমাইজ করা হয়েছে। ডিভাইসটি 75-mA পর্যন্ত আউটপুট কারেন্ট সমর্থন করে এবং ক্ষুদ্র বাহ্যিক ইন্ডাক্টর এবং ক্যাপাসিটর ব্যবহার করার অনুমতি দেয়।

2 V থেকে 15 V পর্যন্ত বিস্তৃত অপারেটিং ইনপুট ভোল্টেজ রেঞ্জ শক্তি সংগ্রহ, ব্যাটারি চালিত এবং সেইসাথে 9-V বা 12-V লাইন চালিত অ্যাপ্লিকেশন সমর্থন করে।

এর উন্নত হিস্টেরেটিক কন্ট্রোল স্কিমের সাথে, কনভার্টার পাওয়ার সেভ মোড অপারেশন প্রদান করে। হালকা লোডে কনভার্টার পালস ফ্রিকোয়েন্সি মডুলেশন (PFM) মোডে কাজ করে এবং উচ্চতর লোড কারেন্টে স্বয়ংক্রিয়ভাবে পালস প্রস্থ মডুলেশন (PWM) মোডে চলে যায়। পাওয়ার সেভ মোড পুরো লোড কারেন্ট জুড়ে উচ্চ দক্ষতা বজায় রাখে। হিস্টেরেটিক কন্ট্রোল স্কিমটি PFM মোডে কম আউটপুট রিপল ভোল্টেজের জন্য অপ্টিমাইজ করা হয়েছে যাতে আউটপুট নয়েজ সর্বনিম্ন করা যায়। ডিভাইসটি PFM মোড অপারেশনে VIN থেকে শুধুমাত্র 10 andmicro;A কুইসেন্ট কারেন্ট খরচ করে।

শাটডাউন মোডে, ডিভাইসটি বন্ধ হয়ে যায়।

TPS62120-এ একটি ওপেন-ড্রেন পাওয়ার গুড আউটপুট উপলব্ধ এবং আউটপুট ভোল্টেজ নিয়ন্ত্রিত হলে তা নির্দেশ করে।

TPS62120-এর একটি অতিরিক্ত SGND পিন রয়েছে যা শাটডাউন মোডের সময় GND-এর সাথে সংযুক্ত থাকে। এই আউটপুটটি আউটপুট ক্যাপাসিটর ডিসচার্জ করতে ব্যবহার করা যেতে পারে।

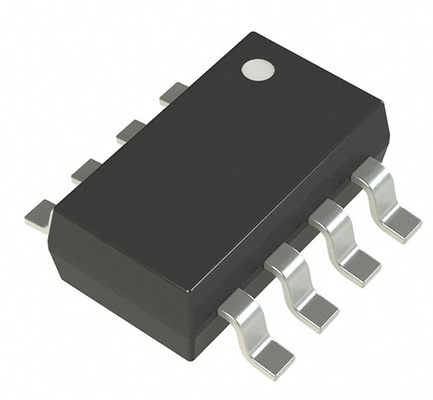

TPS6212x -40anddeg;C থেকে 85anddeg;C পর্যন্ত একটি মুক্ত বায়ু তাপমাত্রা পরিসরে কাজ করে। TPS62120 একটি ছোট 8-পিন SOT-23 প্যাকেজে এবং TPS62122 একটি 2 মিমিandtimes; 2মিমি6-পিন DFN প্যাকেজে উপলব্ধ।

andnbsp;

তথ্য

andnbsp;

অঙ্কন
