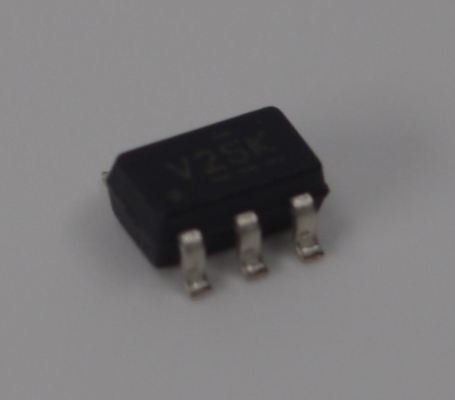

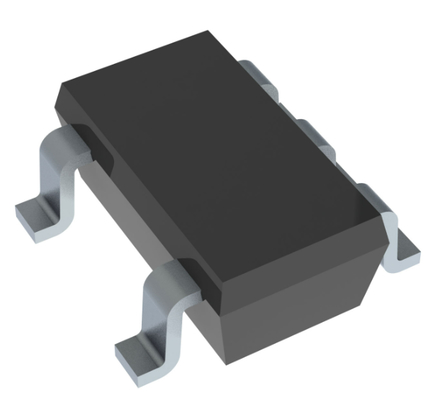

SN74CBTLV1G125DBVR 1-চ্যানেল লো-ভোল্টেজ বাস সুইচ <5Ω অন-স্টেট প্রতিরোধের 3.3V/2.5V অপারেশন 0-5V লেভেল ট্রান্সলেশন অতি-নিম্ন শক্তি 10ns গতি SOT-23-5 প্যাকেজ গরম সন্নিবেশ সক্ষম করে

SN74CBTLV1G125DBVR 1-চ্যানেল লো-ভোল্টেজ বাস সুইচ এবংlt;5andOmega; অন-স্টেট প্রতিরোধ 3.3V/2.5V অপারেশন 0-5V লেভেল ট্রান্সলেশন অতি-নিম্ন শক্তি 10ns গতি SOT-23-5 প্যাকেজ গরম সন্নিবেশ সক্ষম করে

এবংnbsp;

বৈশিষ্ট্য

andbull; দুইটি পোর্টের মধ্যে 5-Ω সুইচ সংযোগ

andbull; রেল-টু-রেল স্যুইচিং ডেটা I/O পোর্টে

andbull; Ioff আংশিক-পাওয়ার-ডাউন মোড অপারেশন সমর্থন করে

এবংnbsp;

অ্যাপ্লিকেশন

লেভেল ট্রান্সলেশন/শিফটিং:

চিত্রনাট্য:মিশ্র-ভোল্টেজ সিস্টেমে, একটি নিম্ন-ভোল্টেজ প্রসেসর (যেমন, 1.8V বা 2.5V MCU) একটি উচ্চ-ভোল্টেজ পেরিফেরিয়াল (যেমন, একটি 5V সেন্সর বা লিগ্যাসি ডিভাইস) সংযোগ।

এটি কিভাবে কাজ করে:এর বিস্তৃত ভোল্টেজ পরিসীমা (0 থেকে 5 ভি) বিভিন্ন ভোল্টেজের সার্কিটগুলির মধ্যে বিরামবিহীন দ্বি-পন্থী সংকেত স্থানান্তরকে সক্ষম করে, অতিরিক্ত পাওয়ার সরবরাহ ছাড়াই স্তর স্থানান্তরকে সক্ষম করে।

বাস আইসোলেশন এবং মাল্টিপ্লেক্সিং:

চিত্রনাট্য:যখন একাধিক পেরিফেরিয়ালকে একই ডেটা লাইন (যেমন, ল্যান্ডসআপ২;সি, এসপিআই) বা ঠিকানা লাইন ভাগ করতে হবে, কিন্তু এক সময়ে কেবলমাত্র একটি ডিভাইস হোস্টের সাথে যোগাযোগ করতে পারে।

এটি কিভাবে কাজ করে:এই ধরনের একাধিক সুইচ ব্যবহার করে, এমসিইউ বাসকে ডিভাইস এ বা ডিভাইস বি এর সাথে সংযুক্ত করার জন্য সুইচিং নিয়ন্ত্রণ করতে পারে, কার্যকরভাবে নির্বাচিত ডিভাইসগুলি বিচ্ছিন্ন করে এবং বাস দ্বন্দ্ব প্রতিরোধ করে।

গরম সন্নিবেশ সমর্থনঃ

চিত্রনাট্য:যেসব অ্যাপ্লিকেশনে মডিউল বা কার্ডের হট প্লাগিং প্রয়োজন, যেমন টেলিকম বোর্ড, শিল্প নিয়ন্ত্রণ মডিউল বা পরীক্ষার ফিক্সচার।

এটি কিভাবে কাজ করে:অভ্যন্তরীণ সার্কিট ডিজাইন অনিশ্চিত পাওয়ার সিকোয়েন্সিং সহ্য করে, মূল প্রসেসর এবং সংবেদনশীল সার্কিটগুলিকে পাওয়ার-অন বা পাওয়ার-অফ করার সময় ভোল্টেজ সার্জ এবং বর্তমান শক থেকে রক্ষা করে।

অ্যানালগ এবং ডিজিটাল সিগন্যাল সুইচিং:

চিত্রনাট্য:অডিও সিগন্যালের পথ, সেন্সর ইনপুট নির্বাচন, অথবা কম গতির ডিজিটাল সিগন্যাল স্যুইচ করা।

নোটঃযদিও এটি অ্যানালগ সংকেত প্রেরণ করতে পারে (এর ভোল্টেজ পরিসীমা মধ্যে), তার অন-স্টেট প্রতিরোধের (~ 5andOmega;) এবং ব্যান্ডউইথ সীমাবদ্ধতার কারণে, এটিউপযুক্ত নয়উচ্চ ফ্রিকোয়েন্সির অ্যানালগ সংকেত (যেমন ভিডিও) বা উচ্চ-নির্ভুলতা অ্যানালগ অধিগ্রহণের জন্য (যেমন, সুনির্দিষ্ট এডিসি ইনপুট) ।

এবংnbsp;

বর্ণনা

SN74CBTLV1G125 একটি একক উচ্চ-গতির লাইন সুইচ বৈশিষ্ট্যযুক্ত। যখন আউটপুট-সক্ষম (OE) ইনপুট উচ্চ হয় তখন সুইচটি অক্ষম করা হয়।

এই ডিভাইসটি সম্পূর্ণরূপে Ioff ব্যবহার করে আংশিক শক্তি-ডাউন অ্যাপ্লিকেশনগুলির জন্য নির্দিষ্ট করা হয়েছে। Ioff বৈশিষ্ট্যটি নিশ্চিত করে যে এটি বন্ধ হয়ে গেলে ডিভাইসটির মাধ্যমে ক্ষতিকারক স্রোতটি পিছনে প্রবাহিত হবে না।ডিভাইস পাওয়ার বন্ধ সময় বিচ্ছিন্নতা আছে.

পাওয়ার-আপ বা পাওয়ার-আউট চলাকালীন উচ্চ প্রতিরোধের অবস্থা নিশ্চিত করার জন্য, ওইকে একটি পুলআপ প্রতিরোধকের মাধ্যমে ভিসিসিতে সংযুক্ত করা উচিত;প্রতিরোধকের ন্যূনতম মান ড্রাইভারের বর্তমান-ডুবে যাওয়ার ক্ষমতা দ্বারা নির্ধারিত হয়.

এবংnbsp;

তথ্য

এবংnbsp;

অঙ্কন
