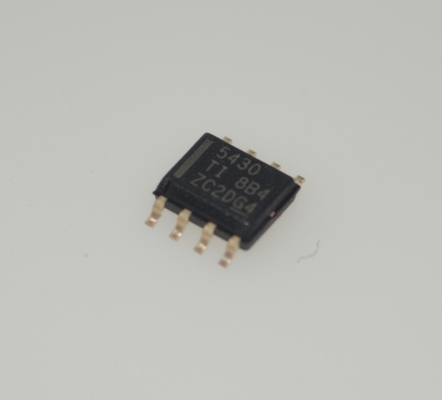

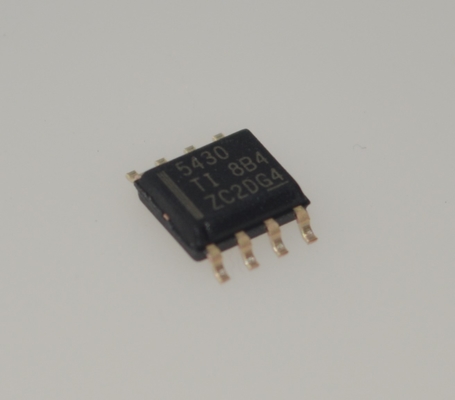

TPS5430DDAR 3A 5.5-36V প্রশস্ত ইনপুট স্টেপ-ডাউন রূপান্তরকারী 500kHz সুইচিং উচ্চ দক্ষতা (৯৫% পর্যন্ত) অভ্যন্তরীণ ক্ষতিপূরণ শক্তি ভাল সংকেত তাপ / UVLO সুরক্ষা SOIC-8 প্যাকেজ

TPS5430DDAR 3A 5.5-36V ওয়াইড ইনপুট স্টেপ-ডাউন কনভার্টার 500kHz সুইচিং উচ্চ দক্ষতা (95% পর্যন্ত) অভ্যন্তরীণ ক্ষতিপূরণ পাওয়ার গুড সিগন্যাল থার্মাল/ইউভিএলও সুরক্ষা SOIC-8 প্যাকেজ

এবংnbsp;

বৈশিষ্ট্য

এবংbull; বিস্তৃত ইনপুট ভোল্টেজ পরিসীমা:andndash;TPS5430: 5.5V থেকে 36Vandndash;TPS5431: 5.5V থেকে 23V

এবংbull; 3A পর্যন্ত অবিচ্ছিন্ন (4A পিক) আউটপুট কারেন্ট

এবংbull; 100mΩ ইন্টিগ্রেটেড MOSFET সুইচ দ্বারা সক্রিয় 95% পর্যন্ত উচ্চ দক্ষতা

এবংbull; বিস্তৃত আউটপুট ভোল্টেজ পরিসীমা: 1.5% প্রাথমিক নির্ভুলতার সাথে 1.22V পর্যন্ত নিয়মিত

এবংbull; অভ্যন্তরীণ ক্ষতিপূরণ বাহ্যিক যন্ত্রাংশের সংখ্যা কমিয়ে দেয়

এবংbull; ছোট ফিল্টার আকারের জন্য 500kHz সুইচিং ফ্রিকোয়েন্সি স্থির করা হয়েছে

এবংbull; ইনপুট ভোল্টেজ ফিডফরোয়ার্ডের মাধ্যমে উন্নত লাইন রেগুলেশন এবং ট্রানজিয়েন্ট প্রতিক্রিয়া

এবংbull; ওভারকারেন্ট সীমাবদ্ধতা, ওভারভোল্টেজ সুরক্ষা এবং তাপীয় শাটডাউন দ্বারা সিস্টেম সুরক্ষিত

এবংbull;andndash;40anddeg;C থেকে 125anddeg;C অপারেটিং জংশন তাপমাত্রা পরিসীমা

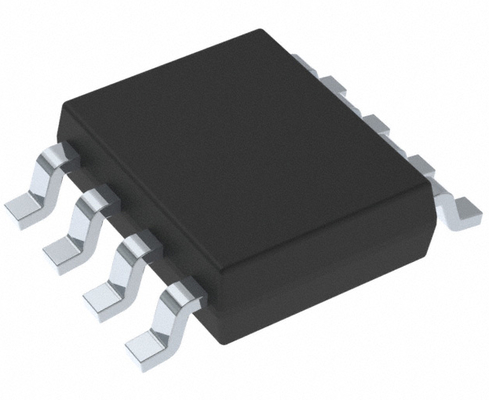

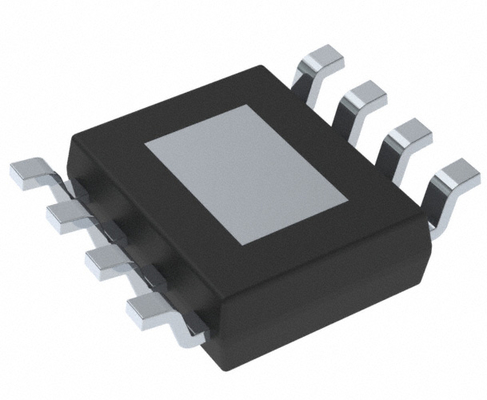

এবংbull; ছোট তাপীয়ভাবে উন্নত 8-পিন SO PowerPADandtrade; ইন্টিগ্রেটেড সার্কিট প্যাকেজে উপলব্ধ

এবংnbsp;

অ্যাপ্লিকেশন

এবংbull; ভোক্তা: সেট-টপ বক্স, ডিভিডি, এলসিডি ডিসপ্লে

এবংbull; শিল্প এবং গাড়ির অডিও পাওয়ার সাপ্লাই

এবংbull; ব্যাটারি চার্জার, উচ্চ-ক্ষমতার LED সরবরাহ

এবংbull; 12V এবং 24V বিতরণকৃত পাওয়ার সিস্টেম

এবংnbsp;

বর্ণনা

TPS543x একটি উচ্চ-আউটপুট-কারেন্ট PWM কনভার্টার যা একটি কম-প্রতিরোধ, উচ্চ-পার্শ্ব N-চ্যানেল MOSFET-কে একত্রিত করে। তালিকাভুক্ত বৈশিষ্ট্যগুলির সাথে সাবস্ট্রেটের মধ্যে রয়েছে একটি উচ্চ-পারফরম্যান্স ভোল্টেজ ত্রুটি অ্যামপ্লিফায়ার যা ক্ষণস্থায়ী পরিস্থিতিতে কঠোর ভোল্টেজ রেগুলেশন নির্ভুলতা প্রদান করে; একটি আন্ডারভোল্টেজ লকআউট সার্কিট যা ইনপুট ভোল্টেজ 5.5V-এ না পৌঁছানো পর্যন্ত স্টার্ট-আপ প্রতিরোধ করে; অভ্যন্তরীণভাবে সেট করা স্লো-স্টার্ট সার্কিট যা ইনrush কারেন্ট সীমিত করে; এবং ট্রানজিয়েন্ট প্রতিক্রিয়া উন্নত করতে একটি ভোল্টেজ ফিড ফরোয়ার্ড সার্কিট। ENA পিন ব্যবহার করে, শাটডাউন সরবরাহ কারেন্ট সাধারণত 15andmu;A-তে হ্রাস করা হয়। অন্যান্য বৈশিষ্ট্যগুলির মধ্যে রয়েছে একটি সক্রিয়-উচ্চ সক্ষমতা, ওভারকারেন্ট সীমাবদ্ধতা, ওভারভোল্টেজ সুরক্ষা এবং তাপীয় শাটডাউন। নকশার জটিলতা এবং বাহ্যিক উপাদান গণনা কমাতে, TPS543x ফিডব্যাক লুপ অভ্যন্তরীণভাবে ক্ষতিপূরণ করা হয়। TPS5431 23V পর্যন্ত পাওয়ার রেল থেকে কাজ করার উদ্দেশ্যে। TPS5430 24V বাস সহ বিভিন্ন ধরণের পাওয়ার উৎস নিয়ন্ত্রণ করে।

TPS543x ডিভাইসটি একটি তাপীয়ভাবে উন্নত, সহজে ব্যবহারযোগ্য 8-পিন SOIC PowerPAD ইন্টিগ্রেটেড সার্কিট প্যাকেজে উপলব্ধ। TI আক্রমনাত্মক সরঞ্জাম উন্নয়ন চক্র পূরণ করতে উচ্চ-পারফরম্যান্স পাওয়ার সাপ্লাই ডিজাইন দ্রুত অর্জনে সহায়তা করার জন্য মূল্যায়ন মডিউল এবং ডিজাইনার সফ্টওয়্যার টুল সরবরাহ করে।

এবংnbsp;

তথ্য

এবংnbsp;

অঙ্কন
