CSD17522Q5A 25V/4.7mΩ NexFET MOSFET 40A পালস সহ, 1.5V সর্বোচ্চ VGS(th) AEC-Q101 যোগ্য SON 5x6mm প্যাকেজ হ্যালোজেন-মুক্ত এবং অতি-নিম্ন Qg এবং Qgd
পণ্যের বৈশিষ্ট্য
| বৈশিষ্ট্য |
মান |
| ফাংশন |
আপ-স্টেপ, ডাউন-স্টেপ |
| আউটপুট কনফিগারেশন |
পজিটিভ বা নেগেটিভ |
| টপোলজি |
বাক, বুস্ট |
| আউটপুট প্রকার |
নিয়ন্ত্রণযোগ্য |
| আউটপুটের সংখ্যা |
1 |
পণ্যের বর্ণনা
CSD17522Q5A 25V/4.7mΩ NexFET MOSFET 40A পালস সহ, 1.5V সর্বোচ্চ VGS(th) AEC-Q101 যোগ্য SON 5x6mm প্যাকেজ হ্যালোজেন-মুক্ত এবং অতি-নিম্ন Qg এবং Qgd
বৈশিষ্ট্য
- 5V গেট ড্রাইভের জন্য অপ্টিমাইজ করা হয়েছে
- অতি-নিম্ন Qg এবং Qgd
- কম তাপীয় প্রতিরোধ
- অ্যাভালাঞ্চ রেটেড
- Pb মুক্ত টার্মিনাল প্লেটিং
- RoHS অনুবর্তী
- হ্যালোজেন মুক্ত
- SON 5-মিমি x 6-মিমি প্লাস্টিক প্যাকেজ
অ্যাপ্লিকেশন
নোটবুক পয়েন্ট অফ লোড
নেটওয়ার্কিং, টেলিকম এবং কম্পিউটিং সিস্টেমে পয়েন্ট-অফ-লোড সিঙ্ক্রোনাস বাক
বর্ণনা
NexFET™ পাওয়ার MOSFET পাওয়ার রূপান্তর অ্যাপ্লিকেশনগুলিতে ক্ষতি কমানোর জন্য ডিজাইন করা হয়েছে এবং 5V গেট ড্রাইভ অ্যাপ্লিকেশনগুলির জন্য অপ্টিমাইজ করা হয়েছে।
প্রযুক্তিগত বৈশিষ্ট্য
| বিভাগ |
আলাদা সেমিকন্ডাক্টর পণ্য ট্রানজিস্টর FET, MOSFET একক FET, MOSFET |
| Mfr |
টেক্সাস ইনস্ট্রুমেন্টস |
| সিরিজ |
NexFET™ |
| প্যাকেজিং |
টেপ এবং রিল (TR) কাট টেপ (CT) Digi-Reel® |
| অংশের অবস্থা |
সক্রিয় |
| FET প্রকার |
N-চ্যানেল |
| প্রযুক্তি |
MOSFET (মেটাল অক্সাইড) |
| ড্রেন থেকে সোর্স ভোল্টেজ (Vdss) |
30 V |
| কারেন্ট - অবিচ্ছিন্ন ড্রেন (Id) @ 25°C |
87A (Tc) |
| ড্রাইভ ভোল্টেজ (সর্বোচ্চ Rds চালু, সর্বনিম্ন Rds চালু) |
4.5V, 10V |
| Rds চালু (সর্বোচ্চ) @ Id, Vgs |
8.1mOhm @ 14A, 10V |
| Vgs(th) (সর্বোচ্চ) @ Id |
2V @ 250µA |
| গেট চার্জ (Qg) (সর্বোচ্চ) @ Vgs |
4.3 nC @ 4.5 V |
| Vgs (সর্বোচ্চ) |
±20V |
| ইনপুট ক্যাপাসিট্যান্স (Ciss) (সর্বোচ্চ) @ Vds |
695 pF @ 15 V |
| FET বৈশিষ্ট্য |
- |
| পাওয়ার ডিসিপেশন (সর্বোচ্চ) |
3W (Ta) |
| অপারেটিং তাপমাত্রা |
-55°C ~ 150°C (TJ) |
| গ্রেড |
- |
| যোগ্যতা |
- |
| মাউন্টিং প্রকার |
সারফেস মাউন্ট |
| সরবরাহকারী ডিভাইস প্যাকেজ |
8-VSONP (5x6) |
| প্যাকেজ / কেস |
8-পাওয়ারTDFN |
| বেস পণ্যের নম্বর |
CSD17522 |

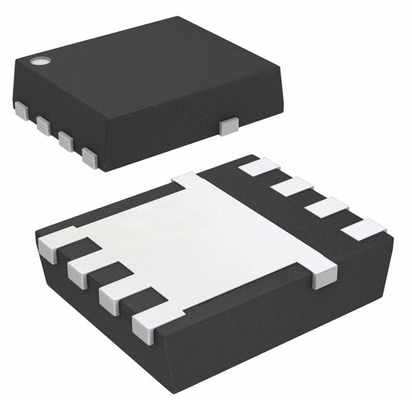

অঙ্কন
