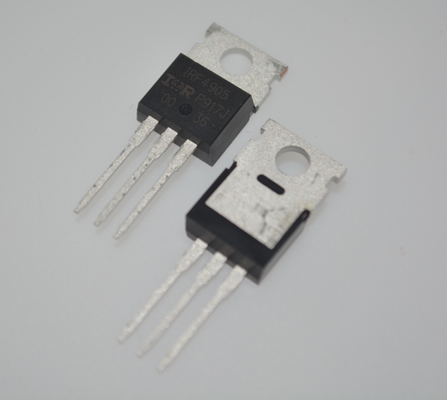

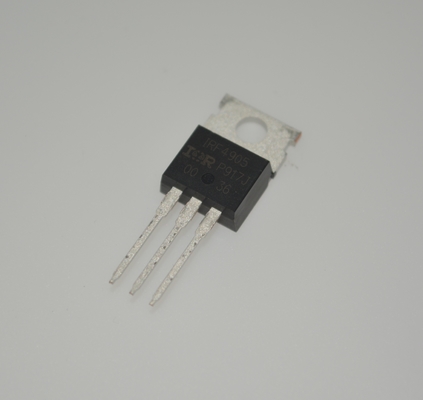

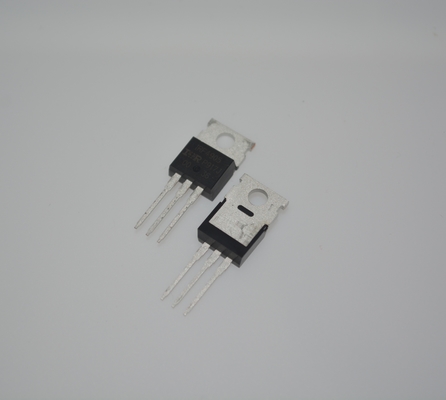

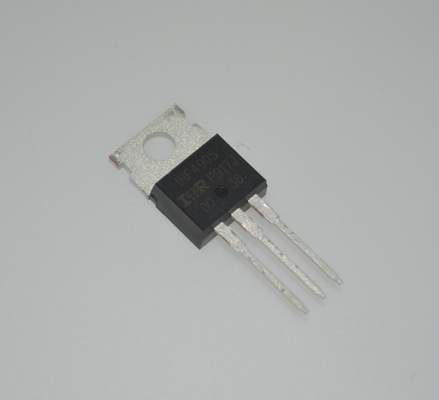

Ultra-Low Rds(on) 0.02Ω IRF4905PBF P-Channel -55A -60V TO-220 প্যাকেজ
পণ্য বৈশিষ্ট্য
| বৈশিষ্ট্য |
মান |
| ফাংশন |
স্টেপ-আপ, স্টেপ-ডাউন |
| আউটপুট কনফিগারেশন |
পজিটিভ বা নেগেটিভ |
| টপোলজি |
বাক, বুস্ট |
| আউটপুট প্রকার |
নিয়ন্ত্রণযোগ্য |
| আউটপুট সংখ্যা |
1 |
পণ্যের বর্ণনা
Ultra-Low Rds(on) 0.02 Ω IRF4905PBF P-Channel -55A -60V TO-220 প্যাকেজ উচ্চ কারেন্ট শক্তিশালী অ্যাভালাঞ্চ রেটেড লজিক লেভেল গেট লো গেট চার্জ 110nC ফাস্ট সুইচিং উচ্চ পাওয়ার দক্ষতা
বৈশিষ্ট্য
- উন্নত প্রক্রিয়া প্রযুক্তি
- অতি নিম্ন অন-প্রতিরোধ
- ডাইনামিক ডিভি/ডিটি রেটিং
- 175°C অপারেটিং তাপমাত্রা
- দ্রুত সুইচিং
- P-চ্যানেল
- সম্পূর্ণ অ্যাভালাঞ্চ রেটেড
- সীসা-মুক্ত
অ্যাপ্লিকেশন
- পাওয়ার সুইচিং: প্রায়শই পাওয়ার ডিস্ট্রিবিউশন সিস্টেমে ব্যবহৃত হয় যেমন মাদারবোর্ড, সার্ভার এবং কমিউনিকেশন সরঞ্জামগুলিতে অন্যান্য সার্কিটের পাওয়ার চালু/বন্ধ নিয়ন্ত্রণ করতে একটি উচ্চ-পার্শ্ব সুইচ হিসাবে। এটি উচ্চ দক্ষতা এবং কম ভোল্টেজ ড্রপ প্রদান করে।
- মোটর ড্রাইভ এবং নিয়ন্ত্রণ: উচ্চ-পাওয়ার ডিসি মোটর চালানোর জন্য উপযুক্ত, যেমন রোবোটিক্স, শিল্প অটোমেশন সরঞ্জাম এবং পাওয়ার টুলে ব্যবহৃত হয়। এটি সাধারণত ফরোয়ার্ড/রিভার্স ঘূর্ণন এবং গতি নিয়ন্ত্রণের জন্য এইচ-ব্রিজ কনফিগারেশনে ব্যবহৃত হয়।
- ডিসি-ডিসি কনভার্টার (বাক/বুস্ট): সিঙ্ক্রোনাস রেকটিফায়ার-ভিত্তিক পাওয়ার রূপান্তর সার্কিটে, এটি একটি উচ্চ-পার্শ্ব সুইচ হিসাবে কাজ করতে পারে। এটি বিশেষ করে কম ইনপুট ভোল্টেজ (<60V) কিন্তু উচ্চ কারেন্ট প্রয়োজনীয়তা সহ অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত, যা পরিবাহিতা হ্রাস করে এবং সামগ্রিক দক্ষতা উন্নত করে।
- ব্যাটারি সুরক্ষা এবং ব্যবস্থাপনা: একটি পি-এমওএস হিসাবে, এটি ব্যাটারি চালিত ডিভাইসে লোড সুইচিংয়ের জন্য সহজাতভাবে উপযুক্ত। এটি সাধারণত লিথিয়াম ব্যাটারি সুরক্ষা সার্কিট এবং বিএমএস (ব্যাটারি ম্যানেজমেন্ট সিস্টেম) -এ চার্জ এবং ডিসচার্জ পাথ পরিচালনা করতে ব্যবহৃত হয়। এর কম প্রতিরোধ ক্ষমতা তাপ উৎপাদন কমাতে এবং ব্যাটারির আয়ু বাড়াতে সাহায্য করে।
- ইনভার্টার এবং ইউপিএস (নিরবচ্ছিন্ন পাওয়ার সাপ্লাই): ছোট থেকে মাঝারি-পাওয়ার ইনভার্টার ব্রিজ এবং ব্যাকআপ পাওয়ার সিস্টেমে পাওয়ার সুইচিং এবং ফ্র wheeling-এর জন্য ব্যবহৃত হয়।
বিস্তারিত বিবরণ
ইন্টারন্যাশনাল রেকটিফায়ারের পঞ্চম প্রজন্মের হেক্সফেটগুলি অত্যন্ত কম অন-প্রতিরোধ অর্জনের জন্য উন্নত প্রক্রিয়াকরণ কৌশল ব্যবহার করে। এই সুবিধাটি, দ্রুত সুইচিং গতি এবং রুগেডাইজড ডিভাইস ডিজাইনের সাথে মিলিত হয়ে হেক্সফেট পাওয়ার MOSFET গুলি সুপরিচিত, যা ডিজাইনারকে বিভিন্ন ধরণের অ্যাপ্লিকেশনে ব্যবহারের জন্য অত্যন্ত দক্ষ এবং নির্ভরযোগ্য ডিভাইস সরবরাহ করে।
TO-220 প্যাকেজটি প্রায় 50 ওয়াট পর্যন্ত পাওয়ার ডিসিপেশন স্তরে সমস্ত বাণিজ্যিক-শিল্প অ্যাপ্লিকেশনগুলির জন্য সর্বজনীনভাবে পছন্দসই। TO 220-এর কম তাপীয় প্রতিরোধ ক্ষমতা এবং কম প্যাকেজ খরচ শিল্প জুড়ে এর ব্যাপক গ্রহণযোগ্যতায় অবদান রাখে।
প্রযুক্তিগত বৈশিষ্ট্য
| বিভাগ |
আলাদা সেমিকন্ডাক্টর পণ্য ট্রানজিস্টর FET, MOSFET একক FET, MOSFET |
| Mfr |
ইনফিনিয়ন টেকনোলজিস |
| সিরিজ |
HEXFET® |
| প্যাকেজিং |
টিউব |
| অংশের অবস্থা |
সক্রিয় |
| FET প্রকার |
P-চ্যানেল |
| প্রযুক্তি |
MOSFET (মেটাল অক্সাইড) |
| ড্রেন টু সোর্স ভোল্টেজ (Vdss) |
55 V |
| কারেন্ট - অবিচ্ছিন্ন ড্রেন (Id) @ 25°C |
74A (Tc) |
| ড্রাইভ ভোল্টেজ (সর্বোচ্চ Rds অন, সর্বনিম্ন Rds অন) |
10V |
| Rds অন (সর্বোচ্চ) @ Id, Vgs |
20mOhm @ 38A, 10V |
| Vgs(th) (সর্বোচ্চ) @ Id |
4V @ 250µA |
| গেট চার্জ (Qg) (সর্বোচ্চ) @ Vgs |
180 nC @ 10 V |
| Vgs (সর্বোচ্চ) |
±20V |
| ইনপুট ক্যাপাসিট্যান্স (Ciss) (সর্বোচ্চ) @ Vds |
3400 pF @ 25 V |
| FET বৈশিষ্ট্য |
- |
| পাওয়ার ডিসিপেশন (সর্বোচ্চ) |
200W (Tc) |
| অপারেটিং তাপমাত্রা |
-55°C ~ 175°C (TJ) |
| গ্রেড |
- |
| যোগ্যতা |
- |
| মাউন্টিং প্রকার |
থ্রু হোল |
| সরবরাহকারী ডিভাইস প্যাকেজ |
TO-220AB |
| প্যাকেজ / কেস |
TO-220-3 |
| বেস পণ্য নম্বর |
IRF4905 |
