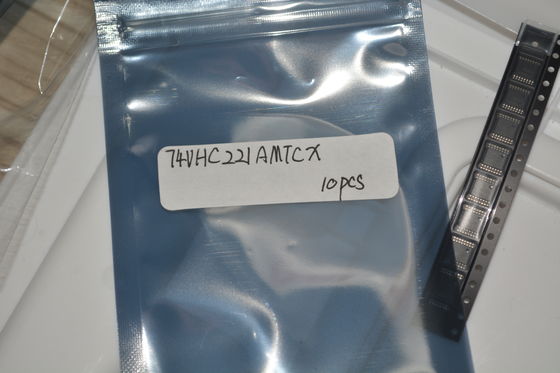

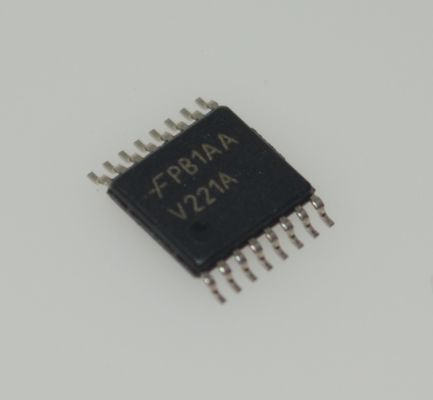

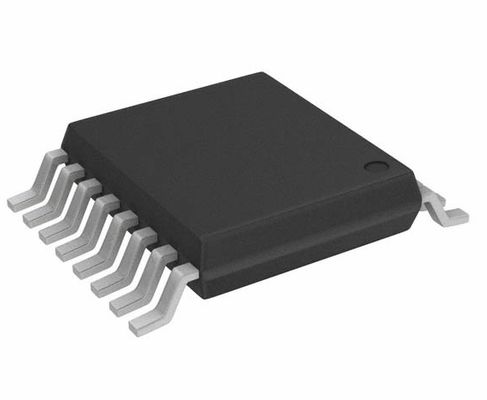

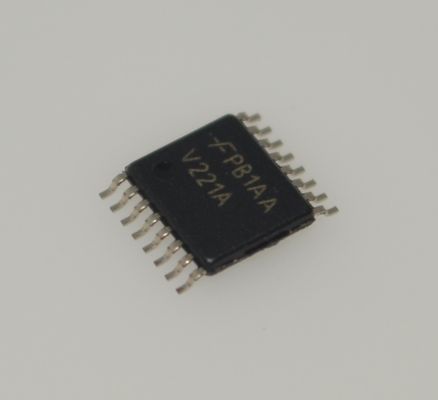

74VHC221AMTCX ডুয়াল মনোস্ট্যাবল মাল্টিভাইব্রেটর, ২-৫.৫V অপারেশন, ৫.৫V-সহনশীল ইনপুট, ২৫mA আউটপুট ড্রাইভ, <১০ns পালস প্রস্থ, রিসেট ফাংশন, কম বিদ্যুতের ব্যবহার এবং TSSOP-16 প্যাকেজ

74VHC221AMTCX 2-5.5V অপারেশন সহ ডুয়াল Monostable Multivibrator 5.5V-Tolerant ইনপুট 25mA আউটপুট ড্রাইভ এবং lt; 10ns পালস প্রস্থ রিসেট ফাংশন কম শক্তি খরচ এবং TSSOP-16 প্যাকেজ

এবংnbsp;

বৈশিষ্ট্য

■ হাই স্পিড: টি পিডি = 8.1ns (টাইপ) ভি সিসি = 5V এ

■ কম শক্তি অপচয়ঃ I CC = 4andmicro;A (Max.) T A = 25anddeg;C এ

■ সক্রিয় অবস্থাঃ I CC = 600andmicro;A (Max.) এ T A = 25anddeg;C

■ উচ্চ গোলমাল প্রতিরোধ ক্ষমতাঃ V NIH = V NIL = 28% V CC (মিনিট)

■ সমস্ত ইনপুটগুলিতে পাওয়ার ডাউন সুরক্ষা সরবরাহ করা হয়

■ পিন এবং ফাংশন 74HC221A এর সাথে সামঞ্জস্যপূর্ণ

এবংnbsp;

অ্যাপ্লিকেশন

1. সঠিক টাইমিং এবং Amp পালস নিয়ন্ত্রণ
সঙ্গেএবং এটি 10ns পালস প্রস্থ সঠিকতাএবংরিসেট ফাংশন, এটি সঠিক সময় নিয়ন্ত্রণের প্রয়োজন স্কেনার জন্য উপযুক্তঃ

• শিল্প অটোমেশনযন্ত্রপাতি ক্রিয়াকলাপের ক্রম (যেমন, রোবোটিক আর্ম সিঙ্ক্রোনাইজেশন)

• ইম্পলস জেনারেশন এবং সময় পরিমাপ সার্কিটলেজার রেঞ্জিং সিস্টেম

• ট্রিগার সিগন্যাল জেনারেশনচিকিৎসা সরঞ্জাম(যেমন, আল্ট্রাসাউন্ড ডিভাইস)

2যোগাযোগ এবং ডিজিটাল সিগন্যাল প্রক্রিয়াকরণ
25mA উচ্চ আউটপুট ড্রাইভ ক্ষমতাএবং5.5 ভোল্ট সহনশীল ইনপুটমাঝারি থেকে উচ্চ গতির সিগন্যাল কন্ডিশনার সমর্থন করেঃ

• ঘড়ি পুনরুদ্ধার এবং সিগন্যাল পুনরায় গঠনফাইবার অপটিক যোগাযোগ সরঞ্জাম

• ফ্রেম সিঙ্ক্রোনাইজেশন ইমপলস জেনারেশন ইননেটওয়ার্ক সুইচ

• অ্যানালগ সিগন্যাল নমুনা-এবং-ধারণ নিয়ন্ত্রণতথ্য সংগ্রহ ব্যবস্থা

3. অটোমোটিভ ইলেকট্রনিক্স এবং কঠোর পরিবেশের অ্যাপ্লিকেশন
২-৫.৫ ভোল্টেজের বিস্তৃত অপারেটিং ভোল্টেজ পরিসীমাএবংশক্তিশালী বিরোধী হস্তক্ষেপ ক্ষমতা(দ্রষ্টব্যঃ প্যারামিটার নিশ্চিতকরণ প্রয়োজন) এটিকে উপযুক্ত করুনঃ

• সিগন্যাল বিলম্ব প্রক্রিয়াকরণঅটোমোবাইল রাডার সিস্টেম

• ত্রুটি সনাক্তকরণ পালস উত্পাদনইঞ্জিন কন্ট্রোল ইউনিট (ECU)

• ত্রুটি সুরক্ষা বিলম্ব সার্কিটব্যাটারি ম্যানেজমেন্ট সিস্টেম (BMS)

4ভোক্তা ইলেকট্রনিক্স এবং বিদ্যুৎ ব্যবস্থাপনা
কম শক্তি খরচএবংকম্প্যাক্ট টিএসএসওপি-১৬ প্যাকেজপোর্টেবল ডিভাইসের প্রয়োজনীয়তা পূরণ করেঃ

• PWM সংকেত উত্পাদনড্রোন ফ্লাইট কন্ট্রোল সিস্টেম

• ব্যাকলাইট নিয়ন্ত্রণ পলস মডুলেশনস্মার্টওয়াচ

• অতিরিক্ত বর্তমান সুরক্ষা বিলম্বদ্রুত চার্জিং ডিভাইস

এবংnbsp;

বর্ণনা

VHC221A একটি উন্নত উচ্চ গতির সিএমওএস Monostable Multivibrator যা সিলিকন গেট সিএমওএস প্রযুক্তি দিয়ে তৈরি।এটি সমতুল্য দ্বিপাক্ষিক Schottky TTL অনুরূপ উচ্চ গতির অপারেশন অর্জন যখন প্রধান CMOS কম শক্তি অপচয় বজায় রাখাপ্রতিটি মাল্টি ভিব্রেটর একটি নেতিবাচক, এ, এবং একটি ইতিবাচক, বি, ট্রানজিশন ট্রিগার ইনপুট উভয় বৈশিষ্ট্য, যা উভয় একটি নিষ্ক্রিয় ইনপুট হিসাবে ব্যবহার করা যেতে পারে।এছাড়াও অন্তর্ভুক্ত একটি পরিষ্কার ইনপুট যে যখন নিচে নেওয়া হয় এক-শট রিসেট. VHC221A-কে clear এর positive transition এ ট্রিগার করা যায় যখন A-কে LOW রাখা হয় এবং B-কে HIGH রাখা হয়। VHC221A পুনরায় ট্রিগারযোগ্য নয়,এবং তাই আউটপুট না হওয়া পর্যন্ত পুনরায় ট্রিগার করা যাবে না. আউটপুট পালস প্রস্থ সমীকরণ দ্বারা নির্ধারিত হয়ঃ

PW = (Rx) ((Cx)

যেখানে,

পিডব্লিউ সেকেন্ডে, আর ওহমে, আর সি ফ্যারাডে।

Rx এবং Cx এর সীমা হলঃ

বাহ্যিক ক্যাপাসিটার, C x: কোন সীমা নেই

বাহ্যিক প্রতিরোধক, R x: V CC = 2.0V, 5k Ω Min।

এবং   এবং   এবং   এবং   এবং   এবং   এবং   এবং   এবং   এবং   এবং   এবং   এবং   এবং   এবং   V CC এবংgt; 3.0V, 1 k Ω Min

এবংnbsp;

তথ্য

এবংnbsp;

অঙ্কন
