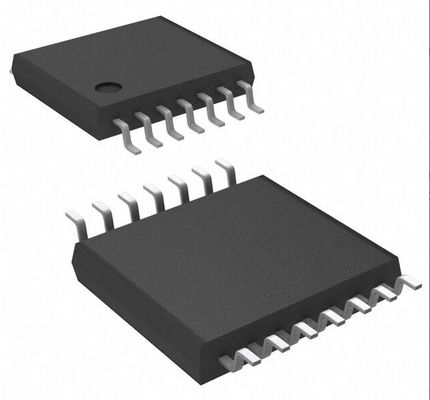

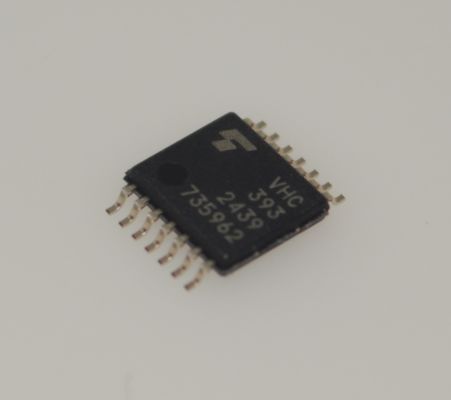

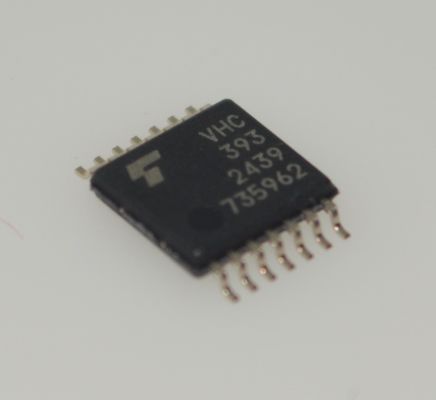

74VHC393FT ডুয়াল 4-বিট বাইনারি কাউন্টার 2-5.5 ভোল্ট অপারেশন অ্যাসিনক্রোন রিসেট 5.5 ভোল্ট-টলারেন্ট ইনপুট 8 এমএ আউটপুট ড্রাইভ উচ্চ গোলমাল প্রতিরোধের এবং টিএসএসওপি -14 প্যাকেজ

74VHC393FT ডুয়াল 4-বিট বাইনারি কাউন্টার, 2-5.5V অপারেশন, অ্যাসিঙ্ক্রোনাস রিসেট, 5.5V-সহনশীল ইনপুট, 8mA আউটপুট ড্রাইভ, উচ্চ শব্দ প্রতিরোধ এবং TSSOP-14 প্যাকেজ

এবংnbsp;

বৈশিষ্ট্যএবংnbsp;

AEC-Q100 (Rev. H) (নোট 1)

বিস্তৃত অপারেটিং তাপমাত্রা পরিসীমা: Topr = -40 থেকে 125 

উচ্চ গতি: fMAX = 170 MHz (typ.) VCC = 5.0 V-এ

কম বিদ্যুতের অপচয়: ICC = 4.0 এবংmicro;A (সর্বোচ্চ) Ta = 25 -এ

উচ্চ শব্দ প্রতিরোধ: VNIH = VNIL = 28 % VCC (ন্যূনতম)

পাওয়ার-ডাউন সুরক্ষা সমস্ত ইনপুটে সরবরাহ করা হয়।

ভারসাম্যপূর্ণ প্রচার বিলম্ব: tPLH এবংasymp; tPHL

বিস্তৃত অপারেটিং ভোল্টেজ পরিসীমা: VCC(opr) = 2.0 V থেকে 5.5 V

কম শব্দ: VOLP = 0.8 V (সর্বোচ্চ)

74 সিরিজের (74AC/HC/AHC ইত্যাদি) 393 প্রকারের সাথে পিন এবং ফাংশন সামঞ্জস্যপূর্ণ।

এবংnbsp;

অ্যাপ্লিকেশন

1. ডিজিটাল ফ্রিকোয়েন্সি বিভাজন এবংamp; গণনা সিস্টেম
এটির সাথে ডুয়াল 4-বিট বাইনারি রিপল কাউন্টার গঠন এবং অ্যাসিঙ্ক্রোনাস রিসেট ফাংশন, এটি উপযুক্ত:

• ক্লক ফ্রিকোয়েন্সি বিভাজন সার্কিট (উচ্চ-ফ্রিকোয়েন্সি ক্লকগুলিকে নিম্ন-ফ্রিকোয়েন্সি নিয়ন্ত্রণ সংকেতে ভাগ করা)

• ইভেন্ট কাউন্টার (শিল্প উত্পাদন লাইনের গণনা, গতির পরিমাপ)

• টাইমারের জন্য বেস ফ্রিকোয়েন্সি জেনারেশন (MCUs-এর সাথে সুনির্দিষ্ট সময় নিয়ন্ত্রণের সক্ষমতা)

2. কনজিউমার ইলেকট্রনিক্স এবংamp; পোর্টেবল ডিভাইস
2-5.5V বিস্তৃত ভোল্টেজ সমর্থন এবং কম-বিদ্যুৎ বৈশিষ্ট্য এটিকে আদর্শ করে তোলে:

• স্মার্ট হোম ডিভাইস অপারেশনাল স্টেটের চক্র গণনার জন্য (যেমন, সময় নিয়ন্ত্রিত সুইচ নিয়ন্ত্রণ)

• খেলনা ইলেকট্রনিক্স আলো/শব্দ প্রভাব ক্রম প্রজন্মের জন্য (LED ফ্ল্যাশিং প্যাটার্ন নিয়ন্ত্রণ)

• রিমোট কন্ট্রোল বোতাম প্রেস পরিসংখ্যান এবং কম-বিদ্যুৎ স্ট্যান্ডবাই গণনার জন্য

3. শিল্প নিয়ন্ত্রণ এবংamp; অটোমেশন
উচ্চ শব্দ প্রতিরোধ এবং 8mA আউটপুট ড্রাইভ কঠোর পরিবেশ সমর্থন করে:

• PLC সিস্টেম পালস সংকেত ফ্রিকোয়েন্সি বিভাজন এবং পদক্ষেপ নিয়ন্ত্রণের জন্য

• মোটর এনকোডার সংকেত ফ্রিকোয়েন্সি বিভাজন (MCU গণনা লোড হ্রাস করা)

• সেন্সর সংকেত জমাটবদ্ধ গণনা (প্রবাহ সেন্সর, স্থানচ্যুতি সনাক্তকরণ)

4. যোগাযোগ এবংamp; ইন্টারফেস ডিজাইন
5.5V সহনশীল ইনপুট মিশ্র-ভোল্টেজ সিস্টেম সমর্থন করে:

• UART/I2C ইন্টারফেসবড রেট ফ্রিকোয়েন্সি বিভাজন প্রজন্মের জন্য

• ডেটা অধিগ্রহণ সিস্টেম নমুনা ফ্রিকোয়েন্সি分级 নিয়ন্ত্রণের জন্য

• ডিসপ্লে ডিভাইস স্ক্যান ফ্রিকোয়েন্সি বিভাজনের জন্য (LED ম্যাট্রিক্স রিফ্রেশ নিয়ন্ত্রণ)

এবংnbsp;

বর্ণনা

74VHC393FT একটি উন্নত উচ্চ গতির CMOS 4-বিট বাইনারি কাউন্টার যা সিলিকন গেট C2MOS প্রযুক্তি দিয়ে তৈরি করা হয়েছে।

এটি CMOS কম বিদ্যুতের অপচয় বজায় রেখে সমতুল্য বাইপোলার স্কটকি TTL-এর মতো উচ্চ গতির অপারেশন অর্জন করে।

এটিতে একটি প্যাকেজে দুটি স্বাধীন কাউন্টার সার্কিট রয়েছে, যাতে একটি IC-এর মাধ্যমে আটটি বাইনারি বিটের গণনা বা ফ্রিকোয়েন্সি বিভাজন অর্জন করা যায়।

এই ডিভাইসটি CK পালসের নেগেটিভ যাওয়ার ট্রানজিশনে অবস্থা পরিবর্তন করে। CLR ইনপুটে একটি উচ্চতা দ্বারা কাউন্টারটিকে andquot;0andquot;-এ রিসেট করা যেতে পারে (QA থেকে QD = andquot;Landquot;), অন্যান্য ইনপুট নির্বিশেষে।

একটি ইনপুট সুরক্ষা সার্কিট নিশ্চিত করে যে সরবরাহ ভোল্টেজ নির্বিশেষে 0 থেকে 5.5 V ইনপুট পিনে প্রয়োগ করা যেতে পারে। এই ডিভাইসটি 5 V থেকে 3 V সিস্টেম এবং দুটি সরবরাহ সিস্টেম যেমন ব্যাটারি ব্যাক আপের সাথে ইন্টারফেস করতে ব্যবহার করা যেতে পারে।

এই সার্কিটটি অমিল সরবরাহ এবং ইনপুট ভোল্টেজের কারণে ডিভাইসের ধ্বংস প্রতিরোধ করে।

এবংnbsp;

তথ্য

এবংnbsp;

অঙ্কন
