LM5114BMFX/S7003094 100V অর্ধ-ব্রিজ গেট ড্রাইভার 3A পিক কারেন্ট স্বাধীন ইনপুট দ্রুত 25ns প্রচার UVLO সুরক্ষা বিস্তৃত 8-14V সরবরাহ TTL/CMOS সামঞ্জস্যপূর্ণ SOT-23-6 প্যাকেজ

LM5114BMFX/S7003094 100V অর্ধ-ব্রিজ গেট ড্রাইভার 3A পিক বর্তমান স্বাধীন ইনপুট দ্রুত 25ns প্রসার UVLO সুরক্ষা প্রশস্ত 8-14V সরবরাহ টিটিএল/সিএমওএস সামঞ্জস্যপূর্ণ এসওটি-23-6 প্যাকেজ

বৈশিষ্ট্য

• 1 নিয়ন্ত্রণযোগ্য উত্থান এবং পতনের সময়গুলির জন্য স্বাধীন উত্স এবং সিঙ্ক আউটপুট

• 4-ভোল্ট থেকে 12.6-ভোল্ট একক পাওয়ার সাপ্লাই

• 7.6-A/1.3-A পিক সিঙ্ক এবং উত্স ড্রাইভ বর্তমান

• ০.২৩-ওএম ওপেন-ড্রেনেড পুলডাউন সিঙ্ক আউটপুট

• 2-Ωওপেন-ড্রেনেজ পুলআপ সোর্স আউটপুট

• ১২ ঘন্টা (সাধারণ) প্রসারণ বিলম্ব

• ইনভার্টিং এবং নন-ইনভার্টিং ইনপুটগুলির মধ্যে বিলম্বের সময় মিলানো

• টিটিএল/সিএমওএস লজিক ইনপুট

• ০.৬৮-ভোল্ট ইনপুট হিস্টেরেসিস

• ১৪-ভোল্ট পর্যন্ত লজিক ইনপুট (ভিডিডি ভোল্টেজ নির্বিশেষে)

• নিম্ন ইনপুট ক্যাপাসিটেন্সঃ ২.৫ পিএফ (সাধারণ)

•40°C থেকে 125°C অপারেটিং তাপমাত্রা পরিসীমা

• পিন-টু-পিন সামঞ্জস্যপূর্ণ MAX5048

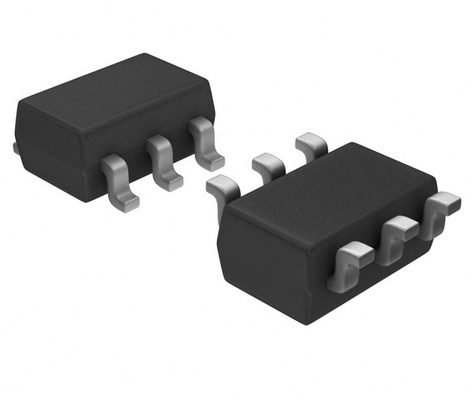

• 6-পিন SOT-23

অ্যাপ্লিকেশন

• বুস্ট কনভার্টার

• ফ্লাইব্যাক এবং ফরোয়ার্ড কনভার্টার

• সেকেন্ডারি সিঙ্ক্রোনস FETs বিচ্ছিন্ন টপোলজিতে ড্রাইভ

• মোটর নিয়ন্ত্রণ

বর্ণনা

এলএম৫১১৪ নিম্ন-পার্শ্বের এমওএসএফইটিগুলিকে বুস্ট-টাইপ কনফিগারেশনে বা বিচ্ছিন্ন টপোলজিগুলিতে সেকেন্ডারি সিঙ্ক্রোনস এমওএসএফইটিগুলি চালানোর জন্য ডিজাইন করা হয়েছে। শক্তিশালী সিঙ্ক বর্তমানের ক্ষমতা সহ,LM5114 সমান্তরালভাবে একাধিক FET চালাতে পারেএলএম৫১১৪-এ নিম্ন-পার্শ্ব বর্ধন মোড গ্যালিয়াম নাইট্রাইড (গাএন) এফইটি চালানোর জন্য প্রয়োজনীয় বৈশিষ্ট্য রয়েছে।LM5114 একটি একক ডিভাইস টাইপ ইনভার্টিং এবং Noninverting গেট ড্রাইভ জন্য প্রয়োজনীয়তা সন্তুষ্ট করতে বিপরীত এবং noninverting ইনপুট প্রদান করে. এলএম৫১১৪ এর ইনপুটগুলি টিটিএল / সিএমওএস লজিক সামঞ্জস্যপূর্ণ এবং ভিডিডি ভোল্টেজ নির্বিশেষে ১৪ ভি পর্যন্ত ইনপুট ভোল্টেজ সহ্য করে। এলএম৫১১৪ এর বিভক্ত গেট আউটপুট রয়েছে,টার্ন এবং ডিভোর্ড শক্তি স্বাধীনভাবে সামঞ্জস্য করার জন্য নমনীয়তা প্রদান করেএলএম ৫১১৪-এর দ্রুত সুইচিং গতি এবং কম প্রসার বিলম্ব রয়েছে, যা উচ্চ ফ্রিকোয়েন্সি অপারেশনকে সহজ করে তোলে।LM5114 একটি 6 পিন SOT-23 প্যাকেজ এবং একটি 6 পিন WSON প্যাকেজ একটি উন্মুক্ত প্যাড তাপ অপচয় সাহায্য করার জন্য পাওয়া যায়.

তথ্য

অঙ্কন
