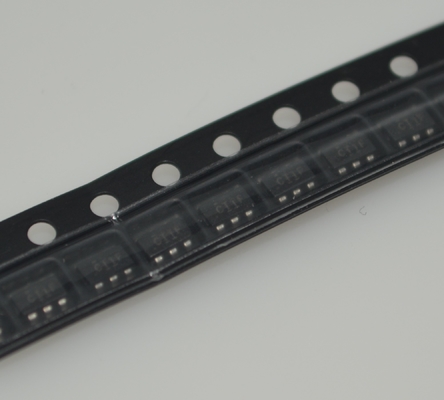

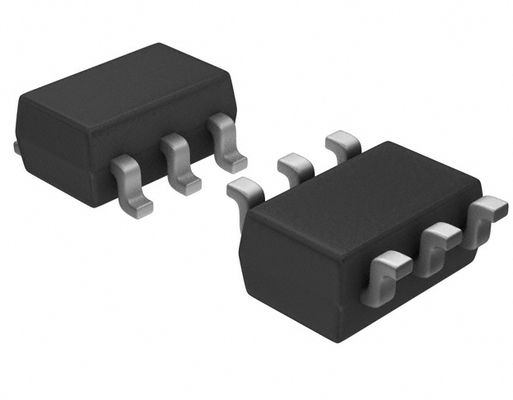

SN74LVC1T45DBVR একক-বিট ডুয়াল-সরবরাহ ভোল্টেজ লেভেল অনুবাদক, স্বয়ংক্রিয় দিক নিয়ন্ত্রণ সহ, ১.৬৫V থেকে ৫.৫V, উচ্চ গতি, কম শক্তি, ক্ষুদ্র প্যাকেজ এবং ৩২mA আউটপুট ড্রাইভ

SN74LVC1T45DBVR স্বয়ংক্রিয় দিকনির্দেশন নিয়ন্ত্রণ সহ একক-বিট ডুয়াল-আউটপুট ভোল্টেজ লেভেল ট্রান্সলেটর 1.65V থেকে 5.5V উচ্চ গতির নিম্ন শক্তি ক্ষুদ্র প্যাকেজ এবং 32mA আউটপুট ড্রাইভ

বৈশিষ্ট্য

• ইএসডি সুরক্ষা JESD 22 অতিক্রম করেঃ

∙ ২০০০ ভোল্ট মানবদেহের মডেল (এ১১৪-এ)

২০০ ভোল্ট মেশিন মডেল (এ১১৫-এ)

✅ 1000 ভোল্ট চার্জযুক্ত ডিভাইস মডেল (C101)

• টেক্সাস ইনস্ট্রুমেন্টস ন্যানোফ্রিTM প্যাকেজে পাওয়া যায়

• সম্পূর্ণরূপে কনফিগারযোগ্য ডুয়াল-রেল ডিজাইন প্রতিটি পোর্টকে 1.65V থেকে 5.5V পাওয়ার সাপ্লাই পরিসীমা জুড়ে কাজ করার অনুমতি দেয়

• ভিসিসি বিচ্ছিন্নতা বৈশিষ্ট্য যদি কোনও ভিসিসি ইনপুট জিএনডিতে থাকে তবে উভয় পোর্ট উচ্চ প্রতিবন্ধকতার অবস্থায় থাকে

• ডিআইআর ইনপুট সার্কিট ভিসিসিএ-তে রেফারেন্স করে

• কম শক্তি খরচ, 4μA সর্বোচ্চ আইসিসি

• ±24mA আউটপুট ড্রাইভ 3.3V এ

• আইওএফ আংশিক শক্তি বন্ধ মোড অপারেশন সমর্থন করে

• সর্বোচ্চ তথ্য হার

৪২০ এমবিপিএস (৩.৩ ভি থেকে ৫ ভি রূপান্তর)

∙ ২১০ এমবিপিএস (৩.৩ ভোল্টে রূপান্তর)

∙ ১৪০ এমবিপিএস (২.৫ ভোল্টে রূপান্তর)

৭৫ এমবিপিএস (১.৮ ভোল্ট)

• জেইএসডি ৭৮, ক্লাস ২ এর প্রতি ১০০ এমএ এর বেশি লট-আপ পারফরম্যান্স

অ্যাপ্লিকেশন

• ব্যক্তিগত ইলেকট্রনিক্স

• শিল্প

• এন্টারপ্রাইজ

• টেলিযোগাযোগ

বর্ণনা

এই একক-বিট নন-ইনভার্টিং বাস ট্রান্সিভার দুটি পৃথক কনফিগারযোগ্য পাওয়ার সাপ্লাই রেল ব্যবহার করে। এ পোর্টটি ভিসিসিএ ট্র্যাক করার জন্য ডিজাইন করা হয়েছে। ভিসিসিএ 1.65V থেকে 5.5V পর্যন্ত যে কোনও সরবরাহ ভোল্টেজ গ্রহণ করে।বি পোর্টটি ভিসিসিবি ট্র্যাক করার জন্য ডিজাইন করা হয়েছে. ভিসিসিবি 1.65V থেকে 5.5V পর্যন্ত যে কোনও সরবরাহের ভোল্টেজ গ্রহণ করে। এটি 1.8V, 2.5V, 3.3V এবং 5V ভোল্টেজ নোডগুলির মধ্যে যে কোনও সর্বজনীন নিম্ন-ভোল্টেজ দ্বি-পন্থী রূপান্তরকে অনুমতি দেয়।SN74LVC1T45 দুটি ডেটা বাসের মধ্যে অ্যাসিনক্রোন যোগাযোগের জন্য ডিজাইন করা হয়েছে. দিকনির্দেশক নিয়ন্ত্রণ (ডিআইআর) ইনপুটের লজিক স্তরগুলি বি-পোর্ট আউটপুট বা এ-পোর্ট আউটপুটগুলি সক্রিয় করে।ডিভাইসটি বি-পোর্ট আউটপুটগুলি সক্রিয় হলে A বাস থেকে B বাস এবং A-পোর্ট আউটপুটগুলি সক্রিয় হলে B বাস থেকে A বাস থেকে ডেটা প্রেরণ করেইনপুট সার্কিটারি সবসময় A এবং B উভয় পোর্টে সক্রিয় থাকে এবং অতিরিক্ত আইসিসি এবং আইসিসিজেড প্রতিরোধ করার জন্য একটি লজিক উচ্চ বা নিম্ন স্তর প্রয়োগ করা আবশ্যক।

SN74LVC1T45 এমনভাবে ডিজাইন করা হয়েছে যাতে ডিআইআর ইনপুটটি ভিসিসিএ দ্বারা চালিত হয়। এই ডিভাইসটি আইওএফ ব্যবহার করে আংশিক পাওয়ার-ডাউন অ্যাপ্লিকেশনগুলির জন্য সম্পূর্ণরূপে নির্দিষ্ট করা হয়েছে। আইওএফ সার্কিট্রি আউটপুটগুলি অক্ষম করে,যখন ডিভাইসটি বন্ধ করা হয় তখন এটির মাধ্যমে ক্ষতিকারক বর্তমান ব্যাকফ্লো প্রতিরোধ করা. ভিসিসি বিচ্ছিন্নতা বৈশিষ্ট্যটি এমনভাবে ডিজাইন করা হয়েছে যাতে যদি কোনও ভিসিসি ইনপুট জিএনডিতে থাকে তবে উভয় পোর্ট উচ্চ প্রতিবন্ধক অবস্থায় থাকে।

ন্যানোফ্রিTM প্যাকেজিং প্রযুক্তি আইসি প্যাকেজিং ধারণাগুলিতে একটি বড় অগ্রগতি, প্যাকেজ হিসাবে ডাই ব্যবহার করে।

তথ্য

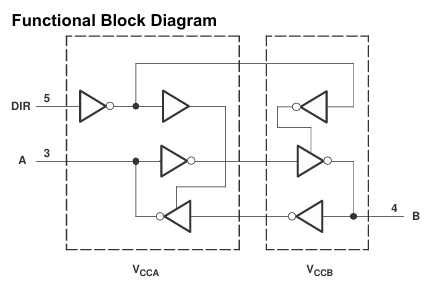

অঙ্কন

আমাদের সুবিধা:ফোন, পিডিএ, নোটবুক কম্পিউটার

• উচ্চ মানের পণ্য --- আমাদের অফার 100% নতুন এবং মূল, ROHS
• প্রতিযোগিতামূলক মূল্য --- ভাল দামের সাথে ভাল ক্রয় চ্যানেল।
• পেশাদার পরিষেবা --- চালানের আগে কঠোর মানের পরীক্ষা, এবং ক্রয়ের পরে নিখুঁত বিক্রয়োত্তর পরিষেবা।
• যথাযথ ইনভেন্টরি --- আমাদের শক্তিশালী ক্রয় দলের সহায়তায়,
• দ্রুত ডেলিভারি --- আমরা পেমেন্ট নিশ্চিত হওয়ার পর 1-3 কার্যদিবসের মধ্যে পণ্য পাঠাব।

সব ধরনের উপাদান আপনার চাহিদা পূরণ নিশ্চিত করুন।^_^
