BZX84C15LT3G 15V জেনার SOT-23 225mW নিম্ন ফুটো বর্তমান উচ্চ স্থিতিশীলতা ওভারজোড় সুরক্ষা হ্যালোজেন মুক্ত টেপ এবং রিল প্যাকেজিং স্পেস-সীমিত PCBs জন্য আদর্শ

BZX84C15LT3G 15V জেনার SOT-23 225mW কম লিকেজ কারেন্ট উচ্চ স্থিতিশীলতা সার্জ সুরক্ষা হ্যালোজেন-মুক্ত টেপ ও রিল প্যাকেজিং স্থান-সীমাবদ্ধ PCB-এর জন্য আদর্শ

andnbsp;

বৈশিষ্ট্য

andbull; FRandminus;4 বা FRandminus;5 বোর্ডে 250 mW রেটিং

andbull; জেনার ব্রেকডাউন ভোল্টেজ রেঞ্জ andminus; 2.4 V থেকে 75 V

andbull; অপটিমাল অটোমেটেড বোর্ড অ্যাসেম্বলির জন্য ডিজাইন করা প্যাকেজ

andbull; উচ্চ ঘনত্বের অ্যাপ্লিকেশনের জন্য ছোট প্যাকেজ সাইজ

andbull; হিউম্যান বডি মডেল প্রতি ক্লাস 3 (> 16 kV) এর ESD রেটিং

andbull; টাইট টলারেন্স সিরিজ উপলব্ধ (4 পৃষ্ঠা দেখুন)

andbull; অটোমোটিভ এবং অন্যান্য অ্যাপ্লিকেশনগুলির জন্য SZ উপসর্গ যার অনন্য সাইট এবং কন্ট্রোল পরিবর্তন প্রয়োজন; AECandminus;Q101 যোগ্য এবং PPAP সক্ষম

andbull; এই ডিভাইসগুলি Pbandminus;মুক্ত এবং RoHS কমপ্লায়েন্ট

andnbsp;

অ্যাপ্লিকেশন

1: ভোল্টেজ ক্ল্যাম্পিং ও ওভার-ভোল্টেজ সুরক্ষা:ইন্টিগ্রেটেড সার্কিট (IC) বা MOSFET-এর সংবেদনশীল ইনপুট পিনগুলিকে ইলেক্ট্রোস্ট্যাটিক ডিসচার্জ (ESD), ভোল্টেজ স্পাইক বা দুর্ঘটনাক্রমে ওভার-ভোল্টেজের কারণে ক্ষতি থেকে রক্ষা করতে ব্যবহৃত হয়।

2andldquo;ভোল্টেজ রেফারেন্স:

ADC (অ্যানালগ-টু-ডিজিটাল কনভার্টার), DAC (ডিজিটাল-টু-অ্যানালগকনভার্টার), বা ভোল্টেজ কমপ্যারেটরগুলির মতো সার্কিটের জন্য একটি সাধারণ, স্থিতিশীল রেফারেন্স ভোল্টেজ সরবরাহ করে।

3: ওয়েভফর্ম ক্লিপিং:

সাইন ওয়েভ বা অন্যান্য ওয়েভফর্মগুলিকে প্রায় বর্গাকার তরঙ্গে রূপান্তর করা।4: পাওয়ার সাপ্লাই রেগুলেশন:

কম-কারেন্ট, নন-প্রিসিশন পাওয়ার সাপ্লাই সার্কিটে একটি সাধারণ ভোল্টেজ নিয়ন্ত্রক হিসেবে কাজ করে।বর্ণনা

andnbsp;

andnbsp;

1: জেনার ভোল্টেজ:

নামমাত্র মান: 15V

এটি একটি মূল প্যারামিটার যা এর স্থিতিশীল রেফারেন্স ভোল্টেজ নির্দেশ করে। ব্যবহারিক প্রয়োগে, এটির একটি সহনশীলতা পরিসীমা রয়েছে।

BZX84C15LT3G-এর জন্য, জেনার ভোল্টেজ সহনশীলতা হল

andplusmn;5%. এর মানে হল নির্দিষ্ট পরীক্ষার শর্তে, এর প্রকৃত নিয়ন্ত্রক ভোল্টেজ সাধারণতএর মধ্যে

14.25V এবং 15.75Vএর মধ্যে থাকে।2: পাওয়ার ডিসিপেশন:

সর্বোচ্চ অবিচ্ছিন্ন পাওয়ার ডিসিপেশন: 350 mW

এটি একটি গুরুত্বপূর্ণ সীমা যা নির্ধারণ করে যে ডায়োডটি নিরাপদে সর্বাধিক কত পাওয়ার হ্যান্ডেল করতে পারে (পাওয়ার = জেনার ভোল্টেজ andtimes; জেনার কারেন্ট)। সার্কিট ডিজাইন

অবশ্যই নিশ্চিত করতে হবে যে অপারেটিং কারেন্ট এই মান অতিক্রম করার জন্য পাওয়ার ডিসিপেশন সৃষ্টি করে না, অন্যথায় ডায়োড অতিরিক্ত গরম হতে পারে এবং ক্ষতিগ্রস্ত হতে পারে।

3: প্যাকেজ:

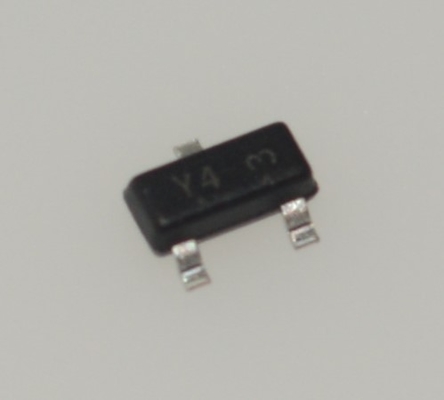

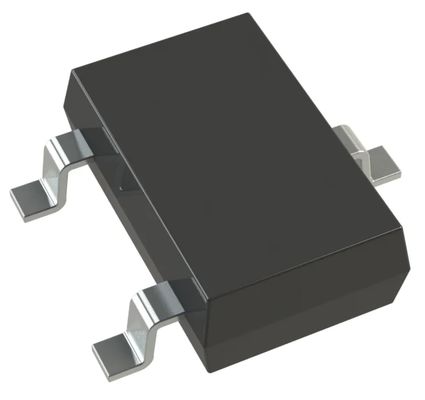

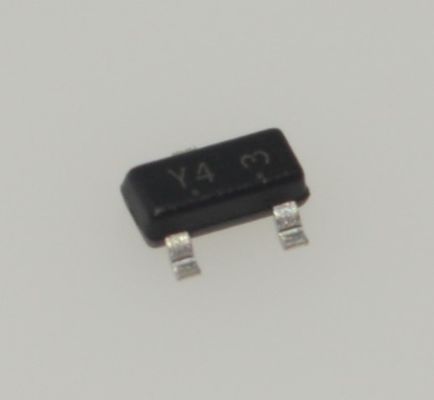

SOT-23

এটি একটি খুব সাধারণ 3-পিন ছোট সারফেস মাউন্ট প্যাকেজ যা উচ্চ-ঘনত্বের PCB ডিজাইনের জন্য উপযুক্ত।

4: প্রযুক্তি:

একক চিপ:

কিছু ডুয়াল-ডায়োড প্যাকেজের মতো নয়, BZX84C15LT3G-এর SOT-23 প্যাকেজে শুধুমাত্র একটি একক জেনার ডায়োড রয়েছে।5: কর্মক্ষমতা বৈশিষ্ট্য:

খুব ধারালো ব্রেকডাউন বৈশিষ্ট্য:

ভাল ভোল্টেজ রেগুলেশন কর্মক্ষমতা নির্দেশ করে।কম লিকেজ কারেন্ট:

ভোল্টেজ জেনার ভোল্টেজের নিচে থাকলে বিপরীত লিকেজ কারেন্ট খুবই কম।কম ইম্পিডেন্স:

ভাল ডাইনামিক রেসপন্স বৈশিষ্ট্য রয়েছে।তথ্য
