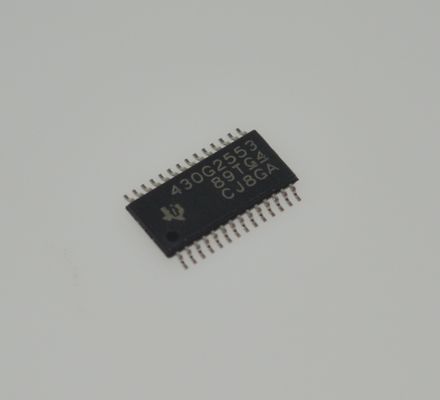

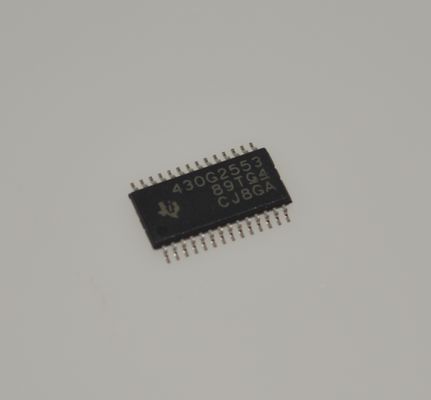

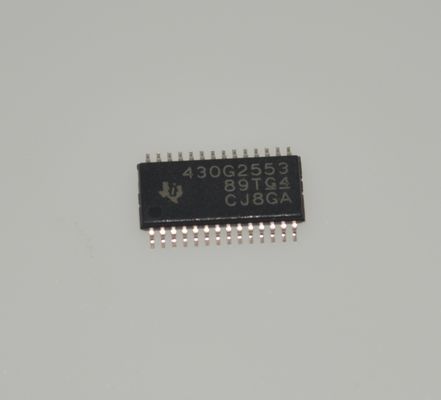

MSP430G2553IPW28R: 16MHz 16-bit Ultra-Low-Power MCU with 16KB Flash, 512B RAM, 10-bit ADC, Timer, UART/SPI/I2C, On-chip Emulation and Extended Temp Range for Embedded Systems

MSP430G2553IPW28R: 16MHz 16-বিট অতি-নিম্ন-পাওয়ার MCU, 16KB ফ্ল্যাশ, 512B RAM, 10-বিট ADC, টাইমার, UART/SPI/I2C, অন-চিপ এমুলেশন এবং বর্ধিত তাপমাত্রা রেঞ্জ এম্বেডেড সিস্টেমের জন্য

andnbsp;

বৈশিষ্ট্য

andbull; নিম্ন সরবরাহ-ভোল্টেজ রেঞ্জ: 1.8 V থেকে 3.6 V

andbull; অতি-নিম্ন পাওয়ার খরচ

andnbsp; andndash; সক্রিয় মোড: 1 MHz, 2.2 V এ 230 andmicro;A

andnbsp; andndash; স্ট্যান্ডবাই মোড: 0.5 andmicro;A

andnbsp; andndash; অফ মোড (RAM ধরে রাখা): 0.1 andmicro;A

andbull; পাঁচটি পাওয়ার-সেভিং মোড

andbull; 1 andmicro;s এর কম সময়ে স্ট্যান্ডবাই মোড থেকে অতি-দ্রুত জেগে ওঠা

andbull; 16-বিট RISC আর্কিটেকচার, 62.5-ns নির্দেশ চক্রের সময়

andbull; মৌলিক ক্লক মডিউল কনফিগারেশন

andnbsp; andndash; চারটি ক্যালিব্রেটেড ফ্রিকোয়েন্সি সহ 16 MHz পর্যন্ত অভ্যন্তরীণ ফ্রিকোয়েন্সি

andnbsp; andndash; অভ্যন্তরীণ অতি-নিম্ন-পাওয়ার লো-ফ্রিকোয়েন্সি (LF) অসিলেটর

andnbsp; andndash; 32-kHz ক্রিস্টাল

andnbsp; andndash; বাহ্যিক ডিজিটাল ক্লক সোর্স

andbull; দুটি 16-বিট Timer_A তিনটি ক্যাপচার/তুলনা রেজিস্টার সহ

andbull; 24টি পর্যন্ত ক্যাপাসিটিভ-টাচ সক্রিয় I/O পিন

andbull; ইউনিভার্সাল সিরিয়াল কমিউনিকেশন ইন্টারফেস (USCI)

andnbsp; andndash; উন্নত UART স্বয়ংক্রিয় বাডরেট সনাক্তকরণ সমর্থন করে (LIN)

andnbsp; andndash; IrDA এনকোডার এবং ডিকোডার

andnbsp; andndash; সিঙ্ক্রোনাস SPI

andnbsp; andndash; Iandsup2;Candtrade;

andbull; অ্যানালগ সিগন্যাল তুলনা ফাংশন বা স্লোপ অ্যানালগ-টু-ডিজিটাল (A/D) রূপান্তরের জন্য অন-চিপ তুলনা

andbull; অভ্যন্তরীণ রেফারেন্স, স্যাম্পেল এবং-হোল্ড, এবং অটোস্ক্যান সহ 10-বিট 200-ksps অ্যানালগ-টু-ডিজিটাল (A/D) কনভার্টার (সারণী 1 দেখুন)

andbull; ব্রাউনআউট ডিটেক্টর

andbull; সিরিয়াল অনবোর্ড প্রোগ্রামিং, কোনো বাহ্যিক প্রোগ্রামিং ভোল্টেজের প্রয়োজন নেই, নিরাপত্তা ফিউজ দ্বারা প্রোগ্রামযোগ্য কোড সুরক্ষা

andbull; স্পাই-বাই-ওয়্যার ইন্টারফেস সহ অন-চিপ এমুলেশন লজিক

andbull; পরিবারের সদস্যদের সারণী 1-এ সংক্ষিপ্ত করা হয়েছে

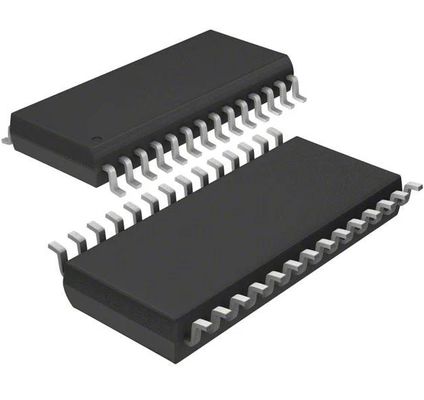

andbull; প্যাকেজ বিকল্পandndash; TSSOP: 20 পিন, 28 পিনandndash; PDIP: 20 পিনandndash; QFN:32Pi

andnbsp;

অ্যাপ্লিকেশন

1. পোর্টেবল মেডিকেল এবং স্বাস্থ্য পর্যবেক্ষণ ডিভাইস

মূল সুবিধাগুলি ব্যবহৃত: অতি-নিম্ন শক্তি (একাধিক নিম্ন-শক্তি মোড, যেমন, LPM3/LPM4) ব্যাটারির আয়ু বাড়ায়; 10-বিট ADC সরাসরি অ্যানালগ সেন্সর সংকেত অর্জন করে।

সাধারণ অ্যাপ্লিকেশন:হ্যান্ডহেল্ড পালস অক্সিমিটার, ডিজিটাল থার্মোমিটার, পোর্টেবল গ্লুকোজ মিটার, এন্ট্রি-লেভেল পরিধানযোগ্য স্বাস্থ্য ব্যান্ড।

2. কনজিউমার ইলেকট্রনিক্স এবং ব্যক্তিগত পোর্টেবল ডিভাইস

মূল সুবিধাগুলি ব্যবহৃত:ছোট আকার (TSSOP-28) এবং কম বিদ্যুতের ব্যবহার এটিকে স্থান এবং শক্তি-সীমাবদ্ধ পরিস্থিতিতে উপযুক্ত করে তোলে।

সাধারণ অ্যাপ্লিকেশন:রিমোট কন্ট্রোল, ইলেকট্রিক খেলনা, ডিজিটাল টুথব্রাশ, বেসিক স্মার্টওয়াচ, পোর্টেবল গ্যাজেট।

3. শিল্প সেন্সিং এবং কন্ট্রোল সিস্টেম

মূল সুবিধাগুলি ব্যবহৃত: ইন্টিগ্রেটেড ADC, টাইমার, এবং যোগাযোগ ইন্টারফেস (UART/SPI/I2C) বিভিন্ন সেন্সরকে সংযুক্ত করে এবং নিয়ন্ত্রণ করে; বর্ধিত তাপমাত্রা পরিসীমা কঠোর পরিবেশ সমর্থন করে।

সাধারণ অ্যাপ্লিকেশন:সেন্সর হাব, ডেটা লগার, ফ্লো মিটার, সাধারণ মোটর নিয়ন্ত্রণ, শিল্প রিমোট কন্ট্রোলার।

4. স্মার্ট হোম এবং অটোমেশন

মূল সুবিধাগুলি ব্যবহৃত: প্রচুর I/O এবং যোগাযোগ ইন্টারফেস পেরিফেরাল সংযোগ এবং নিয়ন্ত্রণ সহজতর করে; অতি-নিম্ন শক্তি ব্যাটারি চালিত সর্বদা চালু ডিভাইসগুলির জন্য উপযুক্ত।

সাধারণ অ্যাপ্লিকেশন:স্মার্ট লক, তাপমাত্রা/আর্দ্রতা সেন্সর নোড, স্মার্ট সুইচ, অ্যালার্ম, গ্যারেজ ডোর কন্ট্রোলার।

5. IoT এন্ড নোড

মূল সুবিধাগুলি ব্যবহৃত: সিরিয়াল ইন্টারফেসের মাধ্যমে সেন্সর ডেটা সংগ্রহ এবং আপলোড করার জন্য একটি প্রধান কন্ট্রোলার হিসেবে কাজ করে (যেমন, ব্লুটুথ/Wi-Fi মডিউল); এর কম বিদ্যুতের ব্যবহার একটি মূল সুবিধা।

সাধারণ অ্যাপ্লিকেশন:ব্যাটারি চালিত ওয়্যারলেস সেন্সর নোড, পরিবেশগত মনিটর, কৃষি IoT সেন্সর।

andnbsp;

বর্ণনা

টেক্সাস ইনস্ট্রুমেন্টস MSP430 পরিবারের অতি-নিম্ন-পাওয়ার মাইক্রোকন্ট্রোলারগুলিতে বিভিন্ন অ্যাপ্লিকেশনের জন্য বিভিন্ন ধরণের পেরিফেরাল সমন্বিত বেশ কয়েকটি ডিভাইস রয়েছে। আর্কিটেকচার, পাঁচটি নিম্ন-শক্তি মোডের সাথে মিলিত, পোর্টেবল পরিমাপ অ্যাপ্লিকেশনগুলিতে বর্ধিত ব্যাটারির আয়ু অর্জনের জন্য অপ্টিমাইজ করা হয়েছে। ডিভাইসটিতে একটি শক্তিশালী 16-বিট RISC CPU, 16-বিট রেজিস্টার এবং ধ্রুবক জেনারেটর রয়েছে যা সর্বাধিক কোড দক্ষতায় অবদান রাখে। ডিজিটালভাবে নিয়ন্ত্রিত অসিলেটর (DCO) 1 andmicro;s এর কম সময়ে নিম্ন-শক্তি মোড থেকে সক্রিয় মোডে জেগে উঠতে দেয়।

MSP430G2x13 এবং MSP430G2x53 সিরিজগুলি অতি-নিম্ন-পাওয়ার মিশ্র সংকেত মাইক্রোকন্ট্রোলার, যার মধ্যে 16 বিট টাইমার, 24 পর্যন্ত I/O ক্যাপাসিটিভ-টাচ সক্রিয় পিন, একটি বহুমুখী অ্যানালগ তুলনা এবং ইউনিভার্সাল সিরিয়াল কমিউনিকেশন ইন্টারফেস ব্যবহার করে বিল্ট-ইন যোগাযোগ ক্ষমতা রয়েছে। এছাড়াও MSP430G2x53 পরিবারের সদস্যদের একটি 10-বিট অ্যানালগ-টু-ডিজিটাল (A/D) কনভার্টার রয়েছে। কনফিগারেশন বিস্তারিত জানার জন্য সারণী 1 দেখুন।

সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে কম খরচের সেন্সর সিস্টেম যা অ্যানালগ সংকেত ক্যাপচার করে, সেগুলিকে ডিজিটাল মানগুলিতে রূপান্তর করে এবং তারপর প্রদর্শন বা হোস্ট সিস্টেমে প্রেরণের জন্য ডেটা প্রক্রিয়া করে।

andnbsp;

তথ্য

andnbsp;

ড্রয়িং
