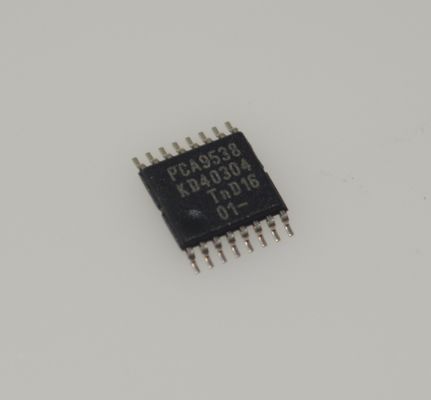

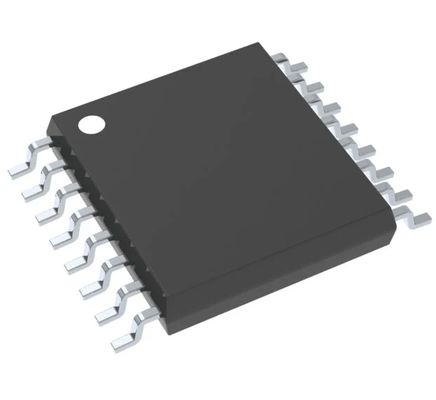

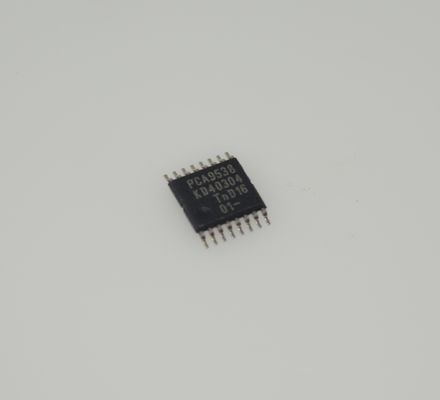

PCA9538PW 8-bit I2C I/O Expander with Low Voltage Operation Interrupt Output Polarity Inversion Low Standby Current and Small Package for Servers LCDs and Industrial Control

PCA9538PW নিম্ন ভোল্টেজ অপারেশন সহ 8-বিট আই 2 সি আই / ও এক্সপ্যান্ডার বিচ্ছিন্ন আউটপুট পোলারিটি ইনভার্সন সার্ভারের জন্য নিম্ন স্ট্যান্ডবাই বর্তমান এবং ছোট প্যাকেজ এলসিডি এবং শিল্প নিয়ন্ত্রণ

এবংnbsp;

বৈশিষ্ট্য

andbull; কম স্ট্যান্ডবাই বর্তমান খরচ 1 andmu;A max

andbull; I2C সমান্তরাল পোর্ট এক্সপ্যান্ডার

andbull; ওপেন-ড্রেন সক্রিয়-নিম্ন বিরতি আউটপুট

andbull; সক্রিয়-নিম্ন রিসেট ইনপুট

andbull; ২.৩ ভোল্ট থেকে ৫.৫ ভোল্ট পর্যন্ত অপারেটিং পাওয়ার সাপ্লাই ভোল্টেজ রেঞ্জ

এবংবুল; ৫ ভোল্টের টোলারেন্ট I/O পোর্ট

andbull; ৪০০-কেএইচজেড ফাস্ট আই২সি বাস

andbull; দুইটি হার্ডওয়্যার অ্যাড্রেস পিন আই২সি/এসএমবাসের উপর চারটি ডিভাইস পর্যন্ত অনুমতি দেয়

ইনপুট এবং আউটপুট কনফিগারেশন রেজিস্টার

পোলারিটি ইনভার্শন রেজিস্টার

andbull; সমস্ত চ্যানেল ইনপুট হিসাবে কনফিগার করা সঙ্গে পাওয়ার আপ

এবং বুল; কোন ত্রুটি পাওয়ার আপ

andbull; SCL/SDA ইনপুটগুলির উপর গোলমাল ফিল্টার

এন্ডবুল; সরাসরি এলইডি চালানোর জন্য সর্বোচ্চ ক্ষমতা সহ উচ্চ-বর্তমান ড্রাইভের সাথে লকড আউটপুট

এন্ডবুল; ল্যাচ-আপ পারফরম্যান্স 100 mA অতিক্রম করে JESD 78, ক্লাস II এর জন্য

এবংবুল; ইএসডি সুরক্ষা জেএসডি 22 অতিক্রম করে

২০০-ভি মানবদেহ মডেল (এ১১৪-এ)

200-ভোল্ট মেশিন মডেল (A115-A)

এবং  এবং  1000-ভোল্ট চার্জ ডিভাইস মডেল (C101)

এবংnbsp;

অ্যাপ্লিকেশন

1সার্ভার এবং ডেটা সেন্টার হার্ডওয়্যার

ব্যবহারের মূল সুবিধা:Landsup2;C ইন্টারফেস কেন্দ্রীভূত ব্যবস্থাপনা সক্ষম করে, যখন বিরতি আউটপুট ফাংশন অবস্থা পরিবর্তন রিয়েল টাইম প্রতিক্রিয়া অনুমতি দেয়, এটি উচ্চ ঘনত্ব হার্ডওয়্যার পর্যবেক্ষণের জন্য উপযুক্ত করে তোলে।

সাধারণ অ্যাপ্লিকেশনঃসার্ভারের মাদারবোর্ডের ফ্যান কন্ট্রোল, পাওয়ার স্ট্যাটাস মনিটরিং, হট-সোয়াপ ব্যাকপ্লেন সিগন্যাল সম্প্রসারণ, এবং চ্যাসি সেন্সর ম্যানেজমেন্ট।

2শিল্প নিয়ন্ত্রণ ও অটোমেশন

ব্যবহারের মূল সুবিধা:বিস্তৃত ভোল্টেজ সামঞ্জস্য (1.65V থেকে 5.5V) এবং শিল্প তাপমাত্রা পরিসীমা কঠোর পরিবেশ সমর্থন করে; বিচ্ছিন্ন কার্যকারিতা এমসিইউ পোলিং ওভারহেড হ্রাস করে।

সাধারণ অ্যাপ্লিকেশনঃPLC I/O সম্প্রসারণ, সেন্সর অবস্থা অর্জন, মোটর নিয়ামক ইন্টারফেস, শিল্প প্যানেল বোতাম এবং সূচক নিয়ন্ত্রণ।

3. ভোক্তা ইলেকট্রনিক্স এবং প্রদর্শন ডিভাইস

ব্যবহারের মূল সুবিধা:ছোট প্যাকেজ (টিএসএসওপি -১৬) স্থান সাশ্রয় করে, কম স্ট্যান্ডবাই বর্তমান ব্যাটারির আয়ু বাড়ায় এবং মেরু বিপরীতকরণ সার্কিট ডিজাইনকে সহজ করে তোলে।

সাধারণ অ্যাপ্লিকেশনঃস্মার্ট অ্যাপ্লায়েন্স কন্ট্রোল বোর্ড, এলসিডি টিভি/মনিটর কী ইন্টারফেস, ড্রোন রিমোট কন্ট্রোলার, স্মার্ট হোম সেন্সর নোড।

4. এমবেডেড সিস্টেম এবং আইওটি ডিভাইস

ব্যবহারের মূল সুবিধা:ল্যান্ডসআপ২;সি বাস এমসিইউ পিন রিসোর্স সাশ্রয় করে, কম শক্তি খরচ ব্যাটারি চালিত দৃশ্যের জন্য উপযুক্ত এবং কনফিগারযোগ্য আই / ও দিক নমনীয়তা বৃদ্ধি করে।

সাধারণ অ্যাপ্লিকেশনঃআইওটি গেটওয়ে ইন্টারফেস সম্প্রসারণ, এমবেডেড ডেভেলপমেন্ট বোর্ড কার্যকারিতা সম্প্রসারণ, ব্যাটারি চালিত ডেটা লগার, পোর্টেবল ডিভাইস নিয়ন্ত্রণ।

এবংnbsp;

বর্ণনা

পিসিএ৯৫৩৮ হল একটি ৮ বিট আই/ও এক্সপ্যান্ডার যা দুই-লাইন দ্বি-পথে I2C বাস (বা SMBus) প্রোটোকলের জন্য সাধারণ ব্যবহারের সমান্তরাল ইনপুট এবং আউটপুট (I/O) সম্প্রসারণ।এই ডিভাইস 2 থেকে একটি শক্তি সরবরাহ পরিসীমা সঙ্গে কাজ করতে পারেন.3 V থেকে 5.5 V। এই ডিভাইসটি 100kHz (স্ট্যান্ডার্ড-মোড) এবং 400-kHz (দ্রুত-মোড) উভয় ঘড়ি ফ্রিকোয়েন্সি সমর্থন করে। এই ডিভাইসটি, অন্যান্য I / O সম্প্রসারণকারীদের সাথে,সুইচগুলির জন্য অতিরিক্ত I/O প্রয়োজন হলে একটি সহজ সমাধান প্রদান করে, সেন্সর, চাপ-বোতাম, এলইডি, ফ্যান ইত্যাদি।

PCA9538 এর বৈশিষ্ট্যগুলির মধ্যে একটি বিচ্ছিন্নতা অন্তর্ভুক্ত রয়েছে যা ইনপুট পোর্টের অবস্থা পরিবর্তনের সময় INT পিনে উত্পন্ন হয়।A0 এবং A1 হার্ডওয়্যার নির্বাচনযোগ্য ঠিকানা পিনগুলি একই আই 2 সি বাসে চারটি পিসিএ 9538 ডিভাইস পর্যন্ত অনুমতি দেয়. এই ডিভাইসটি রিসেট বৈশিষ্ট্যটি ব্যবহার করে বা পাওয়ার-অন রিসেট করার জন্য পাওয়ার সাপ্লাইটি সাইকেল করে তার ডিফল্ট অবস্থায় পুনরায় সেট করা যেতে পারে।

INT একটি মাইক্রোকন্ট্রোলারের বিঘ্ন ইনপুট সংযোগ করা যেতে পারে। এই লাইনে একটি বিঘ্ন সংকেত পাঠিয়ে,রিমোট I/O I2C বাসের মাধ্যমে যোগাযোগ না করেই মাইক্রোকন্ট্রোলারকে জানাতে পারে যদি তার পোর্টে ইনকামিং ডেটা থাকেসুতরাং, PCA9538 একটি সহজ দাস ডিভাইস থাকতে পারে।

ডিভাইস আউটপুট (লকড) সরাসরি LEDs চালানোর জন্য উচ্চ-বর্তমান ড্রাইভ ক্ষমতা আছে। এটি কম বর্তমান খরচ আছে।

দুটি হার্ডওয়্যার পিন (A0 এবং A1) স্থির I2C ঠিকানা প্রোগ্রাম এবং পরিবর্তন করতে ব্যবহৃত হয় এবং একই I2C বাস বা SMBus ভাগ করতে চারটি ডিভাইস পর্যন্ত অনুমতি দেয়।

এবংnbsp;

তথ্য

এবংnbsp;

অঙ্কন
