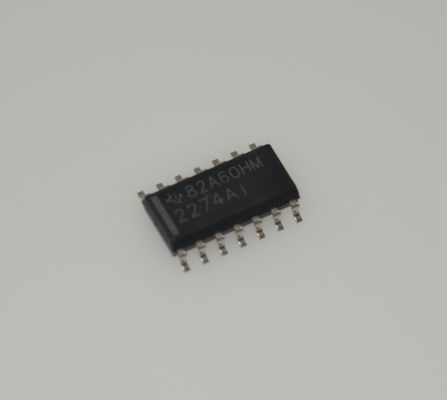

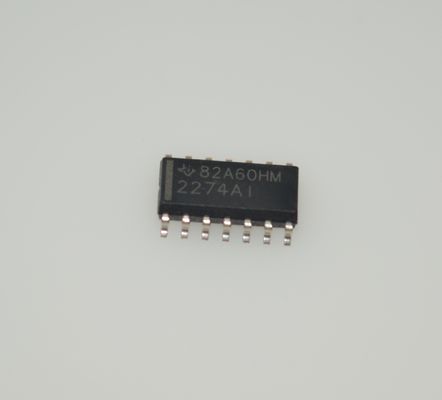

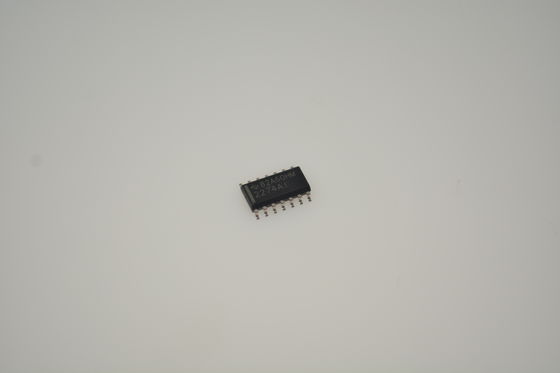

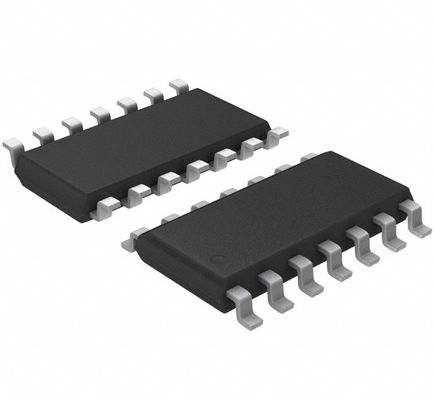

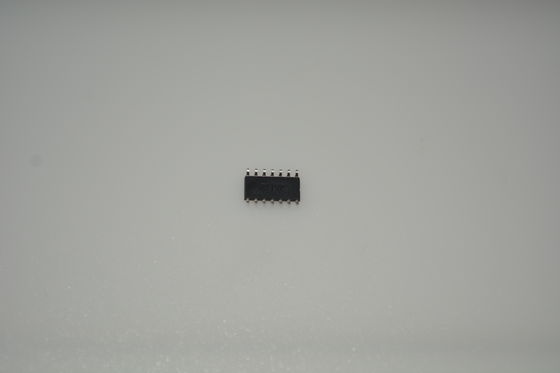

TLC2274AIDR Quad Rail-to-Rail Op Amp with 2.2MHz Bandwidth 3.6V/µs Slew Rate 3V to 16V Supply Low Noise Low Input Bias High Output Drive SOIC-14 Package and Extended Temperature Range

TLC2274AIDR কোয়াড রেল-টু-রেল অপ এম্প (Op Amp) 2.2MHz ব্যান্ডউইথ, 3.6V/μs স্লিও রেট, 3V থেকে 16V সাপ্লাই, কম নয়েজ, কম ইনপুট বায়াস, উচ্চ আউটপুট ড্রাইভ, SOIC-14 প্যাকেজ এবং বর্ধিত তাপমাত্রা সীমা

এবংnbsp;

বৈশিষ্ট্য

এবংbull; আউটপুট সুইং উভয় সরবরাহ রেল অন্তর্ভুক্ত করে

এবংbull; কম নয়েজ: 9 nV/√Hz সাধারণ f = 1 kHz এ

এবংbull; কম-ইনপুট বায়াস কারেন্ট: 1-pA সাধারণ

এবংbull; একক-সরবরাহ এবং বিভক্ত সরবরাহ উভয় অপারেশনের জন্য সম্পূর্ণরূপে নির্দিষ্ট

এবংbull; সাধারণ-মোড ইনপুট ভোল্টেজ রেঞ্জ নেগেটিভ রেল অন্তর্ভুক্ত করে

এবংbull; উচ্চ-লাভ ব্যান্ডউইথ: 2.2-MHz সাধারণ

এবংbull; উচ্চ স্লিও রেট: 3.6-V/μs সাধারণ

এবংbull; কম ইনপুট অফসেট ভোল্টেজ: 950 μV সর্বাধিক TA = 25°C এ

এবংbull; ম্যাক্রো মডেল অন্তর্ভুক্ত

এবংbull; TLC272 এবং TLC274 এর জন্য পারফরম্যান্স আপগ্রেড

এবংbull; Q-Temp অটোমোটিভ-এ উপলব্ধ

এবংnbsp;

অ্যাপ্লিকেশন

এবংbull; সাদা পণ্য (রেফ্রিজারেটর, ওয়াশিং মেশিন)

এবংbull; হ্যান্ড-হোল্ড মনিটরিং সিস্টেম

এবংbull; কনফিগারেশন নিয়ন্ত্রণ এবং প্রিন্ট সমর্থন

এবংbull; ট্রান্সডিউসার ইন্টারফেস

এবংbull; ব্যাটারি-চালিত অ্যাপ্লিকেশন

এবংnbsp;

বর্ণনা

TLC2272 এবং TLC2274 হল টেক্সাস ইনস্ট্রুমেন্টস-এর ডুয়াল এবং কোয়াড্রাপল অপারেশনাল অ্যামপ্লিফায়ার। উভয় ডিভাইস একক- বা বিভক্ত-সরবরাহ অ্যাপ্লিকেশনগুলিতে বর্ধিত ডাইনামিক রেঞ্জের জন্য রেল-টু-রেল আউটপুট পারফরম্যান্স প্রদর্শন করে। TLC227x পরিবার উচ্চ-গতির অ্যাপ্লিকেশনগুলির জন্য 2 MHz ব্যান্ডউইথ এবং 3 V/μs স্লিও রেট অফার করে। এই ডিভাইসগুলি বিদ্যমান CMOS অপারেশনাল অ্যামপ্লিফায়ারগুলির চেয়ে ভালো নয়েজ, ইনপুট অফসেট ভোল্টেজ এবং পাওয়ার ডিসিপেশন থাকার সময় তুলনামূলক AC পারফরম্যান্স অফার করে। TLC227x-এর নয়েজ ভোল্টেজ 9 nV/√Hz, যা প্রতিযোগিতামূলক সমাধানগুলির চেয়ে দুইগুণ কম।

TLC227x ডিভাইসগুলির পরিবার, উচ্চ ইনপুট ইম্পিডেন্স এবং কম নয়েজ প্রদর্শন করে, পাইজোইলেকট্রিক ট্রান্সডিউসারগুলির মতো উচ্চ-ইম্পিডেন্স উত্সগুলির জন্য ছোট-সংকেত কন্ডিশনিংয়ের জন্য চমৎকার। মাইক্রোপাওয়ার ডিসিপেশন স্তরের কারণে, এই ডিভাইসগুলি হ্যান্ড হেল্ড মনিটরিং এবং রিমোট-সেন্সিং অ্যাপ্লিকেশনগুলিতে ভালো কাজ করে। এছাড়াও, রেল-টু-রেল আউটপুট বৈশিষ্ট্য, একক- বা বিভক্ত-সরবরাহ সহ, এই পরিবারটিকে অ্যানালগ-টু-ডিজিটাল কনভার্টার (ADCs)-এর সাথে ইন্টারফেস করার সময় একটি দুর্দান্ত পছন্দ করে তোলে। নির্ভুলতা অ্যাপ্লিকেশনগুলির জন্য, TLC227xA পরিবার 950 μV এর সর্বাধিক ইনপুট অফসেট ভোল্টেজ সহ উপলব্ধ। এই পরিবারটি 5 V এবং ±5 V এ সম্পূর্ণরূপে চিহ্নিত করা হয়েছে।

TLC227x স্ট্যান্ডার্ড ডিজাইনগুলিতে TLC27x-এর চমৎকার আপগ্রেডও তৈরি করে। এগুলি বর্ধিত আউটপুট ডাইনামিক রেঞ্জ, কম নয়েজ ভোল্টেজ এবং কম ইনপুট অফসেট ভোল্টেজ অফার করে। এই উন্নত বৈশিষ্ট্য সেট তাদের বিস্তৃত অ্যাপ্লিকেশনগুলিতে ব্যবহার করার অনুমতি দেয়। যে অ্যাপ্লিকেশনগুলির জন্য উচ্চতর আউটপুট ড্রাইভ এবং বিস্তৃত ইনপুট ভোল্টেজ রেঞ্জের প্রয়োজন, তাদের জন্য TLV2432 এবং TLV2442 ডিভাইসগুলি দেখুন।

যদি ডিজাইনটিতে একক অ্যামপ্লিফায়ারের প্রয়োজন হয়, তাহলে TLV2211, TLV2221 এবং TLV2231 পরিবার দেখুন। এই ডিভাইসগুলি SOT-23 প্যাকেজে একক রেল-টু-রেল অপারেশনাল অ্যামপ্লিফায়ার। তাদের ছোট আকার এবং কম বিদ্যুত খরচ তাদের উচ্চ ঘনত্বের, ব্যাটারি-চালিত সরঞ্জামের জন্য আদর্শ করে তোলে।

এবংnbsp;

তথ্য

এবংnbsp;

ড্রয়িং
