TPS61088RHLR 2A High-Power Boost Converter with 2.5V-12V Input 95% Efficiency Ultra-Small QFN Low Noise Programmable Features Integrated Protection and Wide Applications

TPS61088RHLR 2A উচ্চ-ক্ষমতা সম্পন্ন বুস্ট কনভার্টার, 2.5V-12V ইনপুট, 95% দক্ষতা, অতি-ছোট QFN, কম শব্দ, প্রোগ্রামযোগ্য বৈশিষ্ট্য, সমন্বিত সুরক্ষা এবং বিস্তৃত অ্যাপ্লিকেশন

এবংnbsp;

বৈশিষ্ট্য

এবংbull; 2.7-V থেকে 12-V ইনপুট ভোল্টেজ পরিসীমা

এবংbull; 4.5-V থেকে 12.6-V আউটপুট ভোল্টেজ পরিসীমা

এবংbull; 10-A সুইচ কারেন্ট

এবংbull; VIN = 3.3 V, VOUT = 9 V, এবং IOUT = 3 A তে 91% পর্যন্ত দক্ষতা

এবংbull; হালকা লোডে PFM মোড এবং জোরপূর্বক PWM মোডের মধ্যে মোড নির্বাচন

এবংbull; শাটডাউনের সময় VIN পিনে 1.0-andmicro;A কারেন্ট

এবংbull; রেজিস্টার-প্রোগ্রামযোগ্য সুইচ পিক কারেন্ট সীমা

এবংbull; নিয়মিত সুইচিং ফ্রিকোয়েন্সি: 200 kHz থেকে 2.2 MHz

এবংbull; প্রোগ্রামযোগ্য সফট স্টার্ট

এবংbull; 13.2 V এ আউটপুট ওভারভোল্টেজ সুরক্ষা

এবংbull; চক্র-দ্বারা-চক্র ওভারকারেন্ট সুরক্ষা

এবংbull; তাপীয় শাটডাউন

এবংbull; 4.50-mm এবংtimes; 3.50-mm 20-পিন VQFN প্যাকেজ

এবংnbsp;

অ্যাপ্লিকেশন

এবংbull; পোর্টেবল POS টার্মিনাল

এবংbull; Bluetoothandtrade; স্পিকার

এবংbull; ই-সিগারেট

এবংbull; থান্ডারবোল্ট ইন্টারফেস

এবংbull; দ্রুত চার্জ পাওয়ার ব্যাংক

এবংnbsp;

বর্ণনা

TPS61088 একটি উচ্চ-ক্ষমতা সম্পন্ন, সম্পূর্ণরূপে সমন্বিত সিঙ্ক্রোনাস বুস্ট কনভার্টার যাতে 11-mandOmega; পাওয়ার সুইচ এবং 13-mandOmega; রেকটিফায়ার সুইচ রয়েছে, যা পোর্টেবল সিস্টেমে উচ্চ দক্ষতা এবং ছোট আকারের সমাধান প্রদান করে। TPS61088-এর 2.7 V থেকে 12 V পর্যন্ত একটি বিস্তৃত ইনপুট ভোল্টেজ পরিসীমা রয়েছে যা একক-সেল বা দুটি-সেল লিথিয়াম ব্যাটারিযুক্ত অ্যাপ্লিকেশনগুলিকে সমর্থন করে। ডিভাইসটিতে 10-A সুইচ কারেন্ট ক্ষমতা রয়েছে এবং এটি 12.6 V পর্যন্ত আউটপুট ভোল্টেজ সরবরাহ করতে সক্ষম।

TPS61088 আউটপুট ভোল্টেজ নিয়ন্ত্রণ করতে অভিযোজিত ধ্রুবক অফ-টাইম পিক কারেন্ট কন্ট্রোল টপোলজি ব্যবহার করে। মাঝারি থেকে ভারী লোড অবস্থায়, TPS61088 পালস প্রস্থ মডুলেশন (PWM) মোডে কাজ করে। হালকা লোড অবস্থায়, ডিভাইসটিতে MODE পিন দ্বারা নির্বাচিত দুটি অপারেটিং মোড রয়েছে। একটি হল পালস ফ্রিকোয়েন্সি মডুলেশন (PFM) মোড যা দক্ষতা উন্নত করে এবং অন্যটি হল জোরপূর্বক PWM মোড যা কম সুইচিং ফ্রিকোয়েন্সির কারণে অ্যাপ্লিকেশন সমস্যাগুলি এড়াতে সাহায্য করে। PWM মোডে সুইচিং ফ্রিকোয়েন্সি নিয়মিত, যা একটি বাহ্যিক রেজিস্টার দ্বারা 200 kHz থেকে 2.2 MHz পর্যন্ত হতে পারে। TPS61088 একটি প্রোগ্রামযোগ্য সফট-স্টার্ট ফাংশন এবং একটি নিয়মিত সুইচিং পিক কারেন্ট লিমিট ফাংশনও প্রয়োগ করে। এছাড়াও, ডিভাইসটি 13.2-V আউটপুট ওভারভোল্টেজ সুরক্ষা, চক্র-দ্বারা-চক্র ওভারকারেন্ট সুরক্ষা এবং তাপীয় শাটডাউন সুরক্ষা প্রদান করে।

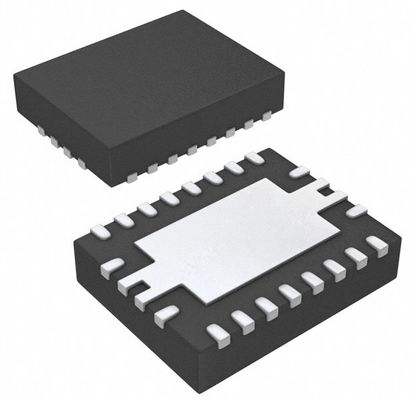

TPS61088 একটি 4.50-mm এবংtimes; 3.50-mm 20-পিন VQFN প্যাকেজে উপলব্ধ।

এবংnbsp;

তথ্য

এবংnbsp;

ড্রয়িং
