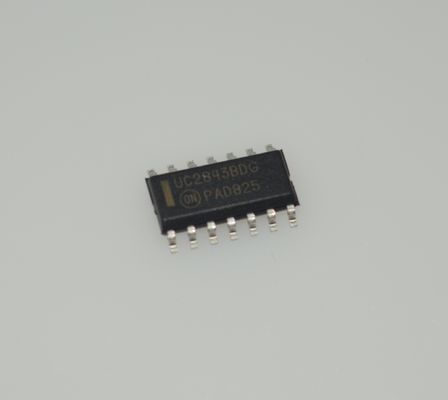

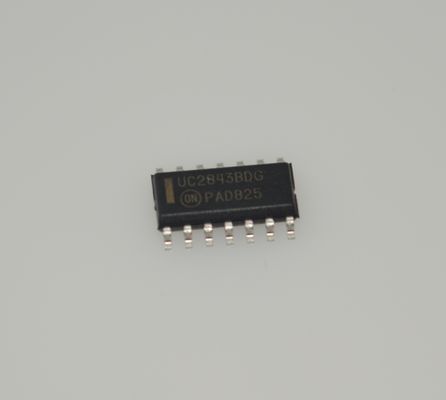

UC2843BDG Current-Mode PWM Controller 500kHz Operation High Drive Output Wide 8V-30V Input Precision Reference Low Cost Robust Protection Versatile for Power Supplies

UC2843BDG কারেন্ট-মোড PWM কন্ট্রোলার 500kHz অপারেশন, উচ্চ ড্রাইভ আউটপুট, বিস্তৃত 8V-30V ইনপুট, নির্ভুল রেফারেন্স, কম খরচ, শক্তিশালী সুরক্ষা, পাওয়ার সাপ্লাইয়ের জন্য বহুমুখী

এবংnbsp;

বৈশিষ্ট্য

এবংbull; সুনির্দিষ্ট ফ্রিকোয়েন্সি নিয়ন্ত্রণের জন্য ট্রিমড অসিলেটর

এবংbull; 250 kHz এ অসিলেটর ফ্রিকোয়েন্সি নিশ্চিত

এবংbull; 500 kHz পর্যন্ত কারেন্ট মোড অপারেশন

এবংbull; স্বয়ংক্রিয় ফিড ফরোয়ার্ড ক্ষতিপূরণ

এবংbull; চক্র-দ্বারা-চক্র কারেন্ট সীমাবদ্ধ করার জন্য ল্যাচিং PWM

এবংbull; আন্ডারভোল্টেজ লকআউটের সাথে অভ্যন্তরীণভাবে ট্রিমড রেফারেন্স

এবংbull; উচ্চ কারেন্ট টোটেম পোল আউটপুট

এবংbull; হিস্টেরেসিস সহ আন্ডারভোল্টেজ লকআউট

এবংbull; কম স্টার্টআপ এবং অপারেটিং কারেন্ট

এবংbull; এটি একটি P-মুক্ত এবং হ্যালাইড-মুক্ত ডিভাইস

এবংnbsp;

অ্যাপ্লিকেশন

1:অফ-লাইন সুইচিং পাওয়ার সাপ্লাই (AC-DC কনভার্টার): পাওয়ার অ্যাডাপ্টার (যেমন, ল্যাপটপ, মনিটর), শিল্প পাওয়ার সিস্টেম, ভোক্তা ইলেকট্রনিক্স (টিভি, অডিও সরঞ্জাম)।

2: DC-DC কনভার্টার: বুস্ট কনভার্টার (ব্যাটারি ভোল্টেজ বৃদ্ধি), ফ্লাইব্যাক কনভার্টার (100W-150W পর্যন্ত বিচ্ছিন্ন পাওয়ার সাপ্লাই)।

এবংnbsp;

বর্ণনা

UC3842B, UC3843B সিরিজ উচ্চ কার্যকারিতা সম্পন্ন ফিক্সড ফ্রিকোয়েন্সি কারেন্ট মোড কন্ট্রোলার। এগুলি বিশেষভাবে অফ-লাইন এবং DC-DC কনভার্টার অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে যা ডিজাইনারকে ন্যূনতম বাহ্যিক উপাদানগুলির সাথে একটি সাশ্রয়ী সমাধান প্রদান করে। এই ইন্টিগ্রেটেড সার্কিটগুলিতে সুনির্দিষ্ট ডিউটি ​​সাইকেল নিয়ন্ত্রণের জন্য একটি ট্রিমড অসিলেটর, একটি তাপমাত্রা ক্ষতিপূরণ রেফারেন্স, উচ্চ লাভ ত্রুটি অ্যামপ্লিফায়ার, কারেন্ট সেন্সিং তুলনাকারী এবং একটি উচ্চ কারেন্ট টোটেম পোল আউটপুট রয়েছে যা পাওয়ার MOSFET চালানোর জন্য আদর্শ।

এছাড়াও সুরক্ষা বৈশিষ্ট্যগুলির মধ্যে রয়েছে ইনপুট এবং রেফারেন্স আন্ডারভোল্টেজ লকআউট, প্রতিটির হিস্টেরেসিস, চক্র-দ্বারা-চক্র কারেন্ট সীমাবদ্ধতা, প্রোগ্রামযোগ্য আউটপুট ডেডটাইম এবং একক পালস মিটারিংয়ের জন্য একটি ল্যাচ।

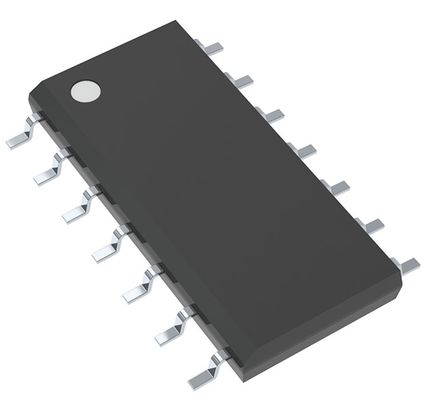

এই ডিভাইসগুলি 8-পিন ডুয়াল-ইন-লাইন এবং সারফেস মাউন্ট (SOIC-8) প্লাস্টিক প্যাকেজ এবং সেইসাথে 14-পিন প্লাস্টিক সারফেস মাউন্ট (SOIC-14) এ উপলব্ধ। SOIC-14 প্যাকেজে টোটেম পোল আউটপুট স্টেজের জন্য আলাদা পাওয়ার এবং গ্রাউন্ড পিন রয়েছে।

UCX842B-এর UVLO থ্রেশহোল্ড 16 V (চালু) এবং 10 V (বন্ধ), যা অফ-লাইন কনভার্টারগুলির জন্য আদর্শ। UCX843B নিম্ন ভোল্টেজ অ্যাপ্লিকেশনগুলির জন্য তৈরি করা হয়েছে যার UVLO থ্রেশহোল্ড 8.5 V (চালু) এবং 7.6 V (বন্ধ)।

এবংnbsp;

তথ্য

এবংnbsp;

ড্রয়িং

আমাদের সুবিধা:ফোন, PDA-এর, নোটবুক কম্পিউটার

• উচ্চ মানের পণ্য --- আমাদের অফারগুলি 100% নতুন এবং আসল, ROHS
• প্রতিযোগিতামূলক মূল্য --- ভাল মূল্যের সাথে ভাল ক্রয় চ্যানেল।
• পেশাদার পরিষেবা --- চালানের আগে কঠোর মানের পরীক্ষা, এবং ক্রয়ের পরে নিখুঁত বিক্রয়োত্তর পরিষেবা।
• পর্যাপ্ত ইনভেন্টরি --- আমাদের শক্তিশালী ক্রয় দলের সহায়তায়,
• দ্রুত ডেলিভারি --- পেমেন্ট নিশ্চিত হওয়ার পরে আমরা 1-3 কার্যদিবসের মধ্যে পণ্যগুলি পাঠাব।

এবংnbsp;

অবশ্যই আপনার সমস্ত ধরণের উপাদানগুলির প্রয়োজন পূরণ করবে।^_^


পণ্যের তালিকা
ইলেকট্রনিক উপাদানগুলির একটি সিরিজ সরবরাহ করুন, সেমিকন্ডাক্টর, সক্রিয় এবং প্যাসিভ উপাদানগুলির সম্পূর্ণ পরিসর। আমরা আপনাকে PCB-এর BOM-এর জন্য সবকিছু পেতে সাহায্য করতে পারি, এক কথায়, আপনি এখানে ওয়ান-স্টপ সমাধান পেতে পারেন,


অফারগুলির মধ্যে রয়েছে:
ইন্টিগ্রেটেড সার্কিট, মেমরি ICs, ডায়োড, ট্রানজিস্টর, ক্যাপাসিটর, রেজিস্টর, ভ্যারিস্টর, ফিউজ, ট্রিমার এবং পটেনশিওমিটার, ট্রান্সফরমার, ব্যাটারি, কেবল, রিলে, সুইচ, সংযোগকারী, টার্মিনাল ব্লক, ক্রিস্টাল এবং অসিলেটর, ইন্ডাক্টর, সেন্সর, ট্রান্সফরমার, IGBT ড্রাইভার, LED, LCD, কনভার্টার, PCB (প্রিন্টেড সার্কিট বোর্ড), PCBA (PCB অ্যাসেম্বলি)

ব্র্যান্ডে শক্তিশালী:
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK, ইত্যাদি
