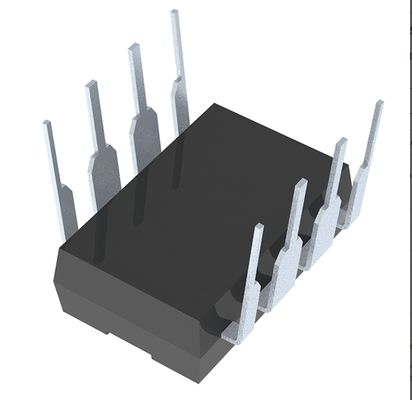

AD828ANZ ডুয়াল 50MHz লো নয়েজ ভিডিও অপ এম্প 1200V/μs স্লিউ রেট 0.02%/0.03° ডিফ গেইন/ফেজ ইন্টারনাল গেইন সেটিং রেজিস্টার উচ্চ গতির ইমেজিং সিসিডি প্রসেসিং এবং আল্ট্রাসাউন্ড সিস্টেমের জন্য

AD828ANZ ডুয়াল 50MHz লো নয়েজ ভিডিও অপ এম্প 1200V/andmicro;s Slew রেট 0.02%/0.03anddeg; Diff Gain/Phase Internal Gain-Setting Resistors for High Speed Imaging CCD Processing and Ultrasound Systems

এবংnbsp;

বৈশিষ্ট্য

চমৎকার ভিডিও পারফরম্যান্স

০.০১% এবং ০.০৫ ডিগ্রি ডিফারেনশিয়াল গেইন এবং ফেজ ত্রুটি;

উচ্চ গতি

এবংnbsp; ১৩০ মেগাহার্টজ ৩ ডিবি ব্যান্ডউইথ (জি = +২)

৪৫০ ভি/সেকেন্ড স্লিভ রেট

এবংnbsp; ৮০ এনএস সেটলিং টাইম ০.০১%

কম শক্তি

এবংnbsp; ১৫ এমএ ম্যাক্স পাওয়ার সাপ্লাই স্ট্রিম

উচ্চ আউটপুট ড্রাইভ ক্ষমতা

এবংnbsp; 50 mA এমপ্লিফায়ার প্রতি সর্বনিম্ন আউটপুট বর্তমান

এবংnbsp; টার্মিনেটেড ক্যাবলগুলি ফেরত চালানোর জন্য আদর্শ

নমনীয় বিদ্যুৎ সরবরাহ

এবংnbsp; +৫ ভোল্ট, ৫ ভোল্ট এবং ১৫ ভোল্ট অপারেশনের জন্য নির্দিষ্ট

এবংnbsp; এবংplusmn;3.২ ভি মিনিট আউটপুট ১৫০ লোডে সোয়াইং (ভিএস = ৫ ভি)

চমৎকার ডিসি পারফরম্যান্স

এবংnbsp; ২.০ এমভি ইনপুট অফসেট ভোল্টেজ

8-লিড SOIC এবং 8-লিড প্লাস্টিক মিনি-ডিআইপিতে উপলব্ধ

এবংnbsp;

অ্যাপ্লিকেশন

1:পেশাদার ভিডিও এবং সম্প্রচার সরঞ্জাম

উদাহরণঃভিডিও লাইন ড্রাইভার, ভিডিও রুটিং সুইচার, সম্প্রচার ক্যামেরা চ্যানেল, পেশাদার গ্রেড ভিডিও ক্যাপচার কার্ড.

কারণ:এটা অত্যন্ত কমবৈকল্পিক লাভ ত্রুটি (0.02%)এবংডিফারেনশিয়াল ফেজ ত্রুটি (0.03anddeg;)রঙের বিকৃতিকে কমিয়ে আনুন, উচ্চ-বিশ্বস্ততা ভিডিও সংকেত নিশ্চিত করুন, যা পেশাদার ভিডিওতে একটি গুরুত্বপূর্ণ মেট্রিক।

2:মেডিকেল ইমেজিং সিস্টেম

উদাহরণঃমেডিকেল এন্টারপ্রাইজ এন্ড রিসিভ সার্কিটআল্ট্রাসাউন্ড সিস্টেম, পোর্টেবল আল্ট্রাসাউন্ড ডিভাইস।

কারণ:উচ্চ ব্যান্ডউইথ (50MHz) এবং উচ্চ স্লিউ রেট (1200V/andmicro;s) উচ্চ ফ্রিকোয়েন্সি আল্ট্রাসাউন্ড ইকো সংকেতগুলির সুনির্দিষ্ট পরিবর্ধন এবং সংক্রমণ সক্ষম করে,যদিও এর কম গোলমাল কর্মক্ষমতা ইমেজ সিগন্যাল-টু-রাইস অনুপাত এবং স্পষ্টতা উন্নত করতে সাহায্য করে.

3:হাই-স্পিড ডেটা অ্যাক্সেস সিস্টেম

উদাহরণঃ সিসিডি (চার্জ-কপলড ডিভাইস) সিগন্যাল প্রসেসিংইমেজিং সিস্টেমের চ্যানেল, হাই-স্পিড এডিসি (অ্যানালগ-টু-ডিজিটাল কনভার্টার) এর ড্রাইভার এম্প্লিফায়ার, অ্যাসিলোস্কোপ ফ্রন্ট-এন্ড।

কারণ:এটি দ্রুত সেন্সর থেকে দুর্বল সংকেতগুলি (সিসিডিগুলির মতো) প্রতিক্রিয়া জানাতে এবং প্রসারিত করতে পারে এবং সংকেত অখণ্ডতা হ্রাস না করে পরবর্তী এডিসিগুলিতে তাদের বিশ্বস্তভাবে চালিত করতে পারে।

4:যোগাযোগ এবং আরএফ সিস্টেম

উদাহরণঃইন্টারমিডিয়েট ফ্রিকোয়েন্সি (আইএফ) এম্প্লিফিকেশন, সিগন্যাল কন্ডিশনিং।

কারণ:এর পর্যাপ্ত ব্যান্ডউইথ এবং স্লিউ রেট এটিকে এফআই পরিসরে এফসি সংকেতগুলিকে পরিবর্ধন এবং বাফারিংয়ের জন্য পরিচালনা করতে দেয়।

এবংnbsp;

বর্ণনা

AD828 হল একটি কম খরচে, ডুয়াল ভিডিও অপ এম্প যা ভিডিও অ্যাপ্লিকেশনগুলিতে ব্যবহারের জন্য অপ্টিমাইজ করা হয়েছে যার জন্য +2 বা তার বেশি লাভের প্রয়োজন এবং উচ্চ আউটপুট ড্রাইভ ক্ষমতা, যেমন ক্যাবল ড্রাইভ।এর কম শক্তি এবং একক সরবরাহের কার্যকারিতা কারণে, দুর্দান্ত ডিফারেনশিয়াল গেইন এবং ফেজ ত্রুটির সাথে, এডি 828 ভিডিও ক্যামেরা এবং পেশাদার ভিডিও সরঞ্জামগুলির মতো শক্তি সংবেদনশীল অ্যাপ্লিকেশনগুলির জন্য আদর্শ।

ভিডিও স্পেসিফিকেশন যেমন ০.১ ডিবি ফ্ল্যাটনেস ৪০ মেগাহার্জ এবং কম ডিফারেনশিয়াল গেইন এবং ফেজ ত্রুটি ০.০১% এবং ০.০৫ এবং ডিগ্রি সহ, প্রতি এম্প্লিফায়ারে ৫০ এমএ আউটপুট বর্তমান সহ,AD828 কোন ভিডিও অ্যাপ্লিকেশনের জন্য একটি চমৎকার পছন্দ১৩০ মেগাহার্টজ লাভ ব্যান্ডউইথ এবং ৪৫০ ভি/মাইক্রো সেকেন্ডের স্লো রেট এডি৮২৮ কে ভিডিও মনিটর, সিএটিভি, রঙিন কপিরাইটার, ইমেজ স্ক্যানার এবং ফ্যাক্স মেশিন সহ অনেক উচ্চ গতির অ্যাপ্লিকেশনগুলিতে কার্যকর করে তোলে।

AD828 সম্পূর্ণরূপে একটি একক 5 ভোল্ট পাওয়ার সাপ্লাই এবং +5V থেকে +15V পর্যন্ত দ্বৈত সরবরাহের সাথে কাজ করার জন্য নির্দিষ্ট করা হয়েছে।15 mA এর একটি খুব কম সরবরাহকারী বর্তমান এবং সমস্ত পাওয়ার সাপ্লাই অবস্থার অধীনে চমৎকার এসি বৈশিষ্ট্য সহ, AD828 অনেক চ্যালেঞ্জিং কিন্তু শক্তি সংবেদনশীল অ্যাপ্লিকেশন জন্য আদর্শ পছন্দ।

এডি 828 একটি ভোল্টেজ ফিডব্যাক অপ এম্পি যা উচ্চ গতির এবং ভিডিও সিস্টেমে একটি লাভ স্টেজ (লাভ এবংgt; +2) বা সক্রিয় ফিল্টার হিসাবে অসামান্য এবং 45 এনএস থেকে 0.1% অবধি স্থিতিশীল সময় অর্জন করে,একটি নিম্ন ইনপুট অফসেট ভোল্টেজ 2 mV সর্বোচ্চ.

AD828 কম খরচে, ছোট 8-লেড প্লাস্টিকের মিনি-ডিআইপি এবং এসওআইসি প্যাকেজগুলিতে পাওয়া যায়।
