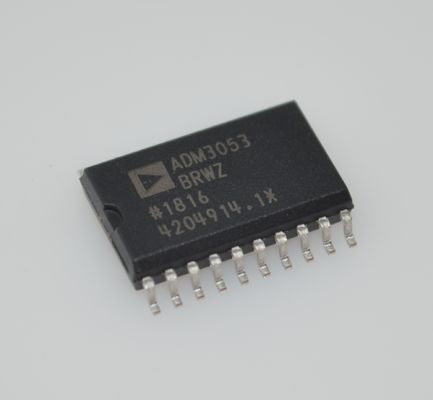

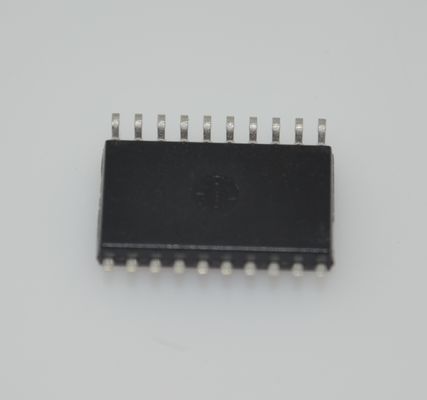

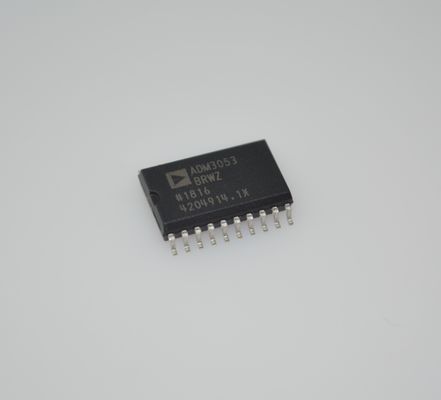

ADM3053BRWZ 5kV rms সমন্বিত DC-DC সহ বিচ্ছিন্ন CAN ট্রান্সসিভার, শিল্প নেটওয়ার্ক এবং মোটর নিয়ন্ত্রণের জন্য ISO 11898-2 1Mbps উচ্চ CMTI SOIC-20 প্যাকেজ

ADM3053BRWZ 5kV rms সমন্বিত CAN ট্রান্সসিভার, সমন্বিত আইসোলেটেড ডিসি-ডিসি সহ ISO 11898-2 1Mbps উচ্চ CMTI SOIC-20 প্যাকেজ শিল্প নেটওয়ার্ক এবং মোটর নিয়ন্ত্রণের জন্য

এবংnbsp;

বৈশিষ্ট্য

2.5 kV rms সংকেত এবং পাওয়ার বিচ্ছিন্ন CAN ট্রান্সসিভার

isoPower সমন্বিত বিচ্ছিন্ন ডিসি-থেকে-ডিসি রূপান্তরকারী

VCC-তে 5 V অপারেশন

VIO-তে 5 V বা 3.3 V অপারেশন

ISO 11898 স্ট্যান্ডার্ড মেনে চলে

1 Mbps পর্যন্ত উচ্চ গতির ডেটা রেট

আনপাওয়ার্ড নোডগুলি বাসকে বাধা দেয় না

বাসে 110 বা তার বেশি নোড সংযুক্ত করুন

EMI কমাতে ঢাল নিয়ন্ত্রণ

থার্মাল শাটডাউন সুরক্ষা

উচ্চ সাধারণ-মোড ক্ষণস্থায়ী অনাক্রম্যতা: এবংgt;25 kV/এবংmu;s

নিরাপত্তা এবং নিয়ন্ত্রক অনুমোদন

এবংnbsp; UL স্বীকৃতি

এবংnbsp; এবংnbsp; UL 1577 অনুযায়ী 1 মিনিটের জন্য 2500 V rms

এবংnbsp; CSA উপাদান গ্রহণ বিজ্ঞপ্তি 5A

এবংnbsp; VDE সম্মতির সার্টিফিকেট

এবংnbsp; DIN EN 60747-5-2 (VDE 0884 পার্ট 2): 2003-01

এবংnbsp; এবংnbsp; VIORM = 560 V পিক

শিল্প অপারেটিং তাপমাত্রা পরিসীমা (এবংminus;40anddeg;C থেকে +85anddeg;C)

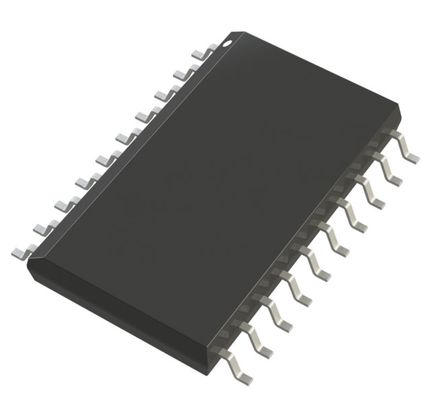

প্রশস্ত-বডি, 20-লিড SOIC প্যাকেজে উপলব্ধ

এবংnbsp;

অ্যাপ্লিকেশন

CAN ডেটা বাস

শিল্প ক্ষেত্র নেটওয়ার্ক

এবংnbsp;

বর্ণনা

ADM3053 হল একটি বিচ্ছিন্ন কন্ট্রোলার এরিয়া নেটওয়ার্ক (CAN) ফিজিক্যাল লেয়ার ট্রান্সসিভার, একটি সমন্বিত বিচ্ছিন্ন ডিসি-থেকে-ডিসি রূপান্তরকারী সহ। ADM3053 ISO 11898 স্ট্যান্ডার্ড মেনে চলে।

ডিভাইসটি একটি 2-চ্যানেল আইসোলেটর, একটি CAN ট্রান্সসিভার এবং Analog Devices isoPowerandreg; ডিসি-থেকে-ডিসি রূপান্তরকারীকে একটি একক SOIC সারফেস মাউন্ট প্যাকেজে একত্রিত করতে Analog Devices, Inc., iCouplerandreg; প্রযুক্তি ব্যবহার করে। একটি অন-চিপ অসিলেটর বর্গাকার তরঙ্গরূপের একটি জোড়া আউটপুট করে যা বিচ্ছিন্ন পাওয়ার সরবরাহ করতে একটি অভ্যন্তরীণ ট্রান্সফরমারকে চালায়। ডিভাইসটি একটি একক 5 V সরবরাহ দ্বারা চালিত হয় যা একটি সম্পূর্ণ বিচ্ছিন্ন CAN সমাধান উপলব্ধি করে।

ADM3053 CAN প্রোটোকল কন্ট্রোলার এবং ফিজিক্যাল লেয়ার বাসের মধ্যে একটি সম্পূর্ণ বিচ্ছিন্ন ইন্টারফেস তৈরি করে। এটি 1 Mbps পর্যন্ত ডেটা হারে চলতে সক্ষম।

ডিভাইসটিতে আউটপুট শর্ট সার্কিট থেকে রক্ষা করার জন্য কারেন্ট সীমাবদ্ধতা এবং তাপীয় শাটডাউন বৈশিষ্ট্য রয়েছে। যন্ত্রাংশটি শিল্প তাপমাত্রা পরিসরের উপরে সম্পূর্ণরূপে নির্দিষ্ট করা হয়েছে এবং এটি একটি 20-লিড, প্রশস্ত-বডি SOIC প্যাকেজে উপলব্ধ।

ADM3053-এ isoPower প্রযুক্তি রয়েছে যা ট্রান্সফরমারের মাধ্যমে পাওয়ার স্থানান্তর করতে উচ্চ ফ্রিকোয়েন্সি সুইচিং উপাদান ব্যবহার করে। নির্গমন মান পূরণ করতে মুদ্রিত সার্কিট বোর্ড (PCB) লেআউটের সময় বিশেষ যত্ন নেওয়া আবশ্যক। বোর্ড লেআউট বিবেচনার বিস্তারিত জানার জন্য, AN-0971 অ্যাপ্লিকেশন নোট, isoPower ডিভাইসগুলির সাথে বিকিরিত নির্গমনের নিয়ন্ত্রণের জন্য সুপারিশগুলি দেখুন।
